Квадро код 🪁

Приемный тракт марсианина

Линк марсианина работает в нестандартных для WiFi диапазонах
https://t.me/quadro_code/612
https://t.me/quadro_code/692
https://t.me/quadro_code/714
https://t.me/quadro_code/722
https://t.me/quadro_code/728
https://t.me/quadro_code/737

Ранее вышла аналитика данного модуля от КЦПН
https://t.me/kcpn2014/4000
В этот раз мы фильтры не демонтировали, но примерные оценки частот получены и они немного отличаются от КЦПН, поэтому тоже публикуем.

На входе приемника реализован преселектор на 8 поддиапазонов.
Входной ключ 1:8 (SKY13418) ➡️ фильтры ➡️ выходной ключ 8:1 (SKY13418)
Примерно определили полосы фильтров
1. bypass
2. 3000-3500
3. 2250-2400
4. 2060-2200
5. 1910-2150
6. 1800-1900
7. 1680-1770
8. 1600-1740

Итого:
🔹 диапазоны приема именно этого модуля 1600-2400 и 3000-3500
🔹 не забываем, что есть прямой канал без частотной селекции, поэтому прием возможен в гораздо более широких диапазонах, но с некоторым ухудшением характеристик

‼️Напоминаем, что выпустили обновление прошивки обнаружителя Алиссум-8 🪁 для обнаружения БПЛА с марсианской связью
https://t.me/quadro_code/710
https://t.me/quadro_code/712
https://t.me/quadro_code/733
‼️ Ждем обратную связь, записи логов и сигналов

Команда Квадро код 🪁
https://t.me/quadro_code

С2COE. ИИ в военных системах управления и контроля
Аналитический Центр КЦПН перевёл документ, подготовленный «Центром Передового опыта НАТО по командованию и управлению», посвящённый поискам ответа на вопрос о месте ИИ в военных системах настоящего и ближайшего будущего. На самом деле, тема не нова, и мы уже публиковали много западных отчётов и исследований на эту тему, однако здесь меньше философии и этики, которые они так любят, и больше конкретики:
-Еще в 1950 году Алан Тьюринг задался вопросом: «Могут ли машины мыслить?». Сегодня, спустя более 70 лет, этот вопрос перешел из области теории в практическую плоскость. Искусственный интеллект (ИИ) стал, пожалуй, главной технологией десятилетия, и военная сфера не стала исключением. Сегодняшние системы способны анализировать горы данных, распознавать образы и предлагать командирам готовые решения
-Командование и управление (C2)- это нервная система армии. Если просто, это то, как командир получает полномочия и руководит подчиненными для выполнения задачи. В этой системе есть две стороны:
Командование- человеческий аспект: лидерство, творчество, воля, интуиция и ответственность
Управление- техническая сторона: правила, процедуры, протоколы, планы и программное обеспечение
- Данные поступают из тысяч источников: спутники, дроны, радары, разведка. Человек уже не в силах обработать этот поток вручную. Здесь и приходит на помощь ИИ. Он берет на себя рутинную работу, фильтруя шум и предоставляя командиру только критически важную информацию. Но ИИ не является волшебной таблеткой, а технологии не решают всех проблем. Командир должен понимать ограничения алгоритмов, особенно в вопросах кибербезопасности, планирования и симуляции
-Любое военное решение проходит через определенные этапы. Самые известные модели- это цикл OODA (Наблюдение-Ориентация-Решение-Действие) и более детализированный цикл C2 НАТО. ИИ может усилить каждый из этих этапов
-Раньше командиры полагались на интуицию и ограниченные данные. Сегодня они тонут в океане информации. ИИ решает проблему «паралича решений», автоматически фильтруя, сопоставляя и объединяя данные из разных источников. Алгоритмы машинного обучения способны находить скрытые закономерности и аномалии, которые человек мог бы пропустить. Особые надежды возлагаются на **большие языковые модели (LLM). Они могут анализировать не только цифры, но и текст, изображения и видео- от спутниковых снимков до постов в соцсетях. Это позволяет создать цельную картину происходящего в реальном времени
-Просто иметь данные недостаточно. Важно их осмыслить. ИИ помогает перейти от простого знания («что происходит?») к глубокому пониманию («почему это происходит и что будет дальше?»). Он контекстуализирует информацию: учитывает погоду, местность, культурные особенности и даже политический фон. Это называется «ситуационное понимание» (SU), и оно дает командиру когнитивное преимущество над противником
-В статье упоминаются реальные кейсы применения ИИ. Самый известный-проект «Maven» Пентагона. Эта система использует ИИ для анализа гигантских массивов видео с беспилотников. Раньше операторам приходилось часами всматриваться в экраны, чтобы заметить цель. Теперь алгоритм делает это автоматически, мгновенно отмечая подозрительные объекты и сокращая время от обнаружения до атаки. Об этой системе следует сделать отдельный пост, поскольку это касается нас напрямую. Она анализировала перемещения наших войск с первого дня начала СВО и даже с осени 21 года. А сейчас Maven уже распространилась на все шесть видов вооружённых сил США
Будем держать вас в курсе
Предыдущая переводика на тему военного ИИ- здесь, здесь, здесь, здесь, здесь, здесь, здесь , здесь и здесь

Антенны Хорнета

Канал "Разработчик БПЛА" опубликовал характеристики антенн Хорнета. Что-то у ребят не то с антенными измерениями 🤷‍♂.
https://t.me/UAVDEV/11342

Характеристики антенн на графиках. Явно видны два рабочих диапазона, в принципе совпадающие с предполагаемыми рабочими частотами блоков.
Выше 3.4ГГц для передачи уже плохо, но на приём до 5+ГГц работать можно.
На Хорнете антенны наклеены на диэлектрические плоскости планера, поэтому графиков два. На одном просто антенна, на другом она наклеена на диэлектрик.

Ранее подробнее рассказывали про связь «Марсианина»:
https://t.me/quadro_code/612
https://t.me/quadro_code/692
https://t.me/quadro_code/714
https://t.me/quadro_code/722
https://t.me/quadro_code/728

‼️ Напоминаем, что выпустили обновление прошивки обнаружителя Алиссум-8 🪁 для обнаружения БПЛА с марсианской связью:
https://t.me/quadro_code/710
https://t.me/quadro_code/712
https://t.me/quadro_code/733

‼️ Ждем обратную связь, записи логов и сигналов.

Команда Квадро код 🪁
https://t.me/quadro_code

🪁 ОБНОВЛЕНИЕ ПРОШИВКИ «АЛИССУМ-8» 🪁

🔹 Расширен частотный диапазон до 10ГГц (только для версии железа 8.5)
🔹 Улучшено обнаружение WiFi-подобных сигналов в нестандартных для WiFi диапазонах. ВАЖНО, это возможность увидеть марсианин и не только❗️
🔹 Исправлена индикация при обнаружении модифицированного WiFi
🔹 Добавлена история последних обнаружений (для версии железа 8.0 и 8.5)

‼️ ВАЖНОЕ про расширение диапазона
🔴 Прошивка поддерживает расширение диапазона до 12ГГц. Как мы писали ранее, достаточная дальность обнаружения обеспечивается в диапазоне до 10ГГц. С частотами выше пока разбираемся, поэтому 12ГГц включать не рекомендуем, детектор потратит на обнаружение лишнее время а дальность в самом высоком диапазоне не обеспечит.
🔴 За существенное расширение диапазона приходится платить увеличением времени обнаружения. Настойчиво рекомендуем выключать не нужные диапазоны, как минимум выключить нижний диапазон 300-800МГц, там очень низкая вероятность появления широкополосных сигналов трансляции с БПЛА, зато очень много помех на которые детектор тратит драгоценное время.
🔴 Изменился формат хранения данных журнала. При обновлении логи будут потеряны, сохраните их при необходимости перед обновлением
🔴 Добавлены голосовые сообщения для новых диапазонов. Необходимо записать новые звуки после обновления.

‼️Важное по WiFi-MOD‼️
Мы разделили опцию обнаружения WiFi для стандартных и нестандартных диапазонов.
🔹 Выключаем WiFi стандарт - точки доступа и мосты нам не мешают
🔹 Включаем WiFi нестандарт - сигналы марсианина должны быть видны почти со 100% гарантией.

Новая функция - история обнаружений
Пропустили сигнализацию - не проблема, нажимаем кнопку "ОТМ/ВИД" Алиссум покажет историю обнаружений за последние 10 минут.
На экране последние 4 события, для каждого - частота, мощность, тип сигнала и время с последнего обнаружения.

Актуальные версии прошивки
8.0.66 (для детекторов 400 - 6900 МГц)
8.1.66 (для детекторов 400 - 8000 МГц)
8.5.76 (для детекторов 300 - 8000 МГц, после обновления будет 300 - 10000 МГц)

Порядок обновления
🔴До установки прошивки
▪️ обновите Андроид приложение до версии не ниже 2.7.6
https://t.me/quadro_code/729
▪️ скачайте логи обнаружения если они вам нужны
▪️ установите заводские настройки
🟢После установки прошивки
▪️ установите заводские настройки
▪️ обновите новые голосовые сообщения - меню "?" "загрузка голосовых сообщений"
▪️ проверьте параметры обнаружения, настройте при необходимости

Как обновить дрон-детектор читайте в инструкции и смотрите видеоинструкцию.
Прошивки доступны для обновления из Android приложения из меню " ? / прошивка / прошивка онлайн", если есть связь то находятся автоматически.

❗️ВАЖНО❗️Ждем обратную связь по данной модификации, а также записи сигналов или сами модули.

Команда Квадро код 🪁
https://t.me/quadro_code

📱 ОБНОВЛЕНИЕ ПРИЛОЖЕНИЯ для ANDROID
❗️Актуальная версия приложения детекторов БПЛА «Алиссум» 🪁 для ОС Android 2.7.6

🔹 Поддержка расширения диапазонов (появится после обновления детекторов)
🔹 Добавлена функция загрузки голосовых сообщений. Находится в меню "?", "Загрузка голосовых сообщений". Функция понадобится при расширении частотных диапазонов детекторов
🔹 Обновлено отображение таблицы режимов включения РЭБ в настройках
🔹 Интегрированы стабильные версии 8.х.59 прошивки Алиссум-8, если что то на нее можно мгновенно откатиться
🔹 Обновлена встроенная документация

Как обновить❓
Если приложение уже установлено - заходим в меню "?" нажимаем "обновить программу (V2.7.6)"
Если не установлено - скачивааем с сайта www.4code.ru. Заходим на страницу любого продукта, внизу находим раздел "Поддержка", выбираем загрузить «Приложение детектора БПЛА «Алиссум» для ОС Android v2.7.6»

Команда Квадро код 🪁
https://t.me/quadro_code

Детальный технический разбор БПЛА «Hornet» («Марсианин-2») с проверенными рекомендациями по противодействию

🗣 Аналитический центр Координационного центра помощи Новороссии завершил работу над масштабным документом, посвящённым американскому ударному беспилотнику самолётного типа «Hornet» (также известен как «Марсианин-2»).

Мы рады что и наши исследования были замечены и вошли в материалы КЦПН.

https://t.me/kcpn2014/4000

‼️Напоминаем, что мы уже выпустили обновление прошивки обнаружителя Алиссум-8 🪁 для обнаружения БПЛА с марсианской связью и скоро сделаем работу детектора ещё лучше
https://t.me/quadro_code/710
https://t.me/quadro_code/712
‼️ Ждем обратную связь, записи логов и сигналов

Команда Квадро код 🪁
https://t.me/quadro_code

С обновлением фальстарт, выловили нестыковки.
В ближайшее время будет обновление с расширением диапазонов на Алиссум-8, и на следующей неделе на МК и ВН тоже сделаем.

С Днём радио!

В этот день в 1895 году учёный Александр Попов продемонстрировал прибор, который стал родоначальником всех радиоприёмников.

Команда Квадро код 🪁
https://t.me/quadro_code

Марсианин. Отличие модулей приемо-передачи.

Линк «Марсианина» работает в нестандартных для Wi-Fi диапазонах.
Ранее мы подробнее рассказывали про модуль на фото 1.
https://t.me/quadro_code/612
https://t.me/quadro_code/692
https://t.me/quadro_code/714

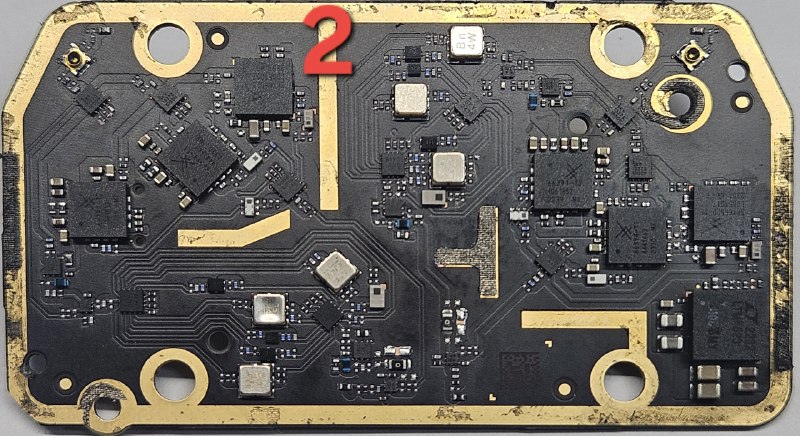

На фото 2 — другая модификация модуля приемо-передатчика.
Основные отличия:
🔹 Усилитель мощности имеет три частотных диапазона вместо двух. Частоты в соответствии с документацией: 1800–1900, 2000–2300, 3300–3800. Реально диапазоны могут быть несколько шире.
🔹 Другие фильтры в преселекторе приемного тракта (подробнее позже).

‼️ Напоминаем, что выпустили обновление прошивки обнаружителя Алиссум-8 🪁 для обнаружения БПЛА с марсианской связью.
https://t.me/quadro_code/710
https://t.me/quadro_code/712
‼️ Ждем обратную связь, записи логов и сигналов.

Команда «Квадро код» 🪁
https://t.me/quadro_code

Расширение диапазона частот Алиссум-8 🪁

Ранее рассказывали:
🛜 Про VTX 12 ГГц
https://t.me/quadro_code/547
https://t.me/quadro_code/693
https://t.me/quadro_code/697
📊 Про испытания и расширение диапазона детекторов БПЛА Алиссум
https://t.me/quadro_code/500
https://t.me/quadro_code/662
https://t.me/quadro_code/706

Сегодня: полигонные испытания
Условия:
▪️ «Змей Горыныч»: VTX1 — 5910МГц/600мВт, VTX2 — 7185МГц/2Вт, VTX3 — 7500–12000МГц/2Вт. Работают одновременно, проверяем сразу все❗️
▪️ Высота установки передатчиков: 4–5 метров.
▪️ Алиссум-8: 3 детектора для получения статистики по образцам, высота установки — 1 метр.
▪️ Прямая видимость до 3 км.
▪️ Начало тестирования: 10:15.
Учитывая небольшие высоты, условия хуже, чем при полетах.

Задача:
▪️ Проверка в реальных условиях дальности обнаружения сигналов VTX в диапазоне 7,5–12 ГГц.
▪️ Сравнение эффективности работы детектора в различных диапазонах.

Результаты:
🔹 Все детекторы показали уверенное обнаружение в диапазоне 7,5–9,5 ГГц, дальности в этом диапазоне примерно соответствуют VTX 7,2 ГГц.
🔹 В диапазоне 9,5–10 ГГц дальность обнаружения уменьшается до 500–1000 метров.
🔹 В диапазоне 10–12 ГГц эффективность обнаружения падает. Есть вопросы как к приемнику обнаружителя, так и к VTX, его антенне и корректности условий эксперимента.

Выводы:
Готовим обновление с расширением диапазона Алиссумов по крайней мере до 10 ГГц.
Продолжаем работать с железом.

Команда «Квадро код» 🪁
https://t.me/quadro_code

Приемный тракт марсианина

Линк марсианина работает в нестандартных для WiFi диапазонах 2 и 3 ГГц
https://t.me/quadro_code/612

На входе приемника реализован преселектор на 8 поддиапазонов.
Входной ключ 1:8 (SKY13418) ➡️ фильтры ➡️ выходной ключ 8:1 (SKY13418)
1. bypass
2. 3000-3500
3. 2280-2400
4. 2150-2200
5. 1920-2000
6. 3350-3650
7. 2020-2070
8. 2200-2300

Итого:
🔹 диапазоны приема именно этого модуля 1920-2400 и 3000-3650, но у нас есть фотографии немного других модулей, фильтры другие и диапазоны могут отличаться
🔹 не забываем, что есть прямой канал без частотной селекции, поэтому прием возможен в гораздо более широких диапазонах, но с некоторым ухудшением характеристик

‼️Несколько дней назад выпустили обновление прошивки обнаружителя Алиссум-8 🪁 для обнаружения БПЛА с марсианской связью
https://t.me/quadro_code/710
https://t.me/quadro_code/712
‼️ Ждем обратную связь, записи логов и сигналов


Команда Квадро код 🪁
https://t.me/quadro_code
