Уважаемые коллеги!

Не так давно показывали вам интересное исполнение от противника БпЛА типа VTOL, который осуществляет доставку FPV-дронов и обеспечивает им связь.

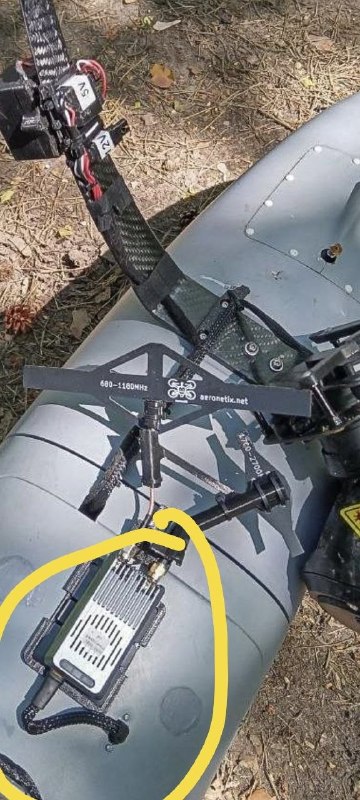

Обратите внимание на фото 1, обведён жёлтым цветом модем.

Ниже, выпустим пост с файлом PDF, в котором подробно описано данное устройство.

Кратко:

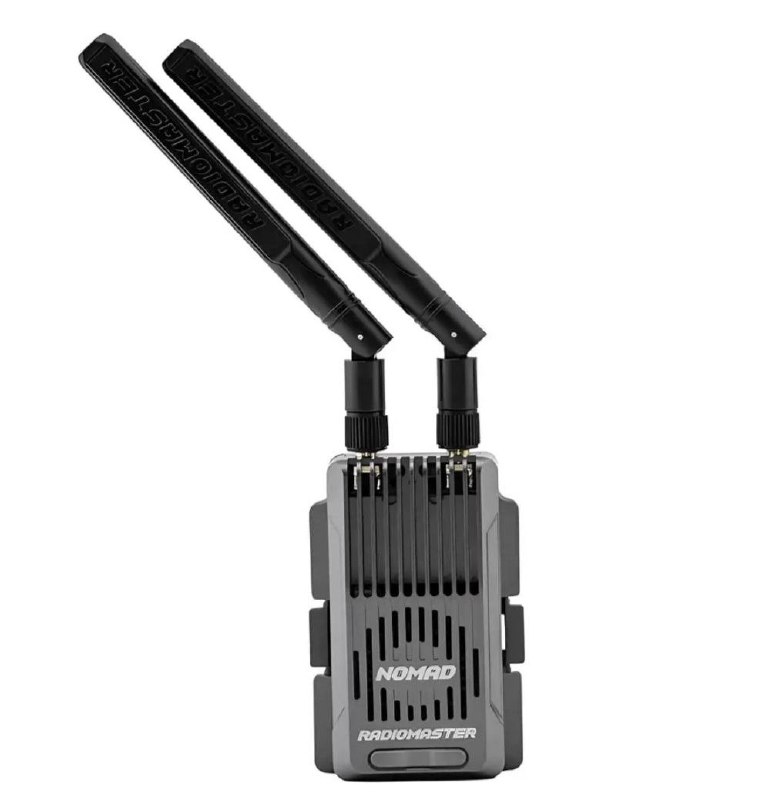

Radiomaster Nomad Gemini — это двухдиапазонный RF-модуль ExpressLRS, созданный для обеспечения стабильной и надёжной связи в радиоуправляемых системах, включая FPV-дроны. Его ключевая особенность — технология Gemini Xrossband, которая позволяет одновременно передавать данные на частотах 2,4 ГГц и 868/900 МГц, что значительно повышает устойчивость к помехам.

❗️Методичка ВСУ. «О противодействии российским БПЛА»❗️

⚡️Бойцы и просто неравнодушные люди, стремящиеся приблизить нашу непростую, но неизбежную победу, продолжают присылать Аналитическому центру КЦПН ценные документы врага. Одним из инструментов для приёма важной информации о противнике является наш Telegram-бот «Скажи КЦПН»

И сегодня мы публикуем свежую методичку врага от июня 2026 года, присланную российскими военными и посвящённую противодействию нашим БПЛА. Она подготовлена Главным управлением доктрин и подготовки ГШ ВСУ и предназначена для внутреннего пользования

➖Враг подошёл к подготовке этого методического пособия довольно основательно и постарался, осветить практические все нюансы и все типы наших Беспилотников

➖Здесь можно увидеть и разбор мультироторных платформ со сбросами типа «Мавиков» и ФПВ-камикадзе. Подробно рассматриваются их плюсы и недостатки, а также варианты наших тактик их применения

➖Отдельный блок методички посвящён нашим дронам на оптоволокне, которые по мнению составителей, являются одной из самых серьёзных проблем на ЛБС и вокруг неё. «Единственное спасение от таких «призраков» —физическое, кинетическое воздействие: огонь из стрелкового оружия, гладкоствольных ружей, использование сеткомётов. Это оружие становится главным инструментом пехоты в борьбе с оптоволоконными дронами»

➖Также в этом методическом материале довольно подробно затронуты следующие темы

-Маскировка и скрытное перемещение
-Инженерное оборудование позиций
-Использование дымовых завес
-Обнаружение и охота на дроны
-Как правильно целиться и вести огонь очередями. Как создавать «плотное облако поражения» при использовании дроби
-РЭБ
-Что делать, если дрон вас уже засёк?

❗️В общем, коллеги, разбирайте, изучайте, применяйте для нашей общей Победы

🤝 Ещё раз выражаем благодарность неравнодушным людям за предоставленный документ

Предыдущие переведённые методички – здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь, здесь и здесь

🚀Подпишитесь на наш канал чтобы не пропустить следующие публикации!

🇷🇺  КЦПН в MAX

Cogito ergo vinco
МЫСЛЮ, СЛЕДОВАТЕЛЬНО, ПОБЕЖДАЮ!

➡️Поддержать русских солдат рублëм

SineLink - маяк, который молчит. Как устроена вражеская навигация без спутников и когда её реально поймать!

Нам в руки попал модуль SineLink. Сначала думали, обычная дальнобойная связь для телеметрии, каких сейчас много. А когда разобрали железо и разобрались, что к чему, оказалось интереснее.

Часть этих модулей это не просто радиомодемы, а маяки навигационной сети SNS. То есть замена GPS для их бортов. И вот про этот маяк мы сегодня разложим по полочкам: что он делает, что и когда светит в эфир, и главное, в какой момент его можно нащупать. Такой маяк вешают на дерево или на мачту, и попробуй его найди.

Когда мы давим спутниковую навигацию, борт слепнет. Их инженеры на это ответили так: поставили на земле сеть радиомаяков с заранее известными координатами и научили дрон считать своё положение по ним. Работает это как перевёрнутый GPS. Только вместо спутников на орбите у нас несколько маяков на местности, а дрон вместо приёма сигналов сам меряет, сколько времени идёт радиоволна до каждого маяка и обратно. Три расстояния до трёх точек, и система вычисляет, где борт. Это называется мультилатерация.

Сеть держит дальность до 120 км, обновляет позицию борта 2 раза в секунду, точность от 60 метров и сильно зависит от геометрии расстановки. Минимум нужно 3 маяка плюс главный модуль на земле, оптимально от 4 до 7. Вокруг каждого маяка есть мёртвая зона примерно 200 метров, где борт его толком не видит.

Маяк не бипер!!! Он ничего не передает в эфир сам по себе. Это транспондер, то есть отвечающая станция. Он висит и слушает. И передаёт только тогда, когда его спросил пролетающий дрон.

Нет дрона рядом, никто не опрашивает сеть, маяк молчит. Совсем! У него есть даже отдельный тихий режим, где он почти не потребляет и ничего не светит. Появился борт в зоне, начал опрашивать сеть, и маяк ожил: отвечает на каждый запрос коротким пакетом.

Позиция считается 2 раза в секунду, а чтобы её посчитать, борт за каждый такой цикл обегает все маяки по очереди. Отсюда простой вывод: пока дрон летит рядом, каждый маяк отвечает примерно 1-2 раза в секунду. Ответ короткий, доли секунды. Если посчитать, маяк реально работает на передачу от 2 до 10 процентов времени, всё остальное молчит и слушает. Но эти сигналы регулярные, как тиканье.

По железу это сигнал типа LoRa в диапазоне от 500 до 1023 МГц, и он ещё и прыгает по частоте в полосе 510 МГц. Мощность в момент ответа до 2 Вт, этого хватает на те самые десятки километров. Всё шифруется.

Сложим всё вместе и поймём, почему обычный сканер тут бесполезен. Первое, маяк молчит, пока нет борта. Ловить нечего от слова совсем. Второе, когда он всё же отвечает, сигнал скачет по огромной полосе в полгигагерца, и узкий приёмник, настроенный на одну частоту, почти всегда промахнётся. Третье, LoRa при определённых настройках сидит ниже уровня шума, обычный анализатор его просто не видит. Четвёртое, частоту он выбирает сам, свободную, заранее не угадаешь.

Есть один момент, когда маяк уязвим, и он повторяется. Это пролёт борта. Пока дрон в зоне и гоняет сеть, маяк вынужден отвечать те самые 1-2 раза в секунду. За 1 - 1.5 минуты активного пролёта он выдаёт под сотню-другую коротких сигналов. Этого уже достаточно, чтобы взять направление. Модуль умеет снижать мощность ответа, если борт близко. Поэтому пеленговать выгоднее, когда дрон подальше от маяка: тогда маяк вынужден бить в полную силу. И ещё, у системы есть режим, где скачков по частоте нет, работа идёт на одном канале. Если сеть в нём, то даже простой узкий сканер справляется. Поэтому первым делом стоит проверить именно это.

Вся служебная начинка, координаты маяков, ключи, положение наземной станции, всё это живёт только в оперативной памяти. Выключил питание, и всё стёрлось. Сделано специально, чтобы при захвате модуля к нам в руки не попало ничего полезного.

Дохлый трофей почти пустой. Всё интересное вытягивается только с живого, работающего устройства, пока с него не сняли питание. Так что если такой маяк попадает в руки, первое правило: не обесточивать, тащить как есть.

📱 ОБНОВЛЕНИЕ ПРИЛОЖЕНИЯ ДЛЯ ANDROID
❗️Актуальная версия приложения детекторов БПЛА «Алиссум» 🪁 для ОС Android 3.0.1

Недавно мы выпустили полностью переработанное приложение.
По результатам эксплуатации и обратной связи от пользователей исправили некоторые ошибки
🔹 некорректное отображение настроек РЭБ на некоторых устройствах
🔹 работа кнопки 🪁 на некоторых устройствах
🔹 вернули режим когда при потери связи с детектором сразу пропадают графики
🔹 учли некоторые замечания по индикации

Как обновить❓
Если приложение уже установлено — заходим в меню «?», нажимаем «обновить программу (V3.0.1)».
Если не установлено — скачиваем с сайта www.4code.ru. Заходим на страницу любого продукта, внизу находим раздел «Поддержка», выбираем загрузить «Приложение детектора БПЛА «Алиссум» для ОС Android v3.0.1».

____
🪁КВАДРО КОД
Интеллектуальные системы обнаружения БПЛА

🌐 Сайт: 4code.ru
🛒 Купить: sales@4code.ru
✍️📲😊 Каналы: TG · MAX · VK
🛠 Бот поддержки: @quadrocode_support_bot
💬Чат

📣📣📣📣📣📣

Сегодня мы Вам представили техническое описание трофейного FPV-дрона укропитэков.

Как заметили, по видеоканалу укроп уходит выше.
Расскажем Вам про видеопередатчик, установленный на этом дроне.

Видеопередатчик VT7550 7.5G VTX
Основные характеристики:
⚫️Диапазон частот: 6080 - 7500 МГц, 8 сеток по 8 каналов, всего 64 частоты;
⚫️Входное напряжение: 9 - 36V;
⚫️Разъем антенны - SMA;
⚫️Управление через полётный контроллер. Также имеется кнопка для ручной настройки и LED-дисплей;
⚫️Монтажные отверстия: 20×20 мм (M3);
⚫️Размеры: 55 × 36.5 × 21.5 мм;
⚫️Вес: 60 г.

В комплект входит:
➖Видеопередатчик VT7550 - 1 шт.
➖Кабель 6pin (5 проводов) GH1.25 L=155mm 24AWG - 1 шт.
➖Винты M3 * 6mm - 4 шт.
➖Изоляционная прокладка - 1 шт.

Как Вы уже поняли, Китай один для всех, да, и для России и для хохландии.

Ниже прикрепим файлы в формате PDF.

📣📣📣📣📣📣

Уважаемые коллеги, представляем Вам анализ трофейного дрона укропского проекта «Армия Дронов»

На разбор попал сбитый ударный FPV-дрон (10 дюймов) с логотипом ARMY OF DRONES. Главный интерес представляет его компонентная база - противник продолжает активно уходить от стандартных диапазонов управления и видео.

Основные технические особенности:

Видеоканал
Передатчик VT7550 с массивным алюминиевым радиатором, мощностью 5 Вт. Работает через всенаправленную антенну типа «клевер» RHCP (поляризация - правая), вынесенной вверх. Рабочий диапазон 6-7,5 ГГц.

Канал управления

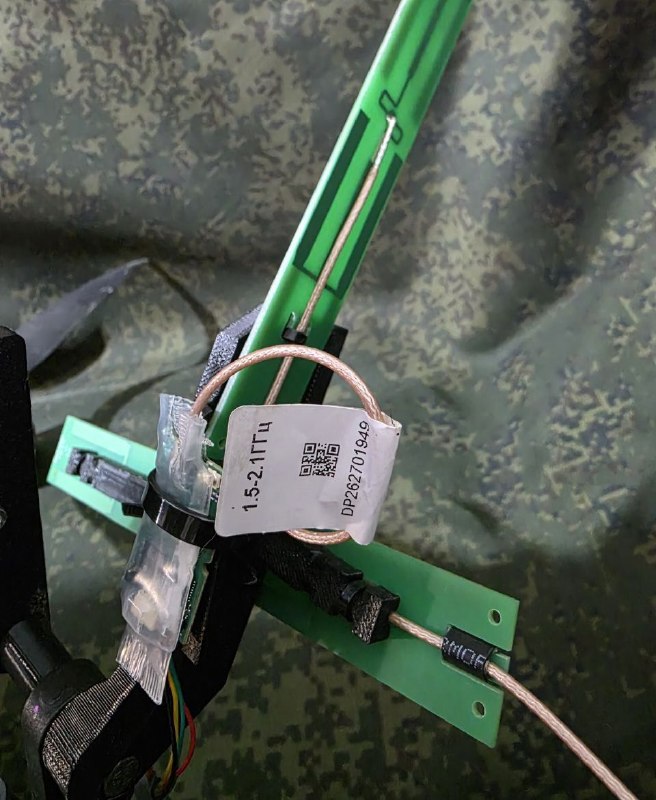

Приемник Bumblebee Rev2 433MHz/2GHz RX на базе чипа ESP32-PICO-D4. Управление зашито в диапазон 1.7 - 2.1 ГГц (на фото 10 видны каналы 1790-1800 МГц и 1810-1820 МГц с автопереключением). Антенны приёмного модуля - зеленые печатные PCB-антенны, обеспечивающие приём в двух поляризациях.

Софт и прошивка MILELRS
Внутри установлена сборка MILELRS (v.436.7) - модификация ExpressLRS (фото 9).

Из ключевых функций софта:
➖Алгоритм AUTO_TUNE для автоматического ухода с подавляемых частот.
➖Поддержка динамических ключей (шифрование) связи .
➖Настройки SWARM_ID для координации нескольких бортов («рой»). В данном дроне эта функция отключена.
➖Возможность перевода борта в режим REPEATER для "проброса" сигнала дальше по цепи.

На основании вышеизложенного можем сделать вывод:
1️⃣ противник не стоит на месте, постоянно совершенствуется по всем направлениям, включая применение FPV-дронов;
2️⃣ анализируя ситуацию с нашими средствами детектирования и противодействия, учитывает это при выборе частотного плана;
3️⃣ дроны имеют возможность взаимозамены модулей управления и видео;
4️⃣ массовые средства РЭБ на 900 МГц, 2.4 ГГц и 5.8 ГГц окончательно утрачивают универсальность.

За предоставленный дрон выражаем благодарность РЭБмэнам 🤝🤝🤝
