Уважаемые коллеги, представляем Вам анализ трофейного дрона укропского проекта «Армия Дронов»

На разбор попал сбитый ударный FPV-дрон (10 дюймов) с логотипом ARMY OF DRONES. Главный интерес представляет его компонентная база - противник продолжает активно уходить от стандартных диапазонов управления и видео.

Основные технические особенности:

Видеоканал

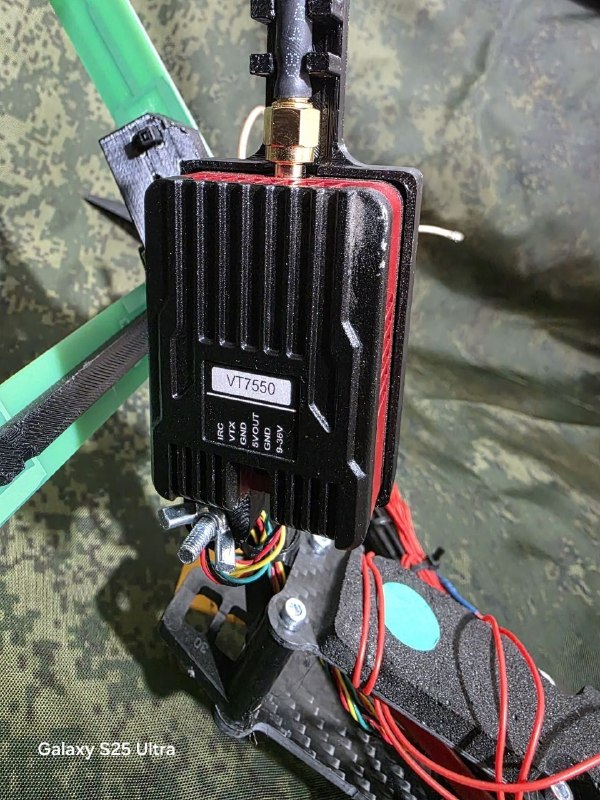

Передатчик VT7550 с массивным алюминиевым радиатором, мощностью 5 Вт. Работает через всенаправленную антенну типа «клевер» RHCP (поляризация - правая), вынесенной вверх. Рабочий диапазон 6-7,5 ГГц.

Канал управления

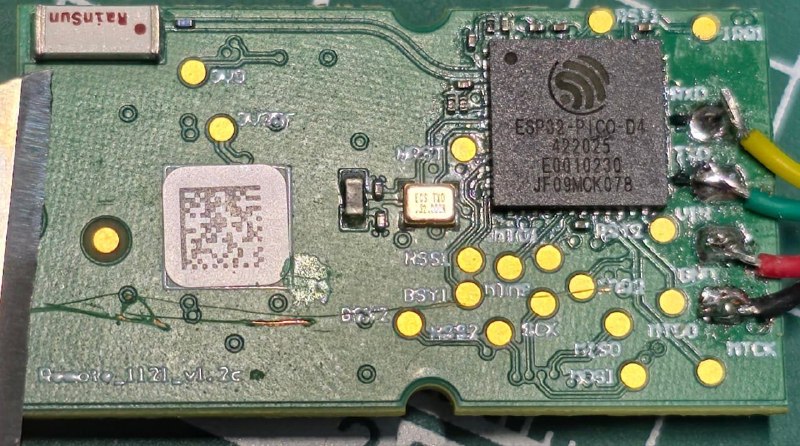

Приемник Bumblebee Rev2 433MHz/2GHz RX на базе чипа ESP32-PICO-D4. Управление зашито в диапазон 1.7 - 2.1 ГГц (на фото 10 видны каналы 1790-1800 МГц и 1810-1820 МГц с автопереключением). Антенны приёмного модуля - зеленые печатные PCB-антенны, обеспечивающие приём в двух поляризациях.

Софт и прошивка MILELRS
Внутри установлена сборка MILELRS (v.436.7) - модификация ExpressLRS (фото 9).

Из ключевых функций софта:
➖Алгоритм AUTO_TUNE для автоматического ухода с подавляемых частот.
➖Поддержка динамических ключей (шифрование) связи .
➖Настройки SWARM_ID для координации нескольких бортов («рой»). В данном дроне эта функция отключена.
➖Возможность перевода борта в режим REPEATER для "проброса" сигнала дальше по цепи.

На основании вышеизложенного можем сделать вывод:
1️⃣ противник не стоит на месте, постоянно совершенствуется по всем направлениям, включая применение FPV-дронов;
2️⃣ анализируя ситуацию с нашими средствами детектирования и противодействия, учитывает это при выборе частотного плана;
3️⃣ дроны имеют возможность взаимозамены модулей управления и видео;
4️⃣ массовые средства РЭБ на 900 МГц, 2.4 ГГц и 5.8 ГГц окончательно утрачивают универсальность.
