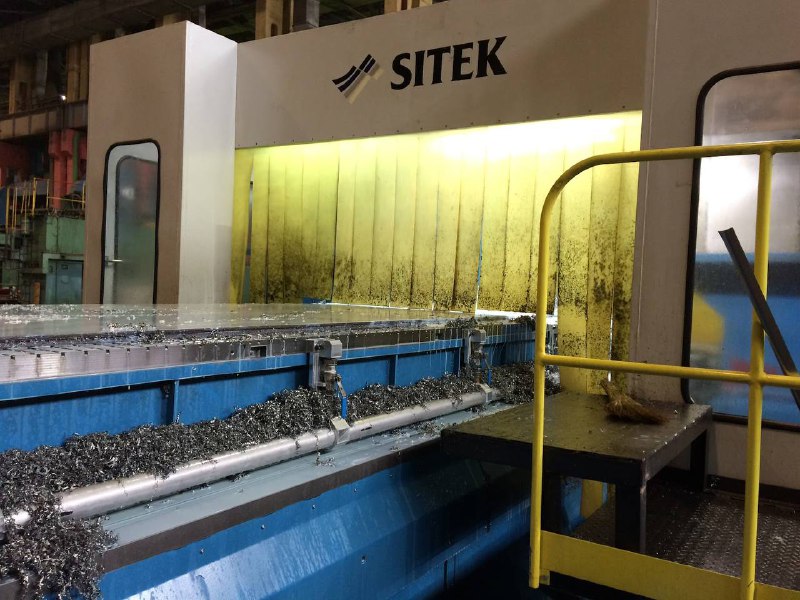

Вакуумные столы для крупногабаритных деталей на портальных станках

Вакуумные столы часто используются для обработки крупногабаритных деталей в авиастроении.

При обработке деталей на портальных станках использование вакуумного крепления позволяет:

- Исключить деформации, возникающие при механическом зажиме
- Существенно сократить время установки заготовки
- Обеспечить доступ к поверхности детали без ограничения со стороны крепежных элементов

Для таких задач используются модульные решетчатые вакуумные столы, которые могут объединяться в единую систему и работать в различных режимах фиксации.

Укладка уплотнительного шнура: ключевой фактор эффективности вакуумного стола

Эффективность работы вакуумного стола напрямую зависит от правильной укладки уплотнительного шнура и его качества.

Шнур формирует контур вакуумной зоны, обеспечивая герметичность и максимальное удерживающее усилие.

Основные правила:

- Контур должен точно соответствовать форме заготовки
- Не допускается разрывов и зазоров в шнуре
- При необходимости можно разделять стол на несколько независимых вакуумных зон

ООО “ПТЦ ВЕКТОР” поставляет уплотнения для вакуумных столов диаметром от 2 до 10 мм с шагом 0,5 мм. Данные уплотнения идеально подходят, как для сухой обработки, так и для работы в условиях подачи СОЖ. Уплотнения всегда в наличии на складе, и поставляются по всей России и странам СНГ.
ПЕРЕЙТИ НА САЙТ

Вакуумные столы со стальными вставками для крепления на магнитных столах шлифовальных станков

Для шлифовки немагнитных материалов используются вакуумные столы со стальными вставками. Это позволяет легко установить их на магнитный стол шлифовального станка.

Преимущества:

📌Надежное закрепление заготовок из немагнитных материалов на шлифовальных станках для последующей обработки
📌Надёжная фиксация  вакуумного стола без дополнительного крепежа
📌 Открытая поверхность заготовки для обработки. Нет необходимости в дополнительном механическом крепеже, который может закрыть зону обработки
📌 Равномерный прижим заготовки по всей прилегающей плоскости. Идеальный вариант для обработки тонколистовых заготовок

Такое решение особенно востребовано при обработке алюминия, титана и композитных материалов.

Почему дешевая вакуумная станция – не всегда экономия?

Часто покупая дешевые вакуумные системы китайских производителей, потребители не получают ожидаемого эффекта от применения вакуумной оснастки, после чего отказываются от применения технологии вакуумного прижима в принципе. Специалистам бывает трудно переубедить таких клиентов, но если это происходит, то заказчики получают действительно эффективное решение, которое будет на постоянной основе выручать технологов в сложных ситуациях при обработке тонколистовых заготовок.

Разберем все плюсы и минусы производителей👇🏻

Преимущества станции китайского производства:

✅ Низкая цена

Минусы станции китайского производства:

❌Невысокая глубина вакуума, а, следовательно, и низкое прижимное усилие заготовки на вакуумном столе. 0,6 кг/см2.
❌ Низкая производительность генератора вакуума - всего 2м3/ч. В документации указано 13м3/ч, но это производительность компрессора, которая не влияет на производительность откачки воздуха с вакуумного стола. Реальная производительность с вакуумной стороны в разы меньше.
❌Очень высокий уровень шума при работе компрессора станции. Работать у станка можно будет только в защитных наушниках.
❌Отсутствует сигнализация превышения уровня СОЖ в ресивере. Это чревато затоплением эжектора и срывом заготовки с поверхности вакуумного стола.
❌Отсутствие полноценной документации на русском языке. Некорректное отображение реальных технических характеристик.
❌Отсутствие технической поддержки от поставщиков.
❌Отсутствует автомат защиты по току.

Преимущества станции российского производства:

✅ Глубина вакуума на 37% выше чем у китайского образца, а, следовательно, и усилие закрепления детали на вакуумном столе тоже выше – 0,97 кг/см2.
✅ Низкий уровень шума.
✅ Есть тройная степень контроля уровня СОЖ в ресивере визуальная/световая/звуковая. При срабатывании сигнализации у оператора есть еще запас по времени для того, чтобы обработать деталь до конца, а после слить СОЖ.
✅ Наличие полноценной документации на русском языке.
✅ Полноценная техническая поддержка.
✅ Наличие склада запчастей и расходных материалов на территории РФ.
✅ Наличие автомата защиты по току.
✅ Широкая линейка по производительности (от 20 до 500 м3/ч) и объемам ресивера (до 500 литров).

Минусы станции российского производства:

❌Более высокая цена относительно китайского варианта.

Более подробное сравнение характеристик смотрите в прикрепленных фото.

👉 Заполните опросный лист на сайте и получите техническое предложение

Китайский или российский вакуумный стол?

Часто покупая дешевые вакуумные системы китайских производителей, потребители не получают ожидаемого эффекта от применения вакуумной оснастки, после чего отказываются от применения технологии вакуумного прижима в принципе. Специалистам бывает трудно переубедить таких клиентов, но если это происходит, то заказчики получают действительно эффективное решение, которое будет на постоянной основе выручать технологов в сложных ситуациях при обработке тонколистовых заготовок.

Разберем все плюсы и минусы производителей👇🏻

Преимущества ваууумных столов китайского производства:

✅ Низкая цена.
✅ Наличие встроенного вакуумметра.

Минусы вакуумных столов китайского производства:

❌ Крупный растр (шаг между пазами) не позволяет уложить уплотнение точно по форме заготовки. Теряется полезная контактная площадь и уменьшается усилие прижима. Для больших деталей от 500 см2 это не критично, для более мелких деталей усилия закрепления может быть недостаточно.
❌ Низкая точность рабочей поверхности. Нельзя проводить высокоточную обработку.
❌ Подключение вакуумного шланга возможно только с одной лицевой стороны. Удобный подвод с тыльной стороны.
❌ Большой вес, неудобство монтажа.
❌ Отсутствие технической и технологической поддержки.

Преимущества вакуумных столов российского производства:

✅ Мелкий растр (шаг между пазами) позволяет более точно выложить контур обрабатываемой детали, что дает более высокое усилие прижима.
✅ Высокоточная поверхность. Можно проводить высокоточную обработку.
✅ Подключение вакуумного шланга с любой удобной стороны.
✅ Вес в 2,5 раза меньше стального аналога, удобный монтаж и позиционирование стола параллельно т-образному пазу с помощью шпилек с обратной стороны.
✅ Наличие эксцентриковых боковых упоров и крепежных пазов по всему периметру вакуумного стола.
✅ Низкий профиль 32,5 мм иногда бывает важен при небольших ходах оси Z станка.
✅ Полноценная техническая и технологическая поддержка.

Минусы вакуумных столов российского производства:

❌ Более высокая цена относительно китайского варианта.

Более подробное сравнение характеристик смотрите в прикрепленных фото.

👉 Заполните опросный лист на сайте и получите технико-коммерческое предложение

Групповая обработка на перфорированном вакуумном столе – максимальная эффективность!

Зачем фрезеровать одну деталь, когда на вакуумном столе можно обрабатывать одновременно десятки заготовок? Перфорированные столы — ваш путь к кратному росту производительности.

Вы получите:

- Возможность полной сквозной обработки группы деталей с использованием или без использования СОЖ;

- Надежный и равномерный прижим всех заготовок в группе;

- В разы сократите общее время обработки на станке.

- Снизите количество брака.

Заполните форму на сайте — покажем реальные примеры, максимально похожие на ваши задачи.

ПЕРЕЙТИ НА САЙТ

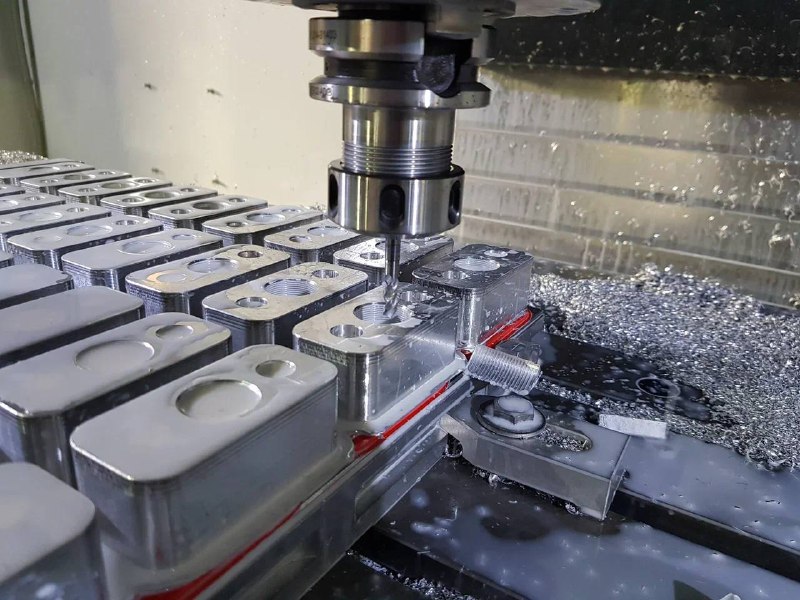

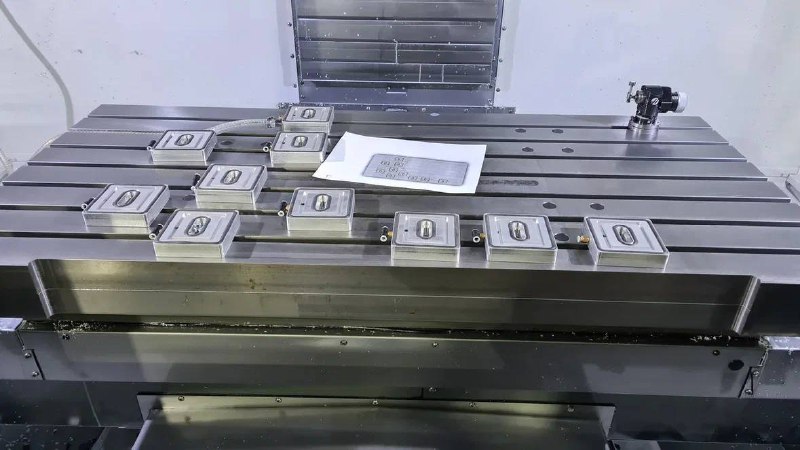

Сквозная фрезеровка и зажим без деформации крупногабаритных заготовок на вакуумных блоках от ПТЦ «ВЕКТОР»

Если вы используете вакуумные столы при фрезеровке крупногабаритных заготовок, то вакуумный стол может их деформировать. Заготовка “уходит” на несколько десятых долей миллиметра, а при снятии с вакуумного прижима возвращает свою прежнюю форму, и обработанная плоскость уже не будет точной.

Решение проблемы - вакуумные блоки.

С их помощью вы:

- Закрепите заготовку, сохраняя геометрию заготовки;

- Проведёте сквозную фрезеровку по периметру, обработаете окна и отверстия с одного установа;

- Сократите подготовительное время и время обработки;

- Получите возможность гибко собирать оснастку под заготовку любых габаритов.

Вакуумные блоки легко устанавливаются на наши решетчатые вакуумные столы через специальный адаптер или устанавливаются сразу на стол станка с помощью мощных магнитов.

Переходите на сайт, и мы поможем подобрать комплект вакуумных блоков под вашу задачу.

ПЕРЕЙТИ НА САЙТ

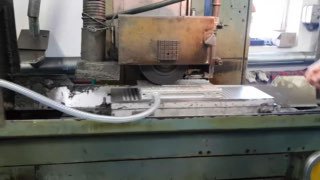

Шлифовка титановых листовых заготовок с зажимом на вакуумном столе. Если нужна высокая точность, качество и быстрое закрепление.

Оптимизируйте обработку листовых заготовок с вакуумными столами ПТЦ «ВЕКТОР» на плоскошлифовальных станках. Это единственное действительно рабочее решение для надежного крепления немагнитных заготовок.

С нашими вакуумными столами вы:

- Получите плотное и точное прижатие листовой заготовки по всей площади;

- Не будете устанавливать механические прижимы, которые будут перекрывать зону обработки. При этом будет открыта вся поверхность детали.

- Установите и закрепите детали в разы быстрее, чем при механическом креплении;

- Снизите количество брака.

Техническая поддержка и поставка вакуумных систем для крепления деталей при шлифовке и фрезерной обработке с доставкой со склада в Московской области.

Заполните форму на сайте, и мы покажем вам, как закрепить и шлифовать немагнитные листовые заготовки быстро, равномерно по всей поверхности и с высокой точностью.

ПЕРЕЙТИ НА САЙТ
