ПТЦ «ВЕКТОР»

Обменяйте старую вакуумную станцию или стол на новый — выгодно и просто!
Трейд-ин вакуумных насосов и столов от ООО “ПТЦ “ВЕКТОР”

Возникли проблемы с вакуумной оснасткой?
- самодельные вакуумный стол не оправдал ожидания?
- купили китайскую вакуумную станцию и не понимаете, почему детали срывает с вакуумного стола?
- хотели бы обработать сразу несколько заготовок за раз?
- оператор станка забывает слить СОЖ из ресивера вакуумной станции и насос выходит из строя?

Решение есть!

ООО “ПТЦ “ВЕКТОР” предлагает:
✓ Замену вашего старого или нерабочего оборудования на новое
✓ Специальные условия на покупку вакуумного стола или насоса российского производства
✓ Снижение затрат на модернизацию производства
✓ Надёжность, качество и комфорт в работе

Как это работает:

1. Оценим ваш насос или стол (по фото или с выездом специалиста)
2. Предложим выгодную скидку
3. Доставим, установим и запустим оборудование

Работайте без проблем — оставьте заявку и получите персональное предложение!

Обработка дюралевых плит на вакуумном столе

Вакуумные столы идеально подходят для обработки дюралевых плит, обеспечивая равномерное прижимное усилие без деформации материала.

Одним из ключевых параметров вакуумного крепления является усилие прижима, которое составляет примерно 1 кгс на см². Это значит, что для заготовки размером 200×300 мм максимальное удержание на отрыв будет 600 кгс, а на сдвиг – 200 кгс (с учетом коэффициента трения между заготовкой и вакуумным столом в диапазоне 0,4–1,0).

При работе с алюминиевыми сплавами важно учитывать влияние охлаждающей жидкости. Она снижает коэффициент трения, что может повлиять на фиксацию. В таких случаях дополнительно применяются боковые упоры или механические прижимы, компенсирующие снижение удерживающей силы.

Благодаря вакуумному креплению можно выполнять высокоточную обработку даже при значительных нагрузках и сохранять стабильность положения заготовки на протяжении всего процесса.

ПЕРЕЙТИ НА САЙТ

Применение вакуумных столов при сварке трением

Вакуумные столы применяются не только для фрезерных и шлифовальных работ.

В данном случае 2 листа из алюминиевого сплава прижаты вакуумом для последующей сварки трением.

✔ Обеспечена надёжная фиксация немагнитных материалов (алюминий, титан, композиты);
✔ Исключено смещение деталей при сварочном процессе;
✔ Гарантирована высокая точность совмещения кромок.

ПЕРЕЙТИ НА САЙТ

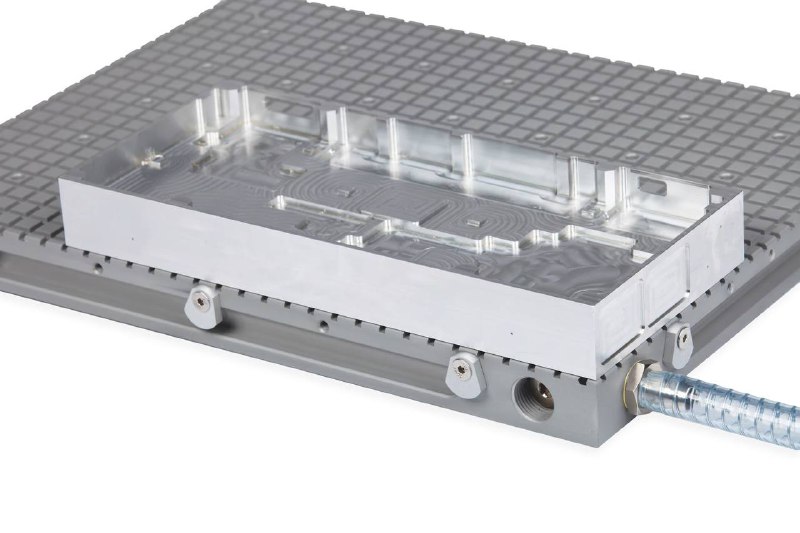

Установка упоров на вакуумный стол

Хотя вакуумное крепление надёжно фиксирует заготовку в вертикальном направлении, для предотвращения бокового смещения используются упоры.

Упоры могут устанавливаться в резьбовые отверстия на поверхности стола и позволяют установить заготовку и предотвратить ее сдвиг во время фрезеровки, если она небольшого размера.

Применение упоров особенно важно при многократном повторении установки одной и той же детали в серийном производстве.

ПЕРЕЙТИ НА САЙТ

Мобильная станция для измерительных рук: удобная установка на базовую поверхность, перемещение в лаборатории и в цеху, хранение оснастки, хранение сборочных приспособлений, удобная установка и крепеж деталей для измерений – все в одном устройстве!

Оснастка для координатно-измерительных машин

Для контроля геометрии деталей на координатно-измерительных машинах и видеоизмерительных микроскопах требуется универсальная крепежная оснастка.

Часто такие машины поставляются только с базовыми комплектами крепежа, которых недостаточно для фиксации сложных деталей.

VECTOR — это профессиональный промышленный механический конструктор для фиксации деталей для измерительных процессов. В состав входят более 300 элементов, с помощью которых можно надёжно закрепить деталь любой формы и размера.

Преимущества VECTOR:
- Работа с деталями сложной геометрии;
- Быстрая сборка за счёт эксцентриковых замков;
- Высокая повторяемость приспособлений;
- Возможность фиксации деталей с низкой жёсткостью;
- Малый вес и высокая стабильность сборок;
- Без ограничений по габаритам — от иголки до кузовов автомобилей.

Комплекты можно адаптировать под задачи заказчика. Все наборы поставляются в кейсах с ложементами для удобства хранения.
Размерность сетки — 25 мм (G25). Есть переходники для работы с другими форматами.

Подробнее о комплектах VECTOR на сайте

Принцип работы вакуумного стола

Вакуумный стол — это эффективное решение для фиксации тонколистовых заготовок для обработки на фрезерных станках ЧПУ.

Основной принцип работы заключается в создании разреженного воздуха под деталью, что обеспечивает равномерный прижим по всей площади. Усилие удержания достигает 1 кг на 1 см², что исключает люфт и смещение.

В отличие от механических прижимов, вакуумное крепление:

✔ Не ограничивает доступ к поверхности заготовки
✔ Исключает деформации, связанные с точечными зажимами
✔ Существенно ускоряет установку и снятие детали

Вакуумные решетчатые столы для круглых заготовок

Вакуумный решетчатые столы могут быть любого размера и формы, в том числе для обработки круглых заготовок.

Такой стол оснащается центральным пином для точного позиционирования на столе фрезерного станка.

Сетка пазов под уплотнение возможна как в стандартном исполнении, так и в радиальном для возможности фиксации круглых заготовок и заготовок в виде колец.

ПЕРЕЙТИ НА САЙТ

Как безопасно и удобно загружать тяжёлые детали на координатно-измерительную машину?

Показываем практическое универсальное решение в виде паллет на воздушной подушке.

Позиционирующие шпильки позволяют установить вакуумный стол параллельно Т-образному пазу стола станка

С обратной стороны вакуумного решетчатого стола находятся резьбовые отверстия для позиционирующих шпилек.

Используйте их для быстрой и точной установки вакуумного стола относительно Т-образного паза станка.

ПЕРЕЙТИ НА САЙТ

Как выбрать правильную оснастку для координатно-измерительных машин?

Рассказываем о решениях для точного и удобного закрепления деталей. Почему выбирают VECTOR? Смотрите в видео.
