Друзья, напоминаем, что на нашем производстве Вы можете воплотить любые нестандартные решения.

Например:

🔘Печатные платы с контролем волнового сопротивления (импеданс).
Печатная плата с контролем волнового сопротивления — это особый тип печатной платы, в котором были рассчитаны параметры дорожек для обеспечения заданного волнового сопротивления сигнальных линий, что критически важно для стабильной работы высокоскоростных, цифровых и радиочастотных схем.

Преимущества. Волновое сопротивлении печатной платы необходимо для обеспечения правильной передачи сигналов без искажений и отражений, минимизации электромагнитных помех и сохранения целостности сигнала в высокоскоростных цифровых и радиочастотных схемах.

🔘Гибридные печатные платы (FR-4 и СВЧ материал).
Гибридные печатные платы из стеклотекстолита (FR-4) и материала СВЧ — это комбинированные печатные платы, которые дают преимущества обоих материалов для высокочастотного и высокоскоростного применения.

Преимущества. Использование СВЧ материала только в необходимых зонах уменьшает себестоимость печатной платы. Эти печатные платы обладают высокой скоростью передачи данных, низкими потерями для СВЧ сигналов, они достаточно прочны за счет FR-4, обладают хорошей теплопроводностью. Такое решение обеспечивает баланс между качеством сигнала и стоимостью.

🔘Печатные платы высокой плотности соединений.
Печатные платы с высокой плотностью соединений (HDI — High Density Interconnect) характеризуются значениями параметров рисунка меньше типовых, заданных в технологических требованиях, и лимитов нашего производства. Поэтому им уделяется повышенное внимание инженеров и проводятся дополнительные этапы контроля качества.

Преимущества. Печатные платы с высокой плотностью соединений обеспечивают компактность устройств, снижение веса конструкции, экономию материалов за счет уменьшения количества слоев, повышенную надежность соединений и улучшенные электрические характеристики при сохранении высокой функциональности.

🔘Планарные трансформаторы на основе многослойной печатной платы.
Многослойные печатные платы заменяют традиционные технологии построения силовых трансформаторов. Они используются вместо каркасной сборки и проволочной обмотки. Функцию обмотки выполняют дорожки, которые нанесены на плату печатным способом. Платы укладывают в несколько слоев, которые разделены изоляционным материалом, и заключают в сердечник из феррита.

Преимущества. Планарные трансформаторы обладают малым размером и весом, позволяя создавать компактный дизайн. Планарный трансформатор упрощает сборку и сокращает количество соединений, улучшает теплоотвод, делает возможным передачу большой мощности при сохранении высокой эффективности, КПД может достигать, сниженные потери.

〰️Больше о нестандартных решениях в статье на нашем сайте .

〰️О всех продуктах здесь .

🔶Вся информация о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube
Хабр Max

О том какие способы защиты отверстий используются у нас на производстве читайте на нашем сайте .

🔶Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube
Хабр Max

Type В.

Таким же образом защищается переходное отверстие, обе стороны переходного отверстия закрываются сухой пленочной защитной паяльной маской и затем с обеих сторон наноситься дополнительный защитный слой жидкой защитной паяльной маски.

Typе A.

В Type II-A на переходное отверстие с одной стороны наносится сухая пленочная защитная паяльная маска, затем поверх дополнительно наноситься жидкая паяльная (рисунок 3.). Такой дополнительный слой обеспечивает более надёжную защиту от возможных загрязнений и повреждений.

💡🔹🔹🔹🔹🔹🔹🔹🔹🔹
А мы продолжаем тему типов заполнения переходных отверстий по стандартным IPC-4761 и переходим ко второму типу заполнения - закрытое и затентированное переходное отверстие.

Type II. Tented and Covered Via.

Здесь также возможны два способа:

Самое время начать! 💪
С понедельником друзья 🙃

💡🔹🔹🔹🔹🔹🔹🔹🔹🔹
Нам часто задают вопрос о том, что такое комплект? Что такое панель? Блок? В чем отличия и преимущества?

В этом видео мы расскажем Вам о понятии "комплект" .

〰️Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube Хабр Макс

Друзья, если совсем тяжело в ТГ, присоединяйтесь к нам в Мах! 🔸

Тут всё грузится быстро:

https://max.ru/join/jyeTSLmuQPx_TVIu0cef7sUzshcasTuwlH82b1fvEaM

〰️Также вы всегда можете найти нас здесь:

Сайт ТГ ВК Дзен Youtube Rutube Хабр

💡🔹🔹🔹🔹🔹🔹🔹🔹🔹

Добрый понедельничный день, друзья! 🔸
Сегодня, как никогда, актуален вопрос оптимизации стоимости проекта печатной платы.
Для того, чтобы цена была максимально адекватной, важно создать проект с учетом стандартов производства.

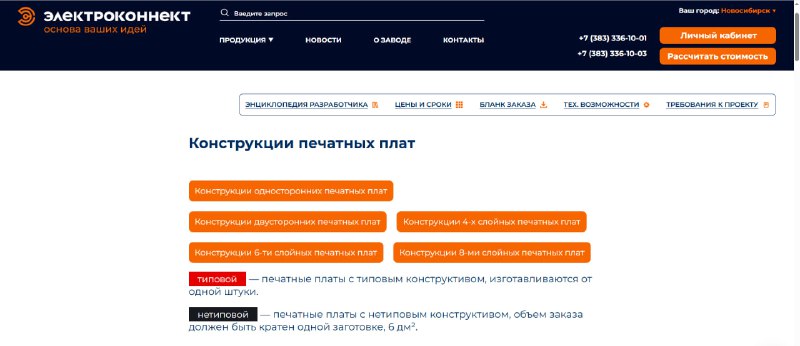

Для этого у нас есть специальный раздел о конструкциях печатных плат, где вы можете выбрать экономичный конструктив, стандартный для нашего производства.

Кроме того, в разделе техвозможностей нашего производства, Вы можете ознакомиться со стандартными параметрами производства и с его предельными значениями, который также являются факторами удорожания или снижения стоимости.

🔶 Присылайте Ваши заявки на order@pselectro.ru или в Личный кабинет .

〰️Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutube Мах

Друзья!

Приглашаем вас посетить наш стенд на выставке ExpoElectronica 2026, которая пройдет с 14 по 16 апреля 2026 г. в Москве МВЦ «Крокус Экспо».

Павильон 3, зал 14, стенд № C3081.
С удовольствием познакомимся, проконсультируем по технологическим возможностям производства, покажем образцы продукции нашего предприятия.

〰️Ссылка для регистрации здесь .

💡🔹🔹🔹🔹🔹🔹🔹🔹🔹
Пользуйтесь знанием и практикуйте!
Мы получили вопрос от клиента и решили поделиться ответом.

💡💡💡💡
"Чем отличается гибко-жесткая печатная плата от двух плат со шлейфом?"

💡💡💡
Инженер - конструктор Константин:
🔘Если коротко, гибко-жесткие платы — это монолитная, более надежная и компактная интеграция вместо сборки из отдельных частей, что критически важно для современной миниатюрной и сложной электроники (смартфоны, носимые устройства, медицинские приборы, авионика).

Ключевые преимущества гибко-жестких плат (Rigid-Flex PCB) перед сборкой из отдельных плат, соединенных шлейфами:
☑️ Высокая надежность.
☑️ Отсутствие разъемов и пайки шлейфов — самых ненадежных элементов. Соединения — это часть самой платы.
☑️ Компактность и экономия места.
☑️ Можно создавать сложные 3D-компоновки, уменьшая габариты устройства.
☑️ Снижение веса.
☑️ Устраняются разъемы и крепления для шлейфов.
☑️ Упрощение сборки.
☑️ Готовый моноблок легче и быстрее установить в изделие, меньше ошибок при монтаже.
☑️ Лучшие электрические характеристики.
☑️ Меньше переходных контактов — выше целостность сигнала, меньше потерь и помех.
☑️ Повышенная стойкость к вибрациям и ударам.
☑️Отсутствие гибких незакрепленных шлейфов, которые могут оторваться.
☑️ Улучшенное теплорассеивание.
☑️ Тепло отводится по всей конструкции, а не прерывается на стыках.

🔶Больше о нас здесь:
Сайт ТГ ВК Дзен Youtube Rutubе Хабр Мах

Всем прекрасного дня! 🤗

🔶Делимся коротко о проблеме коробления и о том, как избежать этого дефекта при проектировании печатной платы в видео на наших каналах:

🔸Rutube
🔸Youtube
🔸Дзен

💡🔹🔹🔹🔹🔹🔹🔹🔹🔹
Внимание! Тема на злобу дня!

🔘Маркировка. Честный знак. Товарооборот.

☑️ Точки отсчета. Ключевые этапы введения честного знака.

01.03.2026 – старт работы системы. Участники товарооборота начинают регистрацию своих товаров, вносят информацию в реестр «Честного знака».

01.05.2026 - введение обязательной маркировки на радиоэлектронную продукцию, что означает обязательную маркировку товаров, которые производятся в РФ, а также импортируются.

1.03.2026 – 1.12.2026 – этап маркировки остатков. Маркируются все остатки на складе. Период, в который товар может маркироваться ни производителем и ни импортером. Это касается товара, который не был промаркирован при производстве или импорте до начала действия системы Честного Знака.

1.12.2026 – обязательная передача сведений о маркированной продукции при передаче между собственниками.

1.03.2027 – указание выбытия товаров становится обязательным.

〰️После 1.12.2026 реализация немаркированных товаров будет невозможна.

☑️ Как понять подлежит Ваш товар маркировке или нет?

Маркировке подлежат осветительные приборы и компоненты, мобильные телефоны и ноутбуки, электронные печатные платы.
Точно узнать подлежит Ваш товар маркировке или нет, можно ознакомившись с актуальной версией Постановление Правительства РФ № 1954 от 28.11.2025 приложение к правилам маркировки.

☑️ Товарооборот.
Осуществляется только посредством ЭДО. Если нет ЭДО, срочно заводите. Есть бесплатная версия «ЭДО Лайт».
При передаче товара от одного участника товарооборота другому сведения о кодах маркировки передаются в УПД.
При поступлении товара конечному пользователю маркировка выводится из товарооборота.

☑️ Что будем делать мы, как производители печатных плат?

1️⃣Регистрация товара в «Честном Знаке».
Мы будем описывать товар.
Оформим заказ на коды маркировки.
Составим отчет для Честного Знака о вводе в оборот.
В сфере печатных плат маркироваться будет упаковка, но маркировка будет содержать сведения о кодах маркировки каждой платы в этой упаковке.

2️⃣ При передаче заказчику УПД мы будем фиксировать факт передачи маркированных плат заказчику. После того, как заказчик подпишет УПД, маркированные платы перейдут в его собственность.

☑️Что нужно будет делать Вам, как заказчику?
Принять маркированные печатные платы.
Если Вы далее будете перепродавать печатные платы, то через  УПД нужно будет передать коды маркировки Вашему покупателю.
Если же Вы далее планируете использовать их в составе своего изделия, то Вам нужно будет вывести печатные платы из товарооборота. Далее Вы будете маркировать свое изделие целиком, присваивая другой код.

Подробно о маркировке в презентации Материалы подготовлены  АНО «КПП» подготовленной при поддержке ООО «Оператор – ЦРПТ»здесь.

Если после ознакомления с данным материалом у Вас останутся вопросы, пожалуйста, пишите их в комментариях, мы будем их собирать и , через АНо КПП, направлять в ЦРПТ.
