Мы получили вопрос от клиента и решили поделиться ответом.

💡💡💡💡

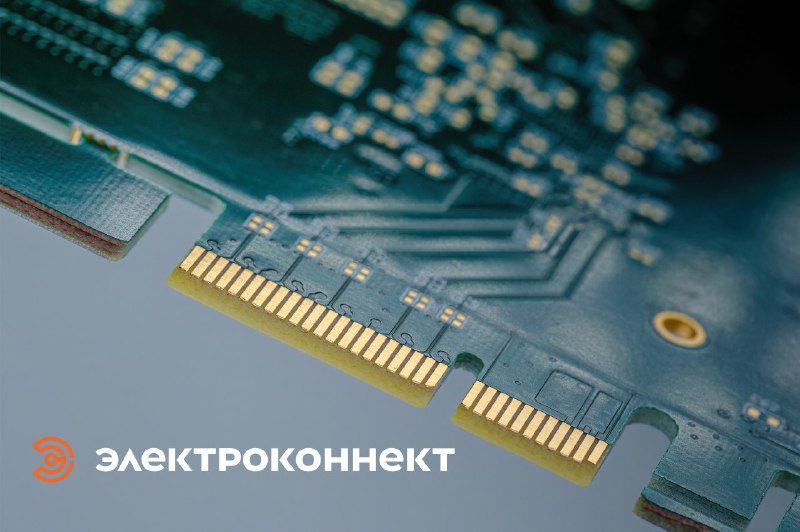

"У меня по краю платы есть ножевой разъём, который надо покрыть золотом, остальная плата ПОС-63. Как правильно это указать в бланке заказа. Ещё мне надо снять фаску на этом разъёме. Где это указать? "

🔸 Ответ Константина ( инженер - конструктор «ЭЛЕКТРОконнект») :

В бланке заказа есть два соответствующих пункта.

1️⃣ Финишное покрытие. Это покрытие всей печатной платы – ПОС-63, иммерсионное олово, иммерсионное золото. Или вообще без покрытия – голая медь, встречается очень редко, такие заказы изготавливаются только в объёме одной заготовки и больше, прототипы не изготавливаются.

2️⃣ Покрытие ножевых разъёмов. Это собственно и есть гальваническое покрытие разъёмов – никель или никель + золото (никель в этом случае служит подслоем для золота, которое наносится более толстым и жёстким слоем). Толщина покрытия: 5-6 мкм для никеля и 1,5-3 мкм для золота.

☑️ Угол 45°. Самый распространенный вариант. Стандарт де-факто для плат толщиной 1.6 мм (наиболее частая толщина) под разъёмы с шагом контактов 2.54 мм (0.1 дюйма) и 3.96 мм.
☑️ Угол 30°. Применяется реже, в некоторых специфических стандартах разъёмов.

🔸 Общее правило:
Если вы разрабатываете печатную плату толщиной 1.6 мм и не руководствуетесь спецификацией конкретного разъёма, стартовый выбор -  фаска 45° (в бланке заказа можно не указывать). Если Вам нужен угол фаски 30°, укажите это в поле «Иные требования».
