Сел вечером прервавшись от работы разобрать преобразователи мертвые. В разборе даже с жидким ключом они не пошли. Вывода не будет. Просто грустный пост и вонь от Астрохима на все 30 квадратных метров.

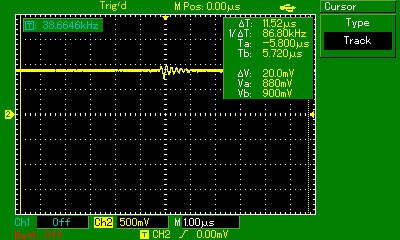

Чесались руки проверить линию измерения напряжения. Подключил инвертор 12-220v и проверил. Всё верно. Звон 38-40 КГц, это инвертор и длинный провод на который кажется и радио можно было поймать))

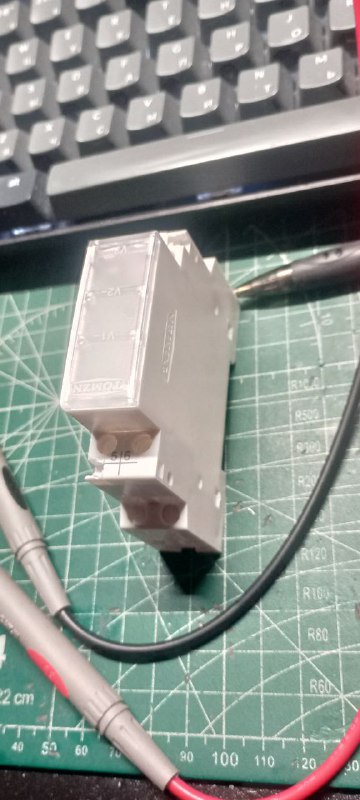

Вечером ко мне прибыл простой трёхфазный вольтметр (по сути, три вольтметра в одном корпусе) от китайской компании Tomzn. Модель, доставшаяся мне, — Tomzn TO-3V. Прибор нужен для измерения напряжения 36 вольт при частоте 400 Гц, преимущественно в качестве индикатора нормального режима работы системы. Существенно привлекла цена в 700 рублей и быстрая доставка — всего за пару дней даже в деревню.

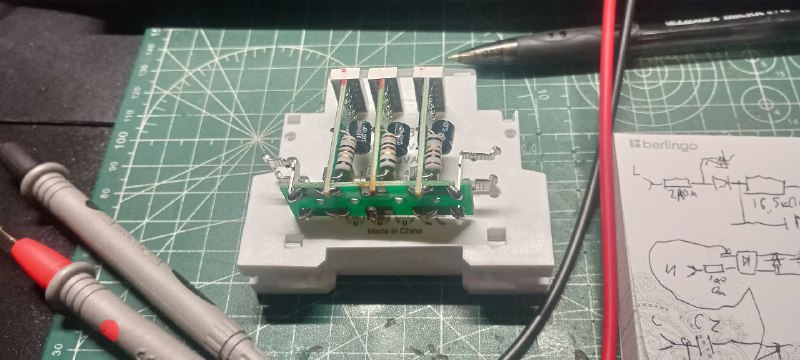

При разборке вольтметр оказался довольно тяжёлым, пришлось ломать и извлекать заклёпки, но в целом корпус удалось сохранить. Внутри обнаружил плату с тремя вольтметрами, смонтированными на единой несущей плате для удобства установки в корпус. Две пары контактов расположены напротив друг друга, а для третьей фазы они выведены на отдельные клеммы с помощью проводов.

Сам вольтметр построен на неизвестной мне микросхеме (если кто-то узнает её, буду признателен за информацию) и индикаторе с тремя сегментами и общим катодом (модель 2351as). Для модификации устройства я решил зарисовать схему методом прозвонки и смоделировать её (где R6 — нагрузка для моделирования, XMM2 — схема измерения, а XMM1 — питание). Схема бестрансформаторного блока питания проста и типична, как и схема измерительного делителя. Пересчёт параметров будет несложным.

Семён сохраняет полезное_) pinned Deleted message

Недавно нашёл сайт с примерами и статьями по аналоговой схемотехнике https://tomverbeure.github.io/2021/02/15/Analog-Devices-Tutorials.html
Очень советую для обучения и для ежедневной работы.

На выходных купил себе в коллекцию ещё один говноfeng. В этот раз глаз зацепился за великана UV-30L с диапазонами 136-174 МГц, 220-260 МГц (VHF2), 400-520 МГц. Хорошая радиостанция с нужными мне диапазонами для прогулок и порой работы. В интернете не нашел о ней толком кроме как на российском сайте баофенга.
Решил разобрать и глянуть что внутри.
Собрана добротно и на одной sdr микрухе.
По артикулу на плате выяснил что это рация UV-13 Pro но с другим дисплеем. Обычный ход для баофенга когда на одной плате собрано 3-4 модели рации. sdr - AT1846S(старая и весьма популярная микросхема для раций за 1-2к рублей). В выходных каскадах два усилителя с маркировкой что не разглядеть. В остальном всё на фото.
P.S про данную микруху есть хорошая заметка и самоделка здесь - https://blog.brichacek.net/vyvojova-deska-s-obvodem-rda1846s/
