🏛️ Как строили в средние века?🪨 Камень и 🪵 дерево - вот, что использовали в строительстве в те времена. Дерево легко горит, поэтому для большинства зданий выбирали камень, а единственной конструктивной системой был свод.
Каменные балки и плиты не выдерживали пролетов в 8-10 метров, которые часто перекрывали главные нефы.
⛪ Соборы и церкви состояли из нефов -
главный (самый большой) и
малые или
боковые.
Иллюстрации в следующем посте ⬇️Изначально сводами перекрывали только небольшие боковые нефы, а главный неф делали на деревянных стропилах - церковь Сен Реми в Реймсе.
И именно главный
центральный неф был проблемой инженеров. Его пролет не могли перекрыть классическими решениями из-за большого распора, а свод хотелось красивый, да побольше.
Поэтому в 1019 г. появился один из первых примеров
сводчатого решения главного нефа - церковь в Турню.
Главный неф сделали из

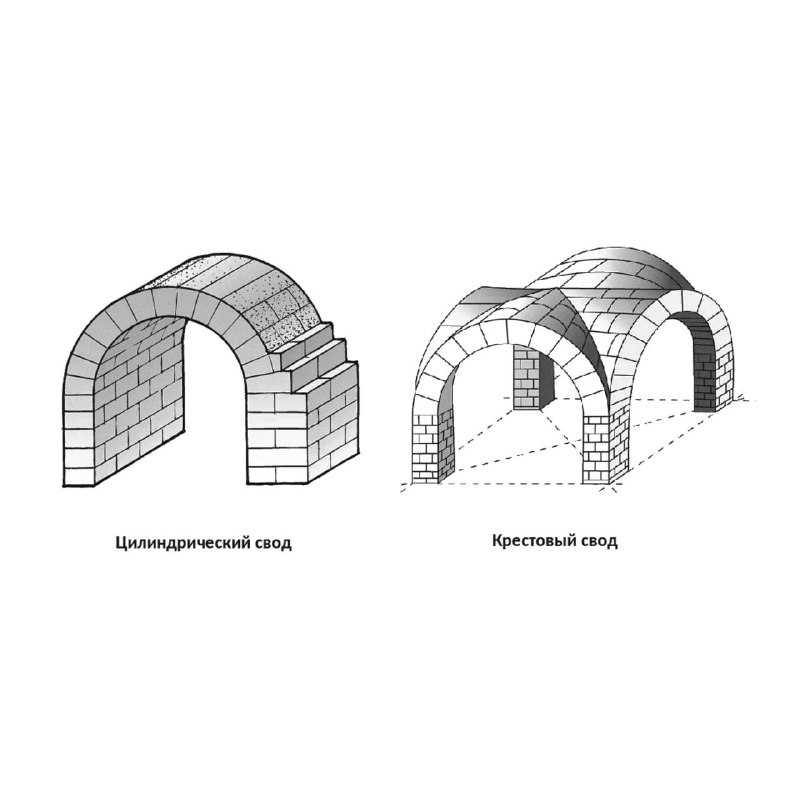

поперечных цилиндрических сводов, как в боковом нефе Сен Реми, а
малые боковые нефы перекрыли
крестовыми сводами.
Но очень уж хотелось попробовать
единый цилиндрический свод на большой пролет, вот и построили церковь Сен Савен в Пуату.
Из-за массивности цилиндрического решения (большой распор) стены возвышения главного над боковыми нефами затрещали и было принято решение их убрать. Теперь свод опирается на колонны главного нефа и передает нагрузку с них на конструкции бокового.
⚖️ Для уравновешивания распора было два решения:
1️⃣ Боковые нефы перекрывали крестовыми сводами.
Например, в монастырской церкви Сен Савэн.
За счет нервюр - ребер свода забирали на себя усилия в пятах цилиндрического свода и передавали их на стены боковых нефов.
2️⃣ Ползучие цилиндрические своды (полусводы).
Примеры - церковь во Вье-Партенэ, Сент Эвтроп в Арле.
Вершина полусвода забирает нагрузку с пят среднего свода и передает на стены боковых нефов.
