🤥 Волшебные колонны средневековья

Да там еще и арматуры нет в сечении…

Как же так?

😉Сейчас же в условиях плотной городской застройки, а также экономии внутреннего пространства здания, мы не используем громоздкие конструкции, а ищем выгодные и рациональные решения, одно из них - армирование.
Как и в других элементах, армирование колонн/пилонов задается для восприятия усилий, которые не могут быть воспринятые только бетоном.

❓ Какие стержни пилона за что отвечают (выделены зеленым)?

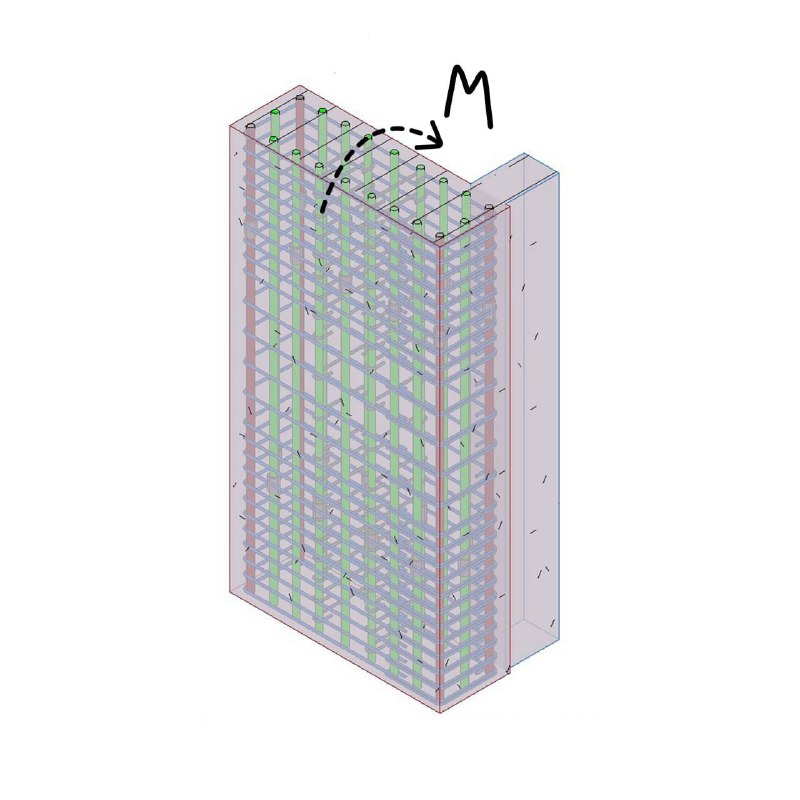

• Момент из плоскости берут на себя стержни длинной стороны, частично их берут на себя средние стержни короткой стороны.

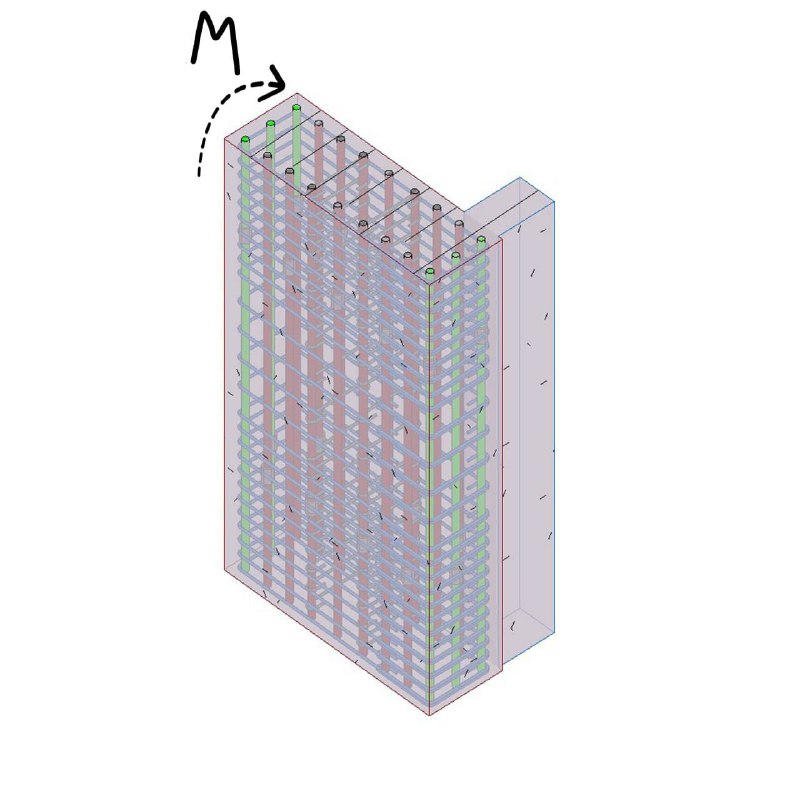

• Момент в плоскости в основной мере берут на себя стержни короткой стороны, однако стержни длинной стороны также имеют значение.

• Хомуты приняты для восприятия поперечных сил, а также крутящего момента (замкнутые), который может возникать при соединении со стеной, например. Кручение ловится и продольной арматурой в середине пилона.

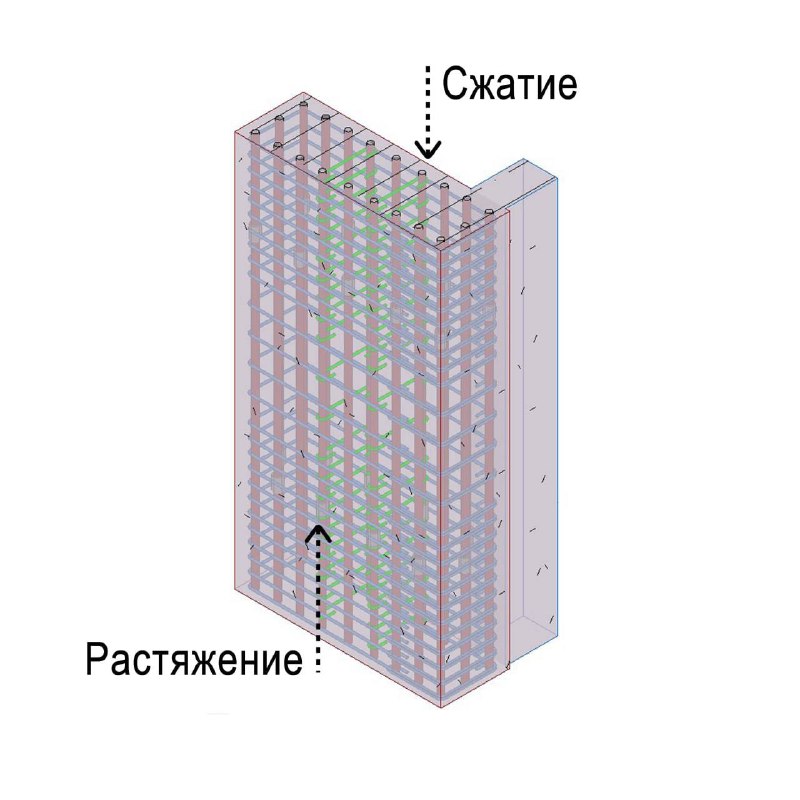

• Шпильки удерживают продольные стержни в проектном положении, а также предотвращают выпучивание сжатых стержней.
