Скажу за всех:
«Ой нет, там все лагает, выгружается некорректно, давайте лучше по подложкам…».
Розовые аналитические очки бьются здесь.
🙅♂️ Это действительно не самый дружелюбный инструмент для сбора расчетных схем, потому что требует много подготовительных операций. Но если его освоить, то вы можете получить идеальную связку Revit - Лира-САПР (в данном случае 2024).
🔍 Например: как редактировать трапециевидную нагрузку по площади, если она глючит?

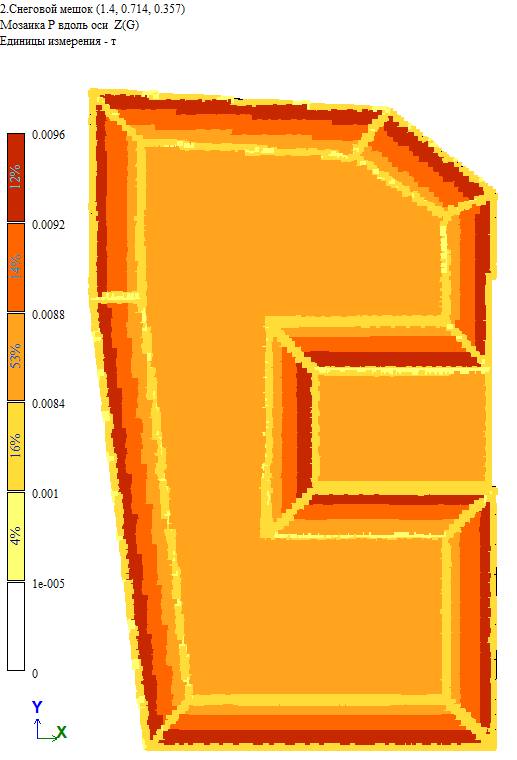

Пусть это будет нагрузка от снеговых мешков.
☑️Решение:
• После редактирования видим, что точка 3 исчезала, но ее нагрузка осталась в свойствах и стала серой. А точка 3 нам нужна, чтобы описать значение нагрузки в этом углу.
• Применяем изменения контура и заходим обратно в редактирование этого же контура.
• Выбираем инструмент «опорные точки», после чего кликаем на нужное место (теперь оно кликабельно), появляется вершина «3».
• Завершаем редактирование и экспортируем схему.
Теперь нагрузка задана корректно😎
UPD:
если у вас было 3 точки (1-3), но после редактирования осталась одна (1), то при новом выборе может появиться цифра 3, а не 2.
Где же 2?
Она схлопнулась в одну точку с 1.
Фиксим:
жмем по цифре 1, потом в нужный нам угол и появится цифра 2.
#revit #расчеты
