کانال مرکز طراحی ساختمان

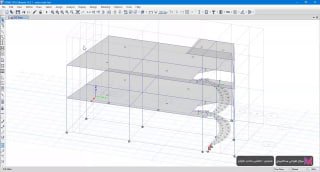

🔸روش مدلسازی ساختمان با هندسه ی پلان پیچشی در طبقات (ETABS)

@omranworkshop
markaztarahi.com

📎فایل پیوست : مقاطع لانه زنبوری با ابعاد مختلف با فرمت XML

@omranworkshop
markaztarahi.com

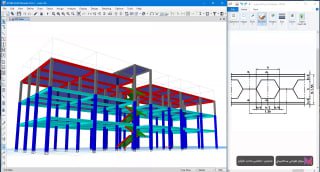

💻روش مدلسازی صحیح تیر های لانه زنبوری CPE در ETABS
_مجتبی محب علیان

توصیه طراحی: در استفاده از تیر های لانه زنبوری حاشیه اطمینان بیشتری را در نظر بگیرید. توصیه میشود که DCR این تیر ها را به 0.9 محدود کنید.

@mojtabamohebalian
@omranworkshop
markaztarahi.com

⁉️با توجه به بند 9-6-5-3-1-2 مبحث نهم آیا میتوانیم ضرایب ترک خوردگی کلیه تیر ها و ستون ها را به جای 0.35 و 0.7 ، مقدار 0.5 اعمال کنیم؟

🖌مبحث نهم جدید اجازه ی این کار را داده است ، اما چون آیین نامه مجاز کرده است یعنی طراحی مشکلی ندارد؟ به لحاظ محاسباتی مسئله که ضریب ترک خوردگی تیر کمتر از ستون هست و این در انواع تحلیل های خطی و غیر خطی و در مراجع معتبر مختلف یک موضوع مشخصی هست ، پس از نظر محاسباتی و تئوری استفاده از ضریب 0.5 برای کلیه اعضا توجیه پذیر نیست.
اگر یک مقایسه ای بین این دو حالت در طراحی سازه انجام دهید ، متوجه خواهید شد که تفاوت قابل ملاحظه ای در تیر ها و ستون ها دارد ، چطور میتواند دو طرح از یک سازه با هم اختلاف قابل توجه داشته باشند و هر دو صحیح باشند؟

در تصویر زیر یک قاب از ساختمان قاب خمشی بتنی متوسط در دو حالت از نظر مقدار آرماتور طولی تیر ها و DCR ستون ها مقایسه شده است.
(روش تحلیل : دینامیکی طیفی - سازه منظم - منطقه A=0.3 و خاک نوع 3)

@mojtabamohebalian
@omranworkshop
markaztarahi.com

📖ترجمه کتاب حل گام به گام مثال های ETABS, SAFE & SAP2000

_مطالعه این کتاب جهت یادگیری دقیق عملکرد نرم افزار توصیه اکید میشود.

نویسندگان:
Edward_L Wilson ,Ashraf Habibullah,Iqbal Suharwardy, Robert Moris
ترجمه: بابک کریمخانی

@omranworkshop
markaztarahi.com

💻اعمال بارگذاری شبه متحرک در نرم افزار ETABS
_مجتبی محب علیان

▶️در این ویدیو نحوه اعمال بارگذاری شبه متحرک با الگو دلخواه جهت به کارگیری در تحلیل و طراحی سازه تشریح شده است.

⏯لینک ویدیو CSI برای بارگذاری متحرک به روش تحلیل تاریخچه زمانی که در انتهای ویدیو به آن اشاره شد:
https://www.youtube.com/watch?v=faUI-IJVqS4&t=294s

@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸اعمال بار متحرک در SAP2000 و ETABS
_Moving Vehicle Load in SAP2000
_Moving load in ETABS

@omranworkshop
markaztarahi.com

🔸وبینار کنترل برش چشمه اتصال قاب خمشی بتنی
🖇برگزار کننده گروه پارنوسافت با ارائه ی مهندس حسین احمدی

_با حضور جمعی از همکاران از جمله اینجانب (مجتبی محب علیان) ، مهندس فرزاد رضایی ، مهندس حسین توکلی ، دکتر محمد عقیقی ، دکتر سعید بهرامی و عزیزان دیگر که در بخش دوم وبینار هر کدام نقطه نظرشان را بیان فرمودند.

@omranworkshop
www.markaztarahi.com
https://parnosoft.ir/

⭕️فرضیات متفاوت مدلسازی سازه و فونداسیون مطابق SEAOC 2019

a) Rigid or Fixed Base Assumption
b) Flexible Base or Soil/Foundation Flexibility
c) Kinematic Interaction
d) Foundation Damping

_قابل ذکر است که روش a همان روش مدلسازی مجزا سازه با پای گیردار در ETABS و مدلسازی پی در SAFE است و روش b همان روش مدلسازی سازه به همراه فونداسیون در نرم افزار ETABS است که فنر های قائم و افقی برای فونداسیون مدلسازی میشوند. حالت b به معنای لحاظ اثرات اندرکنش خاک و سازه نیست و صرفا انعطاف پذیری فونداسیون در تحلیل سازه لحاظ میشود.
در SEAOC 2019 توضیحات کاملی در خصوص هر کدام از حالات بالا نوشته شده است. به عنوان مثال در حالت b به لحاظ شدن اثرات مختلفی نسبت به حالت a اشاره شده است ، از جمله اثر تغییر شکل فونداسیون در توزیع نیرو بین اجزا سازه ، افزایش دوره تناوب سازه و ... که ذکر میکند این اثرات سبب ارزیابی واقعی تری از رفتار سازه نسبت به روش مدلسازی a میشود.

@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸طبق بررسی های انجام شده توسط اینجانب در خصوص طراحی دیوار برشی ویژه برای برش تشدید یافته با نرم افزار ETABS 22:

1- مقدار ضریب αc درست محاسبه میشود.(با محاسبات دستی کنترل شد)
2- مقدار hw/Lw دیوار به درستی محاسبه میشود.(با محاسبات دستی کنترل شد)
3-ضریب ωv درست محاسبه میشود ، اما همواره با فرض عدم استفاده از تحلیل دینامیکی رابطه ωv را محاسبه میکند که فرضی در جهت اطمینان هست.(با محاسبات دستی کنترل شد)
4-مقدار Ωv را در دیوار های تک ضلعی در بسیاری از مواقع کاملا اشتباه حساب میکند (با محاسبات بر اساس نمودار اندرکنش دیوار کنترل شد) و گاهی مواقع هم صحیح حساب میکند (به نوعی باگ دارد).
5- مقدار ظرفیت برشی بتن را به درستی محاسبه میکند.(با محاسبات دستی کنترل شد ، اختلاف کمی وجود داشت)
6-در خصوص دیوار های چند ضلعی در manual نرم افزار نوشته شده است که اگر به این دیوار ها یک pier واحد اختصاص داده شود ، مقدار Mpr را بر اساس هر دو محور دیوار محاسبه میکند و کمترین مقدار Ωv را جهت طراحی در نظر میگیرد (فرضی ساده و در خلاف جهت اطمینان).
@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸مراحل نصب و راه اندازی ETABS V22:

1- از آدرس اینترنتی زیر فایل نصبی ETABS V22 را دانلود کنید:
https://downloadly.ir/software/engineering-specialized/csi-etabs/

2-فایل rar دانلود شده را extract کنید و سپس فایل نصبی نرم افزار را اجرا کنید.

3-در تنظیمات نصب نرم افزار ، گزینه On-prem Standalone را انتخاب کنید.
اگر در زمان نصب نرم افزار از شما key خواسته شده ، روی گزینه close کلیک کنید.

4-پس از تکمیل نصب نرم افزار، آن را اجرا نکنید. به سراغ پوشه ی نصبی نرم افزار رفته و فایل CSiNativeImageGen را اجرا کنید. در پنجره باز شده دو بار باید کلید F4 را بزنید و بعد از پنجره با کلید esc خارج شوید.

5-به سراغ پوشه crack در فایلی که دانلود کردید بروید و فایل Etabs_v22_kg_lavteam.exe را اجرا کنید. در ابتدای اجرای این فایل یک رمز از شما میخواهد که lavteam.org را باید وارد کنید.

6-سپس فایل های SentinelRMSCore.dll و lservrc را copy کرده و در داخل پوشه اصلی نصب نرم افزار و در داخل پوشه ی دیگری در محل نصب نرم افزار به نام CSiLicensing نیز paste کنید. (باید در هر دو پوشه paste کنید)

7-حالا میتوانید ETABS V22 را اجرا کنید و از آن استفاده نمایید.

چنانچه ETABS V22 اجرا نشد و مشکل لایسنس داشت ، حتما یکی از مراحل بالا را به درستی انجام نداده اید. در این صورت باید از control panel ویندوز کلا ETABS 22 را از کامپیوتر remove کنید و مجددا مراحل نصب را از اول به ترتیب با دقت انجام دهید.
در ضمن داخل پوشه crack نرم افزار نیز فایل readme وجود دارد که مراحل بالا را به طور خلاصه به این صورت نوشته است:
Install the app choosing option 'On-prem Standalone'
Delete created by default .net native image.
Run as admin <installdir>\CSiNativeImageGen.exe
-> F4 -> F4
Run \patch\Etabs_v22_kg_lavteam.exe
Name: lavteam.org
A license file (lservrc) will be generated.
Copy both generated above license and applied
emulator (SentinelRMSCore.dll) to the folders:
<installdir> and <installdir>\CSiLicensing\

@mojtabamohebalian
@omranworkshop
markaztarahi.com

✔️گزینه ای ساده و کاربردی در ETABS جهت افزایش سرعت کار طراح
🔸مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
markaztarahi.com

💡آیا وزن تیغه ها در محل هایی که در نقشه وجود ندارند باید اعمال گردد؟

- مهندس انوش فقیهی
@anoushfz
@omranworkshop
markaztarahi.com

❓پرسش:
سلام و عرض ادب جناب مهندس در مورد جرم لرزه ای ستون هفتم و هشتم مگه مقدار تجمعی ستون سوم و چهارم نیست؟پس چرا اعداد فرق دارند؟کدوم ستون رو به عنوان اعداد صحیح درنظر بگیریم.

_پاسخ از @mojtabamohebalian:
سلام ، مقادیر تجمعی مرکز جرم بر اساس جرم تجمعی محاسبه میشوند ، به عنوان مثال در این جدول ستون X CCM بر اساس ستون Cumulative X حساب شده است.
مرکز جرم طبقات نیز در ستون Xcm و Ycm خروجی داده شده اند که بر اساس جرم هر طبقه هستند که در ستون Mass X و Mass Y مشاهده میشوند.

به بیان دیگر ، اگر با توجه به جرم های Mass X و Mass Y در هر طبقه و محل مرکز جرم هر طبقه X cm و Y cm ، بخواهید برای کل جرم سازه یک مرکز جرم مشخص کنید ، مقدار بدست آمده همان مقدار Xccm و Yccm در مقابل story 1 هست.
مثال بر اساس جدول فوق:
X ccm story 1: sum(mi*xi) / sum(mi) = (1023*8.05+13180.97*4.831+15010.07*4.653+15057.89*4.652) / (1023+13180.97+15010.07+15057.89) = 4.784 m
شما باید به Xcm و Ycm توجه کنید که به عنوان مرکز جرم طبقه هستند و برایند نیروی زلزله بر آن اثر کرده که فاصله ی آن با مرکز سختی طبقه اهمیت دارد .

@omranworkshop

🔶بررسی مفاهیم و جزئیات محاسباتی انواع تحلیل های P-delta

❓تحلیل مرتبه اول و دوم چیست❓
❓جزئیات محاسباتی روش های تحلیل مرتبه دوم چی هست❓
❓تفاوت تحلیل P-delta و P-delta plus large displacments چی هست❓
❓آیا تیر دو سر مفصل که در وسط آن هم مفصل داخلی باشد تحت بار قائم ناپایدار هست❓
❓آیا میتوان در SAP2000 یا ETABS تحلیل کمانشی غیر الاستیک انجام داد❓

🔅پاسخ سوالات فوق در این ویدیو به طور کامل تشریح شده است🔅

🔸مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
markaztarahi.com
