کانال مرکز طراحی ساختمان

➕فایل اکسل محاسبه ضرایب تابع بارگذاری غیر یکنواخت برای ETABS , SAP2000 , SAFE
@mojtabamohebalian
@omranworkshop
markaztarahi.com

💎اعمال بارگذاری غیر یکنواخت بر سطوح ، با توزیع غیر یکنواخت در پلان (X,Y) و در ارتفاع(Z) در نرم افزار های ETABS , SAFE , SAP2000

➕همراه با فایل اکسل محاسبه ضرایب تابع بارگذاری

_مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔻کانال و گروه مرکز طراحی ساختمان از سال 95 تا کنون در خصوص طراحی سازه ها ، تولید محتوا و فعالیت های آموزشی دارد . در گروه و کانال و سایت مطالب بسیاری طی این چند سال مطرح شده است .
اگر مطالب مفیدی در خصوص طراحی سازه ها در اختیار دارید میتوانید با همکاران در گروه به اشتراک قرار دهید.
با سپاس فراوان از شما عزیزان که همراه ما بودید🌹

🔸وبسايت ما : www.markaztarahi.com
🔸لينک كانال محاسبات سازه ای : @omranworkshop
🔸لینک گروه محاسبات سازه ای : https://t.me/joinchat/LFD4sPtno1g4Y2Jk

📓نکاتی از طراحی سازه های قالب تونلی:

1- در این سازه ها سیستم باربرجانبی بر اساس جدول 3-4 استاندارد 2800، سیستم دیوار باربر (دیوار برشی) میباشد. اغلب ستونی در این سازه نداریم ، تمام بار ثقلی سهم دیوار های برشی است. در این سازه نیز کلیه ضوابط دیوار برشی ویژه مطابق مبحث نهم از جمله تشدید برش ، طراحی المان مرزی و ... میبایست اقناع گردند.

2- در این سازه ها اغلب هیچ تیر و ستونی وجود ندارد ، همچنین ضخامت دیوار ها نیز از فونداسیون تا بام تغییر نمیکند. مثل سازه های متعارف ابعاد المان های بتنی از طبقات پایین به بالا کاهش پیدا نمیکند.

3- طراحی اجزا دیافراگم از جمله اجزا لبه ای ، جمع کننده ها و ... بسیار مهم هستند.

4- کنترل برش پانچ و برش یک طرفه دیوار برشی در دال ها و فونداسیون میبایست انجام گردد.

5-در فایل های طراحی سازه باید دو حالت مجزا لحاظ شود و سازه در هر دو حالت طرح شود. یکبار با لحاظ سختی خمشی سقف و اعمال ضریب ترک خوردگی m11=m12=m22=0.25 و بار دیگر بدون لحاظ سختی خمشی سقف و اعمال ضریب ترک خوردگی دال m11=m12=m22=0.01 (سقف به صورت Shell مدل میشود)

@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸Software Verification (CSI SAFE)
+ Eurocode

🔹Crack Width Analysis


@omranworkshop
markaztarahi.com

🔸کنترل عرض ترک بتن در نرم افزار SAFE بر اساس Eurocode

مسیر: Display>Show Crack widths

@omranworkshop
markaztarahi.com

عزیزانی که هر کدام از دوره های آموزشی را تهیه کرده اند و در گروه پشتیبانی آن دوره عضو نیستند ، لطفا به یکی از ID های زیر جهت عضویت در گروه پشتیبانی آموزشی پیام دهند. هر دوره گروه پشتیبانی آموزشی مجزایی دارد.
@hesamnasr94
@mojtabamohebalian

🔸انتقال سریع مدل فایل ETABS به PERFORM 3D

با توجه به روند کند مدلسازی در نرم افزار PERFORM 3D راهکار ارائه شده در ویدیو بسیار موثر در تسریع کار در این نرم افزار می باشد.

@omranworkshop
markaztarahi.com

_ویدیو دوم:
_ روش انتقال نتایج تصحیح شده ی طراحی برشی ستون های قاب خمشی متوسط بتن آرمه به نرم افزار نقشه کشی ETABSMATE

@mojtabamohebalian
@omranworkshop
markaztarahi.com

_ویدیو اول:
_کنترل برش ستون های قاب خمشی بتن آرمه متوسط و اصلاح نتایج طراحی نرم افزار ETABS
( بر اساس توضیحات فوق ⬆️ )

@mojtabamohebalian
@omranworkshop
markaztarahi.com

🔸مشکل طراحی ستون های قاب خمشی متوسط بتنی در ETABS

با عرض سلام خدمت همراهان عزیز
در طراحی آرماتور های برشی مربوط به تیر ها و ستون های قاب خمشی متوسط اگر به جزئیات طراحی عضو ، پنجره shear details مراجعه کنید در جدول design forces مقادیر مورد نظر آیین نامه را به این شرح گزارش داده است:

نیروی Vu: برش موجود تحت ترکیب بار متعارف

نیروی Factored Vu :در ستون ها برش موجود تحت ترکیب بار تشدید یافته و در تیر ها برش موجود تحت ترکیب بار با زلزله ی 2 برابر شده است

نیروی Vp : برش محاسبه شده تحت لنگر خمشی اسمی دو انتهای عضو با انحنا دوجهته

نیروی Vg در تیر ها : نیروی برشی حداکثر عضو تحت بار ثقلی ضریبدار

در جداول ناحیه capacity shear ، مقدار Vp را بر اساس لنگر های خمشی اسمی محاسبه و گزارش داده است

طبق آیین نامه ، برش طراحی ستون برابر min : Factored Vu , Vp است که نرم افزار نیز بر همین اساس عمل میکند . در پنجره envelop در ناحیه shear reinforcment در جدول مقدار design Vu همین مقدار مورد نظر است که برای طراحی در نظر گرفته شده است.

در تیر ها ، نیروی برشی Vp با Vg جمع میشود ، زیرا اثر بار ثقلی روی تیر در زمان تشکیل مفصل پلاستیک خمشی در دو انتهای تیر ، در مقدار نیروی برشی تاثیر گذار است . پس برای تیر ها نیروی برشی طراحی min: Factored Vu , Vp+Vg است .

نکته ی قابل توجه در محاسبات نرم افزار این است که در محاسبه ی Vp در ستون ها یک اشکالی در محاسبات نرم افزار وجود دارد . نرم افزار در محاسبه Vp ستون ها ، ظرفیت خمشی اسمی تیر های متصل به گره های ستون را نیز در نظر میگیرد و حداقل این دو ظرفیت خمشی اسمی تیر ها و ظرفیت خمشی اسمی ستون را برای محاسبه Vp در نظر میگیرد که این موضوع مطابق آیین نامه نیست و باعث میشود معمولا آرماتور برشی کمی در ستون ها توسط نرم افزار محاسبه و گزارش شود.
(در منوال ETABS در ACI318-14 فصل سوم ، بند3.4.4 design column shear reinforcment صفحه 3-23 و 3-24 این موضوع نوشته شده است)

راه حل : نرم افزار Vp را برای ستون ها مقدار حداقل ظرفیت خمشی اسمی ستون و ظرفیت خمشی اسمی تیر های متصل به ستون در نظر میگیرد. پس اگر ظرفیت خمشی اسمی تیر ها را مقدار بزرگی به نرم افزار وارد کنیم ، دیگر حاکم نمیشود و همان ظرفیت خمشی اسمی ستون برای محاسبه Vp استفاده میشود .
برای رفع مشکل ذکر شده ، کافی است پس از طراحی سازه ، در یک فایل جداگانه به طراحی برشی ستون ها به این صورت بپردازید: در frame section تیر ها ، ناحیه reinforcing area owerwrites for ductile beams مقادیر top bars و bottom bars در دو انتهای تیر را سطح آرماتور زیادی معرفی کنید . سپس تحلیل سازه و طراحی سازه را انجام دهید و آرماتور برشی ستون ها را از نرم افزار خروجی بگیرید. در این صورت عملا ظرفیت خمشی تیر ها در محاسبه ی برش ستون ها بی نهایت شده و کنترل برش ستون ها به درستی و مطابق آیین نامه انجام میشود.

@mojtabamohebalian
@omranworkshop
markaztarahi.com

نکاتی از فصل ۵ استاندارد ۲۸۰۰ که شامل حال سوله ها نیز میشود
@omranworkshop
@mojtabamohebalian
www.markaztarahi.com

عزیزانی که هر کدام از دوره های آموزشی را تهیه کرده اند و در گروه پشتیبانی آن دوره عضو نیستند ، لطفا به یکی از ID های زیر جهت عضویت در گروه پشتیبانی آموزشی پیام دهند. هر دوره گروه پشتیبانی آموزشی مجزایی دارد.
@hesamnasr94
@mojtabamohebalian

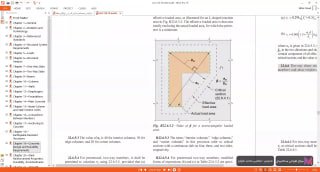

🔻کنترل برش پانچ فونداسیون برای دیوار برشی L شکل و C شکل در نرم افزار SAFE

_مجتبی محب علیان
@mojtabamohebalian
@omranworkshop
markaztarahi.com
