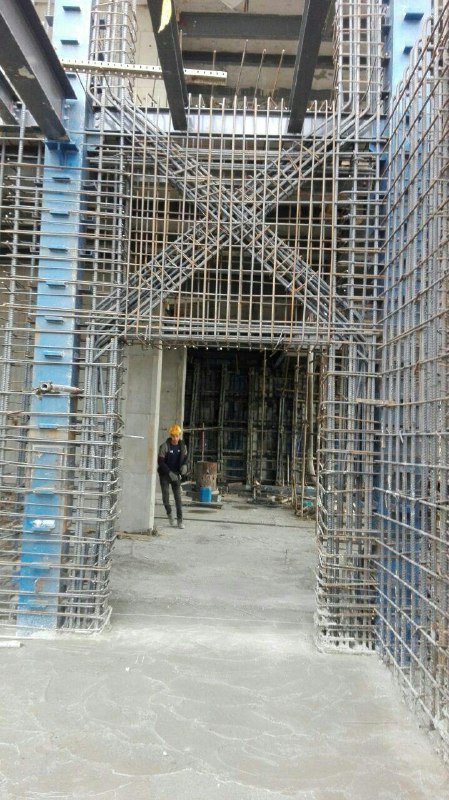

دیوار برشی با تیر همبند در سازه فولادی و بتنی
@omranworkshop
markaztarahi.com

دوستان عزیز با توجه به شیوع کرونا و فرا رسیدن روز طبیعت ، لطفاً امسال در خانه بمانید تا همگی با کمک هم از این روزهای سخت عبور کنیم 🙏

اتصال روکش بتنی ستون به سقف سازه ای:
آرماتور طولی وصله شونده در سقف کاشته شده است . (به وسیله گروت اپوکسی این آرماتور با کاشته شده با سقف درگیری کامل پیدا میکند)
این آرماتور با آرماتور های طولی روکش بتنی طبقه بالا و پایین وصله میشود .
.

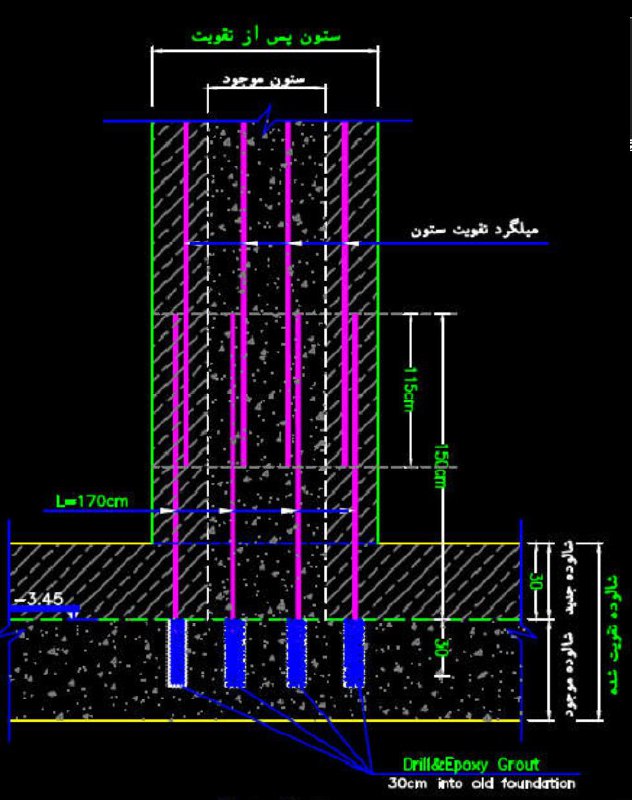

نما اتصال آرماتور های طولی روکش بتنی ستون به فونداسیون

بهسازی ستون : روکش بتنی برای تقویت ستون ستون موجود استفاده میشود . برای اتصال روکش بتنی به ستون موجود در سازه برای اتصال بتن جدید به بتن قدیم از آرماتور های انتقال برش که در ستون موجود کاشته میشود استفاده میکنند . همچنین میتوان انتهای آرماتور انتقال برش را قلاب قرار داد تا به وسیله ی آن میلگرد های طولی موجود در روکش بتنی را مهار نمود .در صورتی که اجرای خاموت دور تا دور روکش بتنی (که تمام آرماتور های طولی روکش بتنی را فرا میگیرد) از نظر اجرایی مقدور نباشد ، میتوان آن را به صورت دو آرماتور U شکل (چنگکی) که به یک دیگر وصله میشوند اجرا نمود.

بهسازی پی : اتصال فونداسیون جدید به فونداسیون قدیم : جهت اتصال فونداسیون جدید به فونداسیون موجود از آرماتور های کاشته شده با چسب گروت اپوکسی در پی موجود استفاده میشود که وظیفه این آرماتور ها انتقال برش بین دو قطعه ی بتنی جدید و قدیم است .

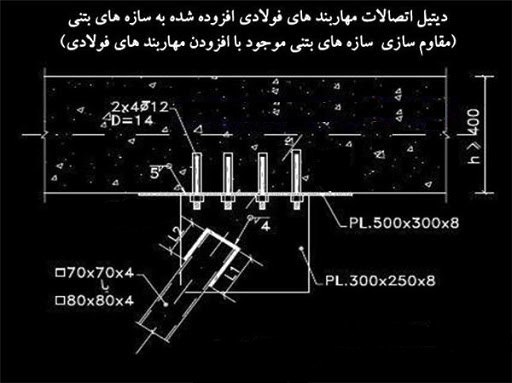

اتصال مهاربند به سازه بتنی : کاشت میلگرد در بتن با چسب گروت اپوکسی انجام میشود . سر میلگرد ها رزوه شده است تا به ورق فولادی اتصال پیچ شود. ورق گاست مهاربند به ورق اتصال جوش میشود .

🔴جزئیات اجرایی بهسازی سازه بتنی
@omranworkshop
markaztarahi.com
👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻

🔴 گروه پرسش و پاسخ محاسبات سازه ای

لینک گروه : https://t.me/joinchat/BMjkj0TE8fR8s_-5jAR4fQ

سلام ، پاسخ سوال اول : از نظر بنده هر دو روش قابل استفاده است ، چون تفاوت فاحشی در مقاطع نهایی ندارند . علت آن هم این است که وزن خرپشته در مقابل طبقات خیلی قابل توجه نیست و نیروی جانبی خیلی قابل توجهی به آن اعمال نمیشود که تفاوت زیادی بین این دو روش وجود داشته باشد.
اما روش اول را پیشنهاد میکنم به چند دلیل :
1- منطقی تر هست ، چون به هر صورت نیروی جانبی در خرپشته وجود دارد .
2-آیین نامه ای تر هست (با توجه به صفحه 62 استاندارد 2800 که در جدول خرپشته را آورده است)
3-راحت تر و ساده تر از روش دوم است

سوال دوم که پرسیدید « خرپشته را مدل نمیکنند و به عنوان بار mass در طبقه بام بار اعمال میکنند » ، در این حالت وزن خرپشته در وزن لرزه ای مدل اعمال میشود و در محاسبه ی زلزله ی استاتیکی و دینامیکی هم وجود دارد ، اما چون بار mass در ترکیب بار های ثقلی و ثقلی جانبی وجود ندارد ، در نتیجه وزن خرپشته در بارگذاری ثقلی دیده نشده است.(به عنوان مثال در محاسبه ی بار محوری ستون ها بار مرده و بار برف خرپشته دیگر وجود ندارد)
در نتیجه این روش اعمال بار mass در صورت عدم مدلسازی خرپشته نادرست است.
اما در حالتی که خرپشته مدل نشود و بار آن در طبقه بام به صورت dead , snow بارگذاری شود ، هم وزن خرپشته در وزن لرزه ای مدل اعمال شده است ، و هم در باگذاری ثقلی دیده شده است چون در ترکیبات بارگذاری بار dead و snow وجود دارد.

سلام مهندس دو تا سوال داشتم : کدام یکی از این دو روش را شما پیشنهاد میکنید؟
بعضی از مهندسین خرپشته را که مدل نمیکنند ، وزن آن را به عنوان بار mass اعمال میکنند ، نه به عنوان dead , snow . آیا این کار اشکالی دارد؟

سلام ، در تحلیل طیفی هر المانی در مدل داشته باشید ، در محاسبات بر اساس سختی و جرم وارد میشود . یعنی اگر خرپشته را مدل کرده باشید ، در تحلیل طیفی با توجه به سختی و جرم خرپشته برای آن نیروی جانبی محاسبه میشود .
در صورتی که خرپشته وزنی کمتر از 25 درصد بام داشته باشد یکی از این دو روش را میتوانید استفاده کنید :

1- خرپشته را مدلسازی کنید و در تحلیل استاتیکی نیز توزیع بار را از تراز پایه تا خرپشته قرار دهید . (اما در محاسبه ی دوره تناوب تجربی برای محاسبه ی ضریب زلزله باید H سازه را تا طبقه ی بام در نظر بگیرید ، چون وزن خرپشته کمتر از 25% بام است)
در این شرایط اعضای خرپشته نیز تحت بار جانبی نیز محاسبه میشوند.

2- خرپشته را مدلسازی نکنید و در تحلیل استاتیکی نیز توزیع بار قاعدتا از تراز پایه تا بام انجام میشود . وزن لرزه ای خرپشته شامل بار مرده و 20% بار برف را به عنوان بار dead و snow در طبقه ی بام به صورت نقطه ای اعمال کنید . در این حالت این وزن خرپشته در وزن لرزه ای مدل و در بارگذاری برای تحلیل آورده شده است و این وزن لرزه ای هم در تحلیل استاتیکی و هم تحلیل دینامیکی مورد استفاده قرار میگیرد .(در این حالت اعضای خرپشته تحت بار جانبی محاسبه نمیشوند و فقط تحت بار ثقلی در یک فایل جداگانه آنها را بررسی کنید)

سلام برای خرپشته در تحلیل طیفی چه کارهایی باید کلا انجام بدیم؟

🔴سوال در مورد اعمال بار خرپشته در تحلیل دینامیکی

🔴 گروه پرسش و پاسخ محاسبات سازه ای

لینک گروه : https://t.me/joinchat/BMjkj0TE8fR8s_-5jAR4fQ
