NAT'О ИСПОЛЬЗОВАТЬ NAT В VPN-ТУННЕЛЯХ ИЛИ НЕ NAT'О? ВОТ В ЧЕМ ВОПРОС

В VPN-туннелях site-to-site (объединение сетей) не надо использовать NAT, кроме некоторых частных случаев, о которых мы поговорим отдельно. Если вы видите, что у вас нет связи между сетями без NAT, то с вероятностью 99,99 % вы используете "костыль", которым решаете проблему с ошибками в настройке маршрутизации.

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

РУССКИЙ ЯЗЫК И IT

При поступлении в ВУЗ я больше беспокоился за русский язык, чем за математику. С точными науками у меня всегда все намного проще складывалось.

Ниже я приведу небольшую подборку слов, в которых очень часто ошибаются.

✅ ТраФик

✅ ПриоритЕт, но приоритИзация

✅ ДемИлИтаризация (используется в DMZ)

✅ ФаЙрвол

✅ БрАндмауэр

✅ ИнжЕнер, но инжИниринг

✅ ДецибеЛ

✅ КЕш

✅ ХЕш

✅ АнтеННа

✅ СвиТЧ

✅ ТуННель


Расписывать для всего, почему так или эдак, я не буду. Остановлюсь только на  двух словах.

Слово "траФик", которое пишется с одной буквой "ф", а не с двумя. Меня всегда умиляет аргумент с отсылкой к тому, что в английском языке "100 %, зуб даю, мамой клянусь" traFFic пишется с двумя f. Меня интересует, почему тогда слово "адрес" не пишут "аДДреСС", т.к. в английском языке пишется aDDreSS? Русский язык - это самостоятельная единица, а не производная от английского.

"ПриоритИзация". Основной аргумент в пользу неверного написания "приоритЕзация" - это то, что проверочным словом является слово "приоритЕт". Есть более сложное и более научное объяснение, которого я и сам не помню. 😁 Объясню простым языком. По правилам словообразования в русском языке должно было бы быть "приориТЕтизация". Вот это самое "те" удаляется. О чем мы, как носители языка, не задумываемся, и получается именно "приоритИзация".

P. S. Правильность написания этого поста и других моих постов проверяет Вика, которая работает корректором. То есть это не человек, у которого в школе была пятерка по русскому языку, а человек, который по высшему образованию и по работе должен уметь искать ошибки в текстах на русском языке.


🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

У ВАС ЕСТЬ ЛИШНИЕ ДЕНЬГИ? ТОГДА МЫ ИДЕМ К ВАМ...

Ethernet-кабель длиной 2м за 109.990 рублей.

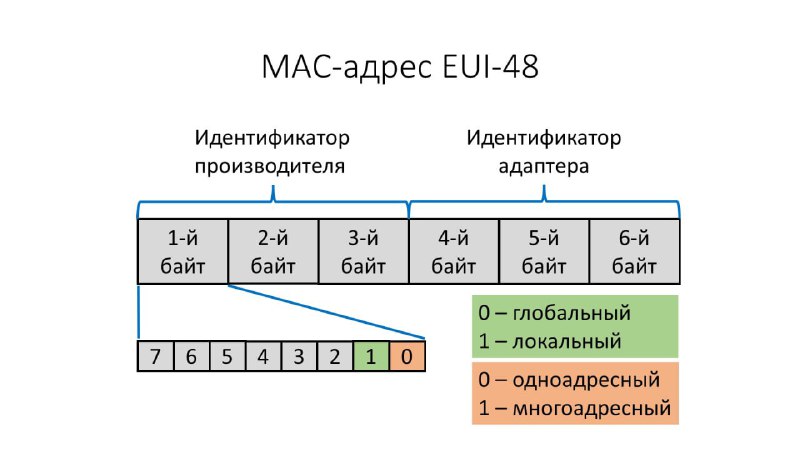

СТРУКТУРА MAC-АДРЕСА

Любой MAC-адрес делится на две части:
* идентификатор производителя (3 байта);
* идентификатор адаптера у конкретного производителя (3 байта).

Особый интерес представляют нулевой и первый биты первого байта в идентификаторе производителя. Каждый из этих битов может иметь два значения: 0 и 1.

Нулевой бит:
0 = адрес является одноадресным,
1 = адрес является многоадресным.

Первый бит:
0 = адрес является глобальным,
1 = адрес является локальным.

Глобальный MAC-адрес – это адрес, который может быть назначен сетевому интерфейсу на заводе. Локальный MAC-адрес – это адрес, который может быть назначен администратором сети в случае, если ему надо использовать собственную адресацию. В общем, это что-то вроде "белой" и "серой" адресации.

Итак, сетевому интерфейсу на заводе может быть назначен только MAC-адрес, который одновременно является и одноадресным, и глобальным. То есть и нулевой, и первый биты должны быть равны нулю. В приведенном выше тесте под это условие попадают только два MAC-адреса: 3C-7C-3F-F5-7F-6E и 74-4D-28-29-1A-95.


🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

ВОЗМОЖНЫЕ MAC-АДРЕСА ОТПРАВИТЕЛЕЙ

Посмотрите приведенные выше скриншоты.

На одном скриншоте представлена таблица, из которой видно, что широковещательные и групповые адреса не могут быть отправителями кадров. Что более чем логично.

А на другом скриншоте представлен кадр в отображении Wireshark, у которого MAC-адресом отправителя является групповой адрес из второго варианта ответа (3D-7C-3F-F5-7F-6E). На скриншоте явным образом видно, что Wireshark говорит, что такой MAC-адрес не может быть адресом отправителя кадра, т.к. он является групповым адресом.

Исходя из приведенной выше информации, следующие MAC-адреса не могут быть адресами – отправителями кадров:
* 3D-7C-3F-F5-7F-6E и 3F-7C-3F-F5-7F-6E, т.к. являются многоадресными адресами.
* FF:FF:FF:FF:FF:FF, т.к. является широковещательным адресом.

В следующем посте я расскажу, как отличить одноадресный кадр от многоадресного, а также расскажу о том, почему MAC-адрес 3E-7C-3F-F5-7F-6E не может быть назначен сетевому интерфейсу при производстве, несмотря на то что он является одноадресным.

P. S. О том, как я создал кадр с многоадресным адресом отправителя, я писал на канале "MikroTik сэнсей" в этом посте.

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

ЗАЧЕМ РАЗБИРАТЬСЯ В MAC-АДРЕСАХ

После предыдущих двух вопросов я неоднократно услышал один и тот же вопрос: зачем надо так глубоко понимать MAC-адресацию?

Приведу простейший пример: вам надо вручную назначить MAC-адрес. Если вы будете выбирать MAC-адрес наугад, то с вероятностью 50 % вы выберите многоадресный адрес с которого нельзя отправлять кадры. Да, каждый второй MAC-адрес является многоадресным. Жестоко, но как есть.

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

КОРРЕКТНЫЕ ОТВЕТЫ НА ДВА ПРЕДЫДУЩИХ ВОПРОСА

Выберите все MAC-адреса, которые могут быть использованы в качестве MAC-адреса отправителя кадра.
3С-7С-3F-F5-7F-6E
3E-7С-3F-F5-7F-6E
74-4D-28-29-1A-95


Выберите все MAC-адреса, которые могут быть назначены сетевому интерфейсу при его производстве.
3С-7С-3F-F5-7F-6E
74-4D-28-29-1A-95

Почему именно эти ответы являются корректными и почему только они я напишу в следующем посте.


🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

СОДЕРЖИМОЕ ETHERNET-ЗАГОЛОВКА

Ethernet-заголовок состоит из трех частей:
* MAC-адрес получателя,
* MAC-адрес отправителя,
* EtherType.

Я думаю, что с MAC-адресами получателя и отправителя все и так ясно. Поэтому про них я скажу только то, что MAC-адрес получателя стоит самым первым не просто так. Коммутаторы коммутируют кадры на основе MAC-адреса получателя. И чтобы можно было как можно раньше принять решение относительно того, через какой порт отправлять кадр, MAC-адрес получателя и указывается в первую очередь.

Поле EtherType используется для того, чтобы подсказать получателю, каким именно образом надо интерпретировать дальнейшие данные. Так, дальнейшая информация может быть совершенно разной: IPv4 (0x0800), IPv6 (0x86DD), ARP (0x0806) и т.д.

Мой опыт преподавания говорит о том, что понимание смысла этого поля вызывает большие затруднения. Поэтому попробую разобрать его на конкретном примере, который можно увидеть на приведенном выше скриншоте.
Как правило, заголовки следующих протоколов могут содержать аналогичную информацию с "подсказками", как именно надо интерпретировать дальнейшую информацию. На приведенном выше скриншоте можно увидеть, что в ethernet-заголовке содержится "подсказка" в виде поля EtherType со значением 0x8100, которая говорит, что далее будет VLAN-заголовок. Во VLAN-заголовке содержится "подсказка" в виде содержимого поля TPID, в которой говорится, что дальнейшие данные надо интерпретировать как протокол IPv4. И далее в IP-заголовке есть "подсказка" в виде поля Protocol, в которой говорится, что дальнейшие данные надо интерпретировать как ICMP-протокол. Отдельно отмечу, что форматы и значения полей EtherType и TPID полностью совпадают. А вот формат и значения поля Protocol уже являются другими.

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

ТРАФИК, КОТОРЫЙ ХОДИЛ ЧЕРЕЗ ЖОПУ

Ранее я работал в системном интеграторе "Стэп Лоджик". Посадили меня в GE Money Bank. Сейчас такого в РФ уже нет. Наша команда отвечала за связь с точками кредитования по всей России. На одной из точек в Казани в какой-то момент связь по IP-телефонии стала очень плохой. Что в итоге выяснилось? Трафик из Москвы в Казань шел по условному прямому пути, а в обратную сторону шел через задницу. Уходил куда-то в Европу и потом возвращался в РФ.

Нюанс в том, что путь трафика в одном направлении не обязательно будет совпадать с путем трафика в обратном направлении. Поэтому, когда из Москвы делали трассировку до Казани, все было отлично. А вот когда делали трассировку из Казани в Москву, картинка очень сильно отличалась. Этот опыт потом много раз пригодился мне в жизни.

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

КАДР VS ПАКЕТ. ЧАСТЬ 2

В этом посте я расскажу про то, когда какой термин используют, а также разберу некоторые неоднозначные ситуации.

Есть очевидные примеры:
*️⃣ Коммутаторы коммутируют кадры, т.к. для коммутации учитываются только MAC-адреса, которые содержатся в заголовках канального уровня. Коммутаторы вообще ничего не знают об IP-адресах, номерах портов и т.д.
*️⃣ Маршрутизаторы маршрутизируют пакеты, т.к. для маршрутизации учитываются только IP-адреса, которые содержатся в заголовках сетевого уровня.
*️⃣ Когда речь идет о надежности доставки, чаще всего в контекстах протоколов TCP и UDP, используются термины "сегмент" и "дейтаграмма".

Но бывают и неоднозначные ситуации. Попробуем в них разобраться.
*️⃣ Как правильно: "ARP-пакет" или "ARP-кадр"? Я считаю, что более корректным будет термин "ARP-кадр", т.к. ARP-кадры: 1) не маршрутизируются, 2) вообще не имеют заголовка сетевого уровня.
*️⃣ Как правильно: "DHCP-пакет" или "DHCP-кадр"? DHCP-кадры уже имеют заголовок сетевого уровня, но при этом они все равно не маршрутизируются (DHCP Relay не в счет). Я считаю, что в этом случае применимы оба термина. Я выбираю термин, основываясь на контексте. Если акцент надо сделать на содержимом заголовка канального уровня, я использую термин "DHCP-кадр", если акцент надо сделать на содержимом заголовка сетевого уровня, то я использую термин "DHCP-пакет".

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

КАДР VS ПАКЕТ. ЧАСТЬ 1

Очень часто термины "кадр" и "пакет" путают или просто не понимают разницы между ними. На картинке выше приведена схема, на которой видно, какие заголовки учтены в каком виде протокольной единицы данных (PDU – Protocol Data Unit).

В кадре учитывается заголовок канального уровня и концевик (FCS). Под определение "данные кадра" попадают как сами полезные данные, которые переносятся в кадре, так и все прочие заголовки: заголовок сетевого уровня, заголовок транспортного уровня и любые другие заголовки, если они имеются.

В пакете учитывается заголовок сетевого уровня. Под определение "данные пакета" подпадают как сами полезные данные, которые переносятся в пакете, так и заголовок транспортного уровня, и любые другие заголовки, если они имеются.

В сегменте или дейтаграмме учитывается заголовок транспортного уровня. Под определение "данные сегмента/дейтаграммы" подпадают как сами полезные данные, которые переносятся в сегменте/дейтаграмме, так и и любые другие заголовки, если они имеются. Термин "сегмент" используется, если протокол транспортного уровня гарантирует доставку. Чаще всего это протокол TCP. Термин "дейтаграмма" используется, если протокол транспортного уровня не гарантирует доставки. Чаще всего это протокол UDP.

🔶 ОНЛАЙН-КУРС "АРХИТЕКТУРА СОВРЕМЕННЫХ КОМПЬЮТЕРНЫХ СЕТЕЙ" 🔶

ИП Скоромнов Дмитрий Анатольевич, ИНН 331403723315

ИНТЕРФЕРЕНЦИЯ И КОЛЛИЗИИ В IEEE 802.11 (WI-FI)

Интерференция является причиной коллизий. Но важно понимать, что интерференция может возникнуть в любой точке пространства, а коллизии могут возникнуть только в месте расположения приемной антенны.

Интерференция – это явление с точки зрения физики. А коллизия – это результат интерференции с точки зрения протокола IEEE 802.11.

Интерференция происходит на первом уровне модели OSI, а коллизии обнаруживаются на втором уровне модели OSI.

ХАРАКТЕРИСТИКИ ВОЛН ПОСЛЕ ИНТЕРФЕРЕНЦИИ

После прохождения области наложения исходные волны продолжают распространяться независимо друг от друга, сохраняя все свои исходные характеристики (амплитуду, частоту, фазу, направление и др.). Это очень важный момент, т.к. существует распространенное заблуждение, которое заключается в убеждении, что волны "сбивают" друг друга и после прохождения точки, в которой произошла интерференция, волны или больше не существуют, или существуют с измененными характеристиками из-за интерференции.

Видеодемонстрация показывает, что это не так.

ИНТЕРФЕРЕНЦИЯ

Интерференция – явление, выражающееся в наложении в пространстве двух или более когерентных волн, приводящее к увеличению или уменьшению амплитуды результирующей волны.

Результирующая волна – волна, образующаяся в результате интерференции.
