🧪 روز یازدهم چالش 15 روزه آشنایی با تجهیزات پزشکی
آنالایزر آزمایشگاهی | Laboratory Analyzer

🔴 یکی از مهم‌ترین تجهیزات آزمایشگاه‌های پزشکی:


🤔 تا حالا فکر کردی چطور در آزمایشگاه، مقدار موادی مثل قند خون، چربی‌ها، آنزیم‌ها و مواد مختلف خون در مدت کوتاهی اندازه‌گیری می‌شوند؟

جواب: آنالایزر آزمایشگاهی


⁉️ آنالایزر آزمایشگاهی چیست؟
آنالایزر آزمایشگاهی دستگاهی است که با استفاده از روش‌های مختلف فیزیکی، شیمیایی یا نوری، نمونه‌های بیمار مانند خون، سرم، پلاسما یا ادرار را بررسی کرده و مقدار مواد موردنظر را اندازه‌گیری می‌کند. این دستگاه‌ها در آزمایشگاه‌های تشخیص پزشکی برای انجام تعداد زیادی آزمایش با سرعت و دقت بالا استفاده می‌شوند.



💡 نکته: آنالایزرها فقط مخصوص یک آزمایش نیستند؛ بسته به نوع دستگاه می‌توانند ده‌ها یا حتی صدها تست مختلف را انجام دهند.

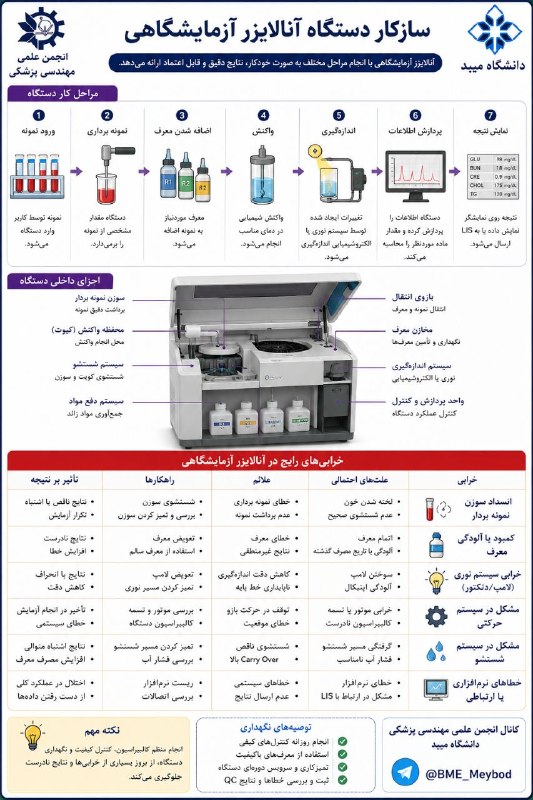

⚙️ آنالایزر آزمایشگاهی چطور کار می‌کند؟
به زبان ساده:
نمونه بیمار > آماده‌سازی نمونه > اضافه‌شدن معرف >واکنش > اندازه‌گیری > پردازش > نتیجه آزمایش
ابتدا نمونه وارد دستگاه می‌شود. سپس دستگاه بر اساس نوع آزمایش، مقدار مشخصی از معرف (Reagent) را به نمونه اضافه می‌کند. واکنش ایجادشده توسط سیستم اندازه‌گیری دستگاه بررسی شده و اطلاعات به وسیله سیستم پردازش تحلیل می‌شود. در نهایت نتیجه روی نمایشگر نشان داده یا برای سیستم آزمایشگاه ارسال می‌شود.
در واقع یک آنالایزر فقط یک دستگاه اندازه‌گیری ساده نیست؛ بلکه ترکیبی از:
🧪 سیستم نمونه‌برداری
💧 سیستم انتقال نمونه و معرف
🧴 سیستم معرف‌ها
⚗️ سیستم واکنش و انکوباسیون
💡 سیستم اندازه‌گیری
🧠 سیستم پردازش اطلاعات
💻 نمایشگر و نرم‌افزار
🚨 سیستم‌های هشدار و کنترل
است.


🔑 مهم‌ترین اصطلاحات آنالایزر آزمایشگاهی:
Sample | نمونه
ماده‌ای که از بیمار دریافت شده و برای انجام آزمایش وارد دستگاه می‌شود.
Reagent | معرف
ماده‌ای که برای ایجاد یا تسهیل واکنش موردنیاز آزمایش به نمونه اضافه می‌شود.
Calibration | کالیبراسیون
فرایندی برای اطمینان از صحت رابطه بین سیگنال اندازه‌گیری‌شده و مقدار واقعی ماده موردنظر.
QC | کنترل کیفیت
استفاده از نمونه‌های کنترل برای بررسی اینکه دستگاه و فرایند آزمایش، نتایج قابل‌اعتمادی ارائه می‌دهند.
Throughput | ظرفیت کاری
تعداد نمونه یا آزمایشی که دستگاه می‌تواند در یک بازه زمانی مشخص پردازش کند.


🧩 اجزای اصلی آنالایزر آزمایشگاهی:
یک آنالایزر معمولاً شامل این بخش‌هاست:
سیستم ورود و شناسایی نمونه
سیستم نمونه‌برداری
سیستم انتقال نمونه و معرف
مخازن و سیستم نگهداری معرف
محفظه واکنش
سیستم اندازه‌گیری
سیستم شست‌وشو
سیستم پردازش و کنترل
نمایشگر و نرم‌افزار
سیستم دفع مواد مصرف‌شده
هرکدام از این بخش‌ها باید به‌درستی کار کنند، چون خطا در هر مرحله می‌تواند روی نتیجه نهایی آزمایش تأثیر بگذارد.


🔬 نتیجه آزمایش چگونه به دست می‌آید؟
بسته به نوع آنالایزر و آزمایش، دستگاه می‌تواند تغییرات مختلفی را اندازه‌گیری کند.
برای مثال در بسیاری از آنالایزرهای بیوشیمی، واکنش شیمیایی می‌تواند باعث تغییر رنگ محلول شود. دستگاه با استفاده از سیستم نوری، میزان این تغییر را اندازه‌گیری کرده و با استفاده از کالیبراسیون، آن را به مقدار موردنظر تبدیل می‌کند.
در برخی آنالایزرها نیز از روش‌هایی مانند ایمونواسی، الکتروشیمیایی یا اندازه‌گیری‌های الکتریکی استفاده می‌شود.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
در آنالایزر آزمایشگاهی، مهندس پزشکی با بخش‌های مکانیکی، الکترونیکی، نوری و نرم‌افزاری دستگاه سروکار دارد:
🔧 نصب و راه‌اندازی دستگاه
🧪 بررسی عملکرد سیستم نمونه‌برداری و انتقال نمونه
💡 بررسی سیستم‌های نوری و اندازه‌گیری
📏 انجام یا نظارت بر کالیبراسیون
🧫 بررسی عملکرد دستگاه با استفاده از کنترل‌های کیفی
⚡ انجام آزمون‌های ایمنی الکتریکی
🛠️ عیب‌یابی بخش‌های مکانیکی و الکترونیکی
📋 ثبت نتایج سرویس، نگهداری و کنترل کیفیت


🧠 یک نکته که باید یادت بمونه:
در آنالایزر آزمایشگاهی، دقت نتیجه فقط به خود دستگاه وابسته نیست؛ کیفیت نمونه، معرف‌ها، کالیبراسیون، کنترل کیفیت و عملکرد صحیح بخش‌های مختلف دستگاه هم اهمیت زیادی دارند.




🎯 جمع‌بندی روز یازدهم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
آنالایزر آزمایشگاهی دستگاهی است که با انجام خودکار مراحل مختلف آزمایش و اندازه‌گیری نمونه‌های بیمار، نتایج کمی یا کیفی را با سرعت و دقت مناسب در اختیار آزمایشگاه قرار می‌دهد.





🔥 سؤال چالش امروز:
چرا کالیبراسیون و کنترل کیفیت در آنالایزر آزمایشگاهی اهمیت زیادی دارد و اگر دستگاه کالیبره نباشد چه اتفاقی برای نتیجه آزمایش می‌افتد؟
@meybod_BME

🩺 روز دهم چالش 15 روزه آشنایی با تجهیزات پزشکی
سونوگرافی | Ultrasound

🔴 یکی از پرکاربردترین دستگاه‌های تصویربرداری پزشکی:


🤔 تا حالا فکر کردی پزشک‌ها چطور می‌تونن بدون جراحی، داخل بدن و اندام‌های مختلف رو مشاهده کنن؟

جواب: دستگاه سونوگرافی


⁉️ سونوگرافی چیست؟
سونوگرافی دستگاهی است که با استفاده از امواج صوتی با فرکانس بالا (اولتراسوند)، تصاویری از داخل بدن ایجاد می‌کند. این دستگاه در بررسی اندام‌هایی مثل کبد، کلیه، تیروئید، قلب، عروق و جنین کاربرد دارد.



💡 نکته: برخلاف تصویربرداری با اشعه ایکس و CT، سونوگرافی برای تشکیل تصویر از پرتو یونیزان استفاده نمی‌کند.



⚙️ سونوگرافی چطور کار می‌کند؟
به زبان ساده:
پروب → ارسال امواج اولتراسوند → برخورد با بافت‌ها → بازتاب امواج → دریافت توسط پروب → پردازش → تشکیل تصویر
پروب دستگاه، امواج صوتی با فرکانس بالا را به داخل بدن ارسال می‌کند. این امواج هنگام عبور از بافت‌های مختلف، بسته به ویژگی‌های بافت، به میزان متفاوتی بازتاب پیدا می‌کنند. پروب بازتاب‌ها را دریافت می‌کند و سیستم پردازش دستگاه، اطلاعات را به تصویر تبدیل می‌کند.
در واقع سونوگرافی فقط یک صفحه نمایش نیست؛ بلکه ترکیبی از:
📡 پروب یا ترانسدیوسر
⚡ مدارهای ارسال و دریافت سیگنال
🧠 سیستم پردازش تصویر
💻 نمایشگر
🎛️ سیستم کنترل
💾 سیستم ذخیره و انتقال تصاویر
است.


🔑 مهم‌ترین اصطلاحات سونوگرافی:
Frequency | فرکانس
فرکانس امواج اولتراسوند است که روی قدرت تفکیک تصویر و عمق نفوذ تأثیر دارد.
Gain | گین
میزان تقویت سیگنال دریافتی و در نتیجه روشنایی کلی تصویر را کنترل می‌کند.
Depth | عمق
عمق ناحیه‌ای را که دستگاه برای تصویربرداری نمایش می‌دهد تعیین می‌کند.
TGC | Time Gain Compensation
امکان تنظیم تقویت سیگنال در عمق‌های مختلف را فراهم می‌کند تا تصویر یکنواخت‌تر دیده شود.
Doppler | داپلر
برای بررسی حرکت و جریان خون استفاده می‌شود.


🧩 اجزای اصلی دستگاه سونوگرافی:
یک دستگاه سونوگرافی معمولاً شامل این بخش‌هاست:
پروب‌های اولتراسوند
سیستم ارسال و دریافت امواج
مدارهای پردازش سیگنال
پردازنده تصویر
نمایشگر
صفحه‌کلید و کنترل‌ها
سیستم ذخیره‌سازی تصاویر
منبع تغذیه
هرکدام از این بخش‌ها در ایجاد و نمایش تصویر باکیفیت نقش دارند.


🫧 چرا ژل روی پوست استفاده می‌شود؟
بین پوست و پروب، وجود هوا می‌تواند باعث بازتاب شدید امواج اولتراسوند شود و انتقال آن‌ها به بدن را کاهش دهد. ژل سونوگرافی با ایجاد تماس مناسب بین پروب و پوست، انتقال امواج را بهتر می‌کند و به تشکیل تصویر کمک می‌کند.


📡 تصویر سونوگرافی چگونه ساخته می‌شود؟
پروب، پالس‌های اولتراسوند را ارسال می‌کند و سپس پژواک برگشتی را دریافت می‌کند. دستگاه با بررسی زمان برگشت و شدت این پژواک‌ها، موقعیت و ویژگی نسبی ساختارهای داخل بدن را تخمین می‌زند و آن‌ها را به نقاط مختلف تصویر تبدیل می‌کند.
در سونوگرافی داپلر نیز از تغییرات فرکانس امواج بازتاب‌شده برای بررسی حرکت خون استفاده می‌شود.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
در دستگاه سونوگرافی، مهندس پزشکی علاوه بر نگهداری عمومی، با بخش‌های الکترونیکی و تصویربرداری دستگاه سروکار دارد:
🔧 بررسی عملکرد پروب‌ها و کابل‌های آن‌ها
📡 بررسی سیستم ارسال و دریافت سیگنال
🖥️ بررسی کیفیت و عملکرد نمایشگر
🧪 انجام تست‌های کنترل کیفیت تصویر
📏 بررسی دقت اندازه‌گیری‌ها و کالیبراسیون‌های مربوطه
⚡ انجام آزمون‌های ایمنی الکتریکی
🛠️ عیب‌یابی بخش‌های الکترونیکی و سیستم‌های پردازش
📋 ثبت نتایج سرویس و کنترل کیفیت دستگاه


🧠 یک نکته که باید یادت بمونه:
سونوگرافی با ارسال و دریافت امواج صوتی و تحلیل پژواک آن‌ها، اطلاعاتی درباره ساختارهای داخل بدن به دست می‌آورد و آن‌ها را به تصویر تبدیل می‌کند.


🎯 جمع‌بندی روز دهم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
سونوگرافی دستگاهی است که با استفاده از امواج اولتراسوند و تحلیل بازتاب آن‌ها از بافت‌های بدن، تصاویر تشخیصی ایجاد می‌کند.







🔥 سؤال چالش امروز:
چرا برای سونوگرافی از ژل استفاده می‌کنیم و اگر بین پروب و پوست هوا وجود داشته باشد چه اتفاقی برای تصویر می‌افتد؟
@meybod_BME

🖥️ روز نهم چالش 15 روزه آشنایی با تجهیزات پزشکی
مانیتور علائم حیاتی | Patient Monitor

🔴 یکی از پرکاربردترین دستگاه‌های بیمارستانی:

🤔 تا حالا فکر کردی پزشکان و پرستاران چطور می‌توانند وضعیت لحظه‌ای بیمار را بدون انجام آزمایش‌های مکرر زیر نظر داشته باشند؟
جواب: مانیتور علائم حیاتی

⁉️ مانیتور علائم حیاتی چیست؟
مانیتور علائم حیاتی دستگاهی است که به‌صورت پیوسته یا دوره‌ای، پارامترهای حیاتی بیمار را اندازه‌گیری و روی نمایشگر نشان می‌دهد. این دستگاه در بخش‌هایی مثل ICU، CCU، اورژانس، اتاق عمل و بخش‌های بستری کاربرد زیادی دارد.


💡 نکته: مانیتور علائم حیاتی وظیفه اصلی‌اش اندازه‌گیری و نمایش وضعیت فیزیولوژیک بیمار است و خودش بیماری را درمان نمی‌کند.


⚙️ مانیتور علائم حیاتی چطور کار می‌کند؟
به زبان ساده:
بیمار > سنسورها و الکترودها> دریافت سیگنال > پردازش > نمایش اطلاعات > آلارم در شرایط غیرطبیعی
سنسورها و الکترودهای متصل به بیمار، سیگنال‌های مختلف بدن را دریافت می‌کنند. دستگاه این سیگنال‌ها را پردازش کرده و اطلاعاتی مانند ضربان قلب، فشار خون، میزان اشباع اکسیژن و تعداد تنفس را روی نمایشگر نشان می‌دهد.
در واقع مانیتور فقط یک صفحه نمایش نیست؛ بلکه ترکیبی از:
📡 سنسورها و مبدل‌ها
🧠 سیستم پردازش سیگنال
💻 نمایشگر
🚨 سیستم آلارم
🔋 منبع تغذیه و باتری
⚙️ ماژول‌های اندازه‌گیری
است.

🔑 مهم‌ترین پارامترهای مانیتور:
❤️ ECG | الکتروکاردیوگرام
فعالیت الکتریکی قلب را ثبت می‌کند و از آن می‌توان برای نمایش ریتم و ضربان قلب استفاده کرد.
💓 HR | Heart Rate
تعداد ضربان قلب در دقیقه.
🩸 SpO₂ | Oxygen Saturation
درصد اشباع اکسیژن خون که معمولاً با پالس‌اکسی‌متر اندازه‌گیری می‌شود.
🩺 NIBP | فشار خون غیرتهاجمی
فشار خون بیمار را با استفاده از کاف اندازه‌گیری می‌کند.
🫁 RR | Respiratory Rate
تعداد تنفس‌های بیمار در دقیقه.
🌡️ Temperature | دمای بدن
دمای بدن را با استفاده از سنسور دما اندازه‌گیری می‌کند.

🧩 اجزای اصلی مانیتور علائم حیاتی:
یک مانیتور معمولاً شامل این بخش‌هاست:
ماژول ECG و کابل لیدها
پروب SpO₂
کاف فشار خون
سنسور دما
سنسور یا ماژول تنفس
نمایشگر
سیستم پردازش سیگنال
سیستم آلارم
منبع تغذیه و باتری
هرکدام از این بخش‌ها وظیفه مشخصی در دریافت، پردازش یا نمایش اطلاعات بیمار دارند.

📡 سیگنال‌های بدن چگونه به عدد تبدیل می‌شوند؟
سیگنال‌های فیزیولوژیک ابتدا توسط سنسورها دریافت می‌شوند. سپس مدارهای الکترونیکی، سیگنال را تقویت و فیلتر می‌کنند تا نویز و اختلالات کاهش پیدا کند. در مرحله بعد، سیستم پردازش دستگاه اطلاعات موردنظر را استخراج کرده و نتیجه را به‌صورت عدد، موج یا نمودار روی نمایشگر نشان می‌دهد.
برای مثال در ECG، فعالیت الکتریکی قلب به شکل موج ECG نمایش داده می‌شود و دستگاه می‌تواند ضربان قلب را نیز محاسبه کند.

🚨 آلارم‌های مانیتور چگونه کار می‌کنند؟
مانیتور دائماً پارامترهای اندازه‌گیری‌شده را با محدوده‌های تعیین‌شده مقایسه می‌کند. اگر مقدار یک پارامتر از محدوده تنظیم‌شده خارج شود یا مشکلی در اندازه‌گیری ایجاد شود، دستگاه می‌تواند آلارم صوتی و تصویری ایجاد کند.
برای مثال:
🔴 ضربان قلب خارج از محدوده
🔴 افت SpO₂
🔴 فشار خون غیرطبیعی
🔴 قطع شدن لید ECG
🔴 جدا شدن پروب SpO₂
🔴 مشکلات مربوط به اندازه‌گیری

👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
در مانیتور علائم حیاتی، مهندس پزشکی باید روی دقت اندازه‌گیری و صحت عملکرد ماژول‌های مختلف تمرکز کند:
📈 بررسی کیفیت و صحت سیگنال ECG
🩸 تست دقت اندازه‌گیری فشار خون
💓 بررسی عملکرد ماژول SpO₂ و صحت نمایش مقدار اشباع اکسیژن
🌡️ بررسی دقت اندازه‌گیری دما
🚨 تست عملکرد آلارم‌ها و محدوده‌های هشدار
🔌 انجام آزمون‌های ایمنی الکتریکی
🧪 استفاده از تجهیزات شبیه‌ساز برای بررسی عملکرد ماژول‌های اندازه‌گیری
📋 ثبت نتایج کنترل کیفیت و سرویس دستگاه
🧠 یک نکته که باید یادت بمونه:
مانیتور علائم حیاتی فقط «عدد نشان نمی‌دهد»؛ بلکه سیگنال‌های فیزیولوژیک بدن را دریافت، پردازش و به اطلاعات قابل‌استفاده برای تیم درمان تبدیل می‌کند.


🎯 جمع‌بندی روز نهم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
مانیتور علائم حیاتی دستگاهی است که با استفاده از سنسورها و ماژول‌های مختلف، پارامترهای حیاتی بیمار را اندازه‌گیری، پردازش و نمایش می‌دهد و در شرایط غیرطبیعی هشدار ایجاد می‌کند.


🔥 سؤال چالش امروز:
چرا ممکن است عدد SpO₂ روی مانیتور اشتباه نشان داده شود و چه عواملی می‌توانند روی عملکرد پالس‌اکسی‌متر تأثیر بگذارند؟
@meybod_BME

🦷 روز هشتم چالش 15 روزه آشنایی با تجهیزات پزشکی
یونیت دندانپزشکی | Dental Unit

🔴 یکی از پرکاربردترین تجهیزات در دندانپزشکی:

🤔 تا حالا فکر کردی دندانپزشک چطور هم‌زمان به آب، هوا، مکش، ابزارهای چرخشی و چراغ دسترسی دارد و همه را از یک مجموعه کنترل می‌کند؟
جواب: یونیت دندانپزشکی

⁉️ یونیت دندانپزشکی چیست؟
یونیت دندانپزشکی مجموعه‌ای از تجهیزات و سیستم‌های مختلف است که برای فراهم‌کردن امکانات موردنیاز دندانپزشک و بیمار در طول درمان استفاده می‌شود. این دستگاه معمولاً شامل سیستم تأمین آب و هوا، ساکشن، ابزارهای دندانپزشکی، چراغ و سیستم کنترل است و در درمان‌هایی مانند ترمیم، جرم‌گیری، درمان ریشه و جراحی‌های دندان کاربرد دارد.


💡 نکته: یونیت دندانپزشکی خودش یک ابزار درمانی واحد نیست؛ بلکه چندین سیستم را در یک مجموعه یکپارچه در اختیار دندانپزشک قرار می‌دهد.


⚙️ یونیت دندانپزشکی چطور کار می‌کند؟
به زبان ساده:
آب + هوای فشرده + برق → یونیت → کنترل و توزیع → ابزارهای دندانپزشکی → انجام درمان
هوای فشرده و آب از منابع مربوطه وارد یونیت می‌شوند. دستگاه این منابع را به بخش‌های مختلف مانند توربین، میکروموتور، سرنگ سه‌کاره و سیستم ساکشن منتقل می‌کند. دندانپزشک نیز از طریق کنترل‌های یونیت، ابزار و عملکرد موردنظر را انتخاب می‌کند.
در واقع یونیت دندانپزشکی ترکیبی از:
💨 سیستم هوای فشرده
💧 سیستم آب‌رسانی
🦷 ابزارهای دندانپزشکی
🔌 سیستم برق و کنترل
💦 سیستم ساکشن
💡 چراغ دندانپزشکی
🪑 صندلی بیمار
است.

🔑 مهم‌ترین بخش‌ها و پارامترهای یونیت:
Air Pressure | فشار هوا
هوای فشرده موردنیاز برای عملکرد برخی ابزارها مانند توربین را فراهم می‌کند.
Water Flow | جریان آب
برای خنک‌کردن ابزار و شست‌وشوی ناحیه درمان استفاده می‌شود.
Suction | ساکشن
بزاق، آب و ذرات ایجادشده در حین درمان را از محیط دهان خارج می‌کند.
Speed | سرعت ابزار
سرعت چرخش ابزارهایی مانند توربین و میکروموتور بر اساس نوع درمان تنظیم می‌شود.
Chair Position | وضعیت صندلی
امکان تنظیم موقعیت بیمار برای دسترسی مناسب‌تر دندانپزشک به ناحیه درمان را فراهم می‌کند.

🧩 اجزای اصلی یونیت دندانپزشکی:
یک یونیت معمولاً شامل این بخش‌هاست:
صندلی دندانپزشکی
چراغ دندانپزشکی
توربین
میکروموتور
سرنگ سه‌کاره
سیستم ساکشن
سیستم آب‌رسانی
سیستم هوای فشرده
پدال کنترل
سیستم کنترل یونیت

🦷 یونیت چگونه ابزارهای مختلف را فعال می‌کند؟
با قرارگرفتن ابزار روی تابلوی یونیت و فعال‌کردن آن، سیستم کنترل مسیر آب، هوا یا انرژی لازم را برای ابزار موردنظر فراهم می‌کند.
برای مثال، توربین با استفاده از هوای فشرده با سرعت بسیار بالا می‌چرخد و آب نیز برای خنک‌کردن محل کار به آن اضافه می‌شود.
در میکروموتور، سیستم کنترل امکان تنظیم عملکرد و سرعت چرخش ابزار را فراهم می‌کند.
💧 سیستم ساکشن چه کاری انجام می‌دهد؟
ساکشن با ایجاد فشار منفی، مایعات و ذرات موجود در دهان را جمع‌آوری می‌کند و از محیط درمان خارج می‌کند. این سیستم علاوه بر راحتی بیمار، به تمیز نگه‌داشتن محیط کار و کنترل آلودگی کمک می‌کند.

👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
در یونیت دندانپزشکی، مهندس پزشکی باید عملکرد سیستم‌های مختلف را به‌صورت یک مجموعه بررسی کند:
💨 بررسی فشار و دبی هوای ورودی و عملکرد ابزارهای پنوماتیکی
💧 بررسی سیستم آب‌رسانی و عملکرد مسیرهای آب
💦 بررسی عملکرد و قدرت سیستم ساکشن
⚙️ بررسی عملکرد توربین، میکروموتور و پدال کنترل
🪑 بررسی عملکرد موتورهای صندلی و سیستم‌های حرکتی
💡 بررسی چراغ و سیستم کنترل یونیت
⚡ انجام تست‌های ایمنی الکتریکی
📋 ثبت نتایج سرویس و کنترل عملکرد دستگاه

🧠 یک نکته که باید یادت بمونه:
یونیت دندانپزشکی یک سیستم یکپارچه است که آب، هوای فشرده، مکش، برق و ابزارهای مختلف را در اختیار دندانپزشک قرار می‌دهد تا فرایند درمان با کنترل و دسترسی مناسب انجام شود.


🎯 جمع‌بندی روز هشتم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
یونیت دندانپزشکی مجموعه‌ای از سیستم‌های مکانیکی، پنوماتیکی، آبی و الکتریکی است که امکانات موردنیاز دندانپزشک را برای انجام درمان‌های مختلف فراهم می‌کند.

🔥 سؤال چالش امروز:
چرا در توربین دندانپزشکی هم‌زمان با چرخش ابزار، آب نیز به محل درمان اسپری می‌شود؟

@meybod_BME

⚡ روز هفتم چالش 15 روزه آشنایی با تجهیزات پزشکی
الکتروکوتر | Electrosurgical Unit (ESU)

🔴 یکی از دستگاه‌های پرکاربرد در اتاق عمل:

🤔 تا حالا فکر کردی جراح‌ها هنگام عمل، چطور می‌توانند هم‌زمان با برش بافت، خونریزی را هم کنترل کنند؟
جواب: الکتروکوتر


⁉️ الکتروکوتر چیست؟
الکتروکوتر یا دستگاه جراحی الکتریکی وسیله‌ای است که با استفاده از انرژی الکتریکی با فرکانس بالا برای برش بافت و کنترل خونریزی در حین جراحی استفاده می‌شود. این دستگاه در اتاق عمل، جراحی عمومی، ارتوپدی، زنان، اورولوژی و بسیاری از اعمال جراحی کاربرد دارد.


💡 نکته: الکتروکوتر با تبدیل انرژی الکتریکی به انرژی حرارتی در بافت، اثر موردنظر را ایجاد می‌کند.


⚙️ الکتروکوتر چطور کار می‌کند؟
به زبان ساده:
منبع برق → مولد فرکانس بالا → کنترل توان → الکترود → بافت → ایجاد گرما → برش یا انعقاد
دستگاه جریان الکتریکی با فرکانس بالا تولید می‌کند. این جریان از طریق ابزار جراحی به بافت منتقل شده و گرمای ایجادشده باعث تغییر در بافت می‌شود.
در واقع الکتروکوتر فقط یک منبع برق نیست؛ بلکه ترکیبی از:
⚡ مولد انرژی فرکانس بالا
🎛️ سیستم کنترل توان
🔌 الکترود فعال
🛡️ سیستم الکترود برگشتی در حالت مونوپولار
🦶 پدال کنترل
🚨 سیستم‌های هشدار و ایمنی
💻 سیستم کنترل و نمایشگر
است.


🔑 مهم‌ترین پارامترهای الکتروکوتر:

Power | توان
مقدار انرژی الکتریکی اعمال‌شده به بافت که معمولاً بر حسب وات (W) تنظیم می‌شود.

Cut | برش
حالت مورد استفاده برای ایجاد برش در بافت.

Coagulation | انعقاد
حالت مورد استفاده برای ایجاد انعقاد و کنترل خونریزی.

Bipolar | بای‌پولار
در این روش دو الکترود در خود ابزار جراحی قرار دارند و جریان عمدتاً در مسیر کوتاه بین آن‌ها عبور می‌کند.

Monopolar | مونوپولار
در این روش جریان از الکترود فعال وارد بدن شده و از طریق الکترود برگشتی به دستگاه بازمی‌گردد.


🧩 اجزای اصلی الکتروکوتر:
یک دستگاه الکتروکوتر معمولاً شامل این بخش‌هاست:
مولد فرکانس بالا
منبع تغذیه
سیستم کنترل توان
الکترود فعال
قلم یا هندپیس جراحی
پدال پایی
الکترود برگشتی در حالت مونوپولار
نمایشگر
سیستم‌های هشدار و ایمنی
هرکدام از این قسمت‌ها در عملکرد صحیح و ایمن دستگاه نقش دارند.


⚡ الکتروکوتر چگونه باعث برش یا انعقاد می‌شود؟
نوع اثر ایجادشده به عواملی مانند توان، شکل موج، مدت زمان اعمال انرژی و نوع الکترود بستگی دارد.
در حالت Cut، انرژی به شکلی اعمال می‌شود که برش بافت ایجاد شود.
در حالت Coag، هدف اصلی ایجاد اثر حرارتی مناسب برای انعقاد و کنترل خونریزی است.
بنابراین جراح با انتخاب حالت و توان مناسب می‌تواند اثر موردنظر را روی بافت ایجاد کند.


🛡️ سیستم ایمنی الکتروکوتر چگونه عمل می‌کند؟
در دستگاه‌های مدرن، سیستم‌های ایمنی برای کاهش خطر آسیب ناخواسته به بیمار وجود دارند. برای مثال در حالت مونوپولار، دستگاه می‌تواند وضعیت الکترود برگشتی را پایش کند و در صورت تشخیص شرایط نامناسب، هشدار دهد یا خروجی را متوقف کند.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
مهندس پزشکی در مورد الکتروکوتر باید بیشتر روی ایمنی الکتریکی و صحت انرژی خروجی تمرکز کند.
⚡ بررسی و اندازه‌گیری توان خروجی در حالت‌های مختلف
📏 بررسی صحت عملکرد حالت‌های Cut و Coag
🔌 بررسی عملکرد خروجی‌های Monopolar و Bipolar
🛡️ تست سیستم تشخیص وضعیت پد برگشتی
🚨 بررسی عملکرد سیستم‌های هشدار و ایمنی
🔬 بررسی نشتی جریان و ایمنی الکتریکی دستگاه
📋 ثبت نتایج تست‌ها و کنترل کیفیت دستگاه


🧠 یک نکته که باید یادت بمونه:
الکتروکوتر با استفاده از انرژی الکتریکی فرکانس بالا و ایجاد اثر حرارتی در بافت، امکان برش و کنترل خونریزی را در بسیاری از جراحی‌ها فراهم می‌کند.


🎯 جمع‌بندی روز هفتم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
الکتروکوتر دستگاهی است که با تولید انرژی الکتریکی فرکانس بالا، از طریق ایجاد اثر حرارتی در بافت، برای برش و انعقاد در جراحی استفاده می‌شود.



🔥 سؤال چالش امروز:
تفاوت اصلی الکتروکوتر مونوپولار و بای‌پولار چیست؟

@meybod_BME
