👁️ ВИЗУАЛЬНО- ИЗМЕРИТЕЛЬНЫЙ КОНТРОЛЬ: ЧТО МОЖНО ПРОВЕРИТЬ «ГЛАЗАМИ»

Самый доступный, самый массовый и при этом самый недооценённый метод контроля. Визуально-измерительный контроль — это первая линия обороны качества металлоконструкций. Без него все остальные методы (ультразвук, рентген, капиллярный) теряют смысл.

🔍 ЧТО ТАКОЕ ВИЗУАЛЬНО- ИЗМЕРИТЕЛЬНЫЙ КОНТРОЛЬ?

Это осмотр конструкций невооружённым глазом или с помощью простых измерительных инструментов: лупа, штангенциркуль, линейка, угломер, набор щупов, шаблон сварщика.

Главная задача: выявить дефекты, которые видны на поверхности, и оценить геометрические параметры соединений. До того, как они перерастут в проблемы.

📐 ЧТО ПРОВЕРЯЕМ НА ЭТАПЕ ИЗГОТОВЛЕНИЯ?

Геометрия заготовок:

· размеры и форма деталей по чертежу
· прямолинейность кромок
· перпендикулярность торцов

Поверхность металла:

· вмятины, царапины, заусенцы
· следы коррозии
· качество поверхности после резки

Подготовка под сварку:

· угол скоса кромок
· величина притупления
· зазор в стыке
· чистота поверхности (без масла, краски, ржавчины)

🔩 ЧТО ПРОВЕРЯЕМ ПОСЛЕ СВАРКИ?

Внешний вид шва:

· непрерывность по длине
· равномерность чешуйчатости (для автоматической сварки — ритмичность)
· отсутствие прожогов, подрезов, наплывов, кратеров

Геометрия шва:

· катет углового шва — измеряем шаблоном
· выпуклость/вогнутость — не должна выходить за нормы
· ширина и высота усиления

Дефекты поверхности:

· трещины (даже мельчайшие — видны под лупой)
· поры, выходящие на поверхность
· непровары, выходящие в кратер

📏 ЧТО ПРОВЕРЯЕМ В БОЛТОВЫХ СОЕДИНЕНИЯХ?

· плотность прилегания головок болтов и гаек
· отсутствие зазоров в стыке
· правильность установки шайб
· маркировка болтов (класс прочности виден на головке)
· затяжка — проверяется динамометрическим ключом

🏗️ ЧТО ПРОВЕРЯЕМ НА МОНТАЖЕ?

· совпадение осей колонн и балок
· вертикальность опор (отвес или теодолит)
· горизонтальность ферм и прогонов
· зазоры в стыках
· состояние антикоррозийного покрытия после монтажа (царапины, сколы)

⚠️ КАКИЕ ИНСТРУМЕНТЫ ИСПОЛЬЗУЮТ?

Лупа — увеличение 4–10х для поиска микротрещин.
Штангенциркуль — точное измерение толщины, катета, ширины.

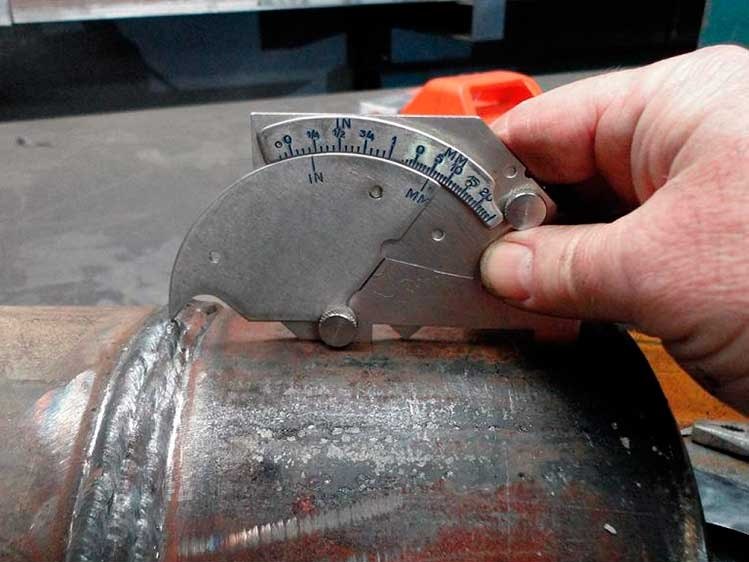

Шаблон сварщика — универсальный инструмент для проверки геометрии швов.
Набор щупов — измерение зазоров.
Угломер — контроль углов скоса и наклона.
Рулетка и линейка — базовые габариты.

🔴 ЧТО НЕ ВИДИТ ВИЗУАЛЬНЫЙ КОНТРОЛЬ?

· внутренние трещины и поры
· непровары в глубине шва
· изменения структуры металла в зоне термического влияния

Эти дефекты — зона ответственности неразрушающих методов (УЗК, радиография, капиллярный контроль). Визуальный контроль — это фильтр первого уровня, но не панацея.


🧠 Визуально-измерительный контроль — обязательный этап перед любыми другими методами. Если шов выглядит плохо — его не надо светить рентгеном. Его надо переделывать.

Кто проверяет: только аттестованный специалист с сертификатом по визуальному контролю. Глаз — инструмент, но он должен быть обученным.
