دوستان سلام

با تشکر از مهندس فردوسی بابت مطلبی که راجع به دیودها گذاشتن.

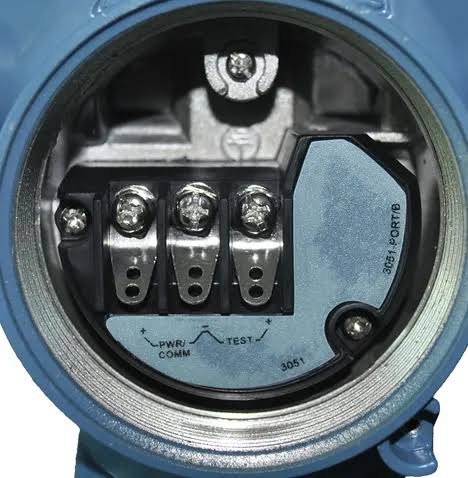

☺️ در همین زمینه یه نکته ابزاردقیقی یادم اومد و اونم این هست که در ترنسمیترهای جدید، دو ترمینال به نام test گذاشتن که شما برای اندازه گیری سیگنال جریانی استاندارد خروجی از ترنسمیتر ، نیازی نباشه سیمها رو باز کنید و آمپرمتر رو در مسیر قرار بدید.

✅کافیه دوتا سیم آمپرمتر رو مستقیم به ترمینال‌های test بزنید.
بدون اینکه نیاز به باز کردن اتصالات باشه.

👈 در حقیقت یک دیود داخلی در ترنسمیتر با این ترمینال test موازی هست و وقتی آمپرمتر رو به این ترمینال وصل میکنیم به دلیل مقاومت بسیار کم آمپرمتر ، تمام جریان از آن عبور میکند و دیود حذف میشود.

💡در نبود آمپرمتر، افت ولتاژ 0.7 ولت روی دیود آن را روشن کرده و تمام جریان از آن عبور خواهد کرد.

نویسنده: ارادتمند شما محمد پیرزادی 💐
