👈 در ادامه مبحث کنترل کمیت سطح سیالات، سوییچ سطح یا LS یکی از تجهیزات بسیار پرکاربرد ابزاردقیق در صنعت است که جهت کنترل و نظارت بر سطح سیالات مایع و جامد در مخازن و ارسال سیگنال قطع و وصل (ON/OFF) به سایر تجهیزات مانند پمپها به کار می رود.
به زبان ساده، هر وقت سطح سیال به سوییچ سطح برسد، سوییچ عمل میکند. یعنی مکان نصب سوییچ سطح، نقطه کنترل میباشد.
البته اگر یه کارشناس ابزاردقیق کار بلد باشی، میتونی همین کار رو با یک ترنسمیتر سطح و نوشتن چند خط کد انجام داد😊
❌ولی برای افزایش ایمنی فرآیند ، وجود LS بسیار ضروری است. چون ممکنه ترنسمیتر سطح درست عمل نکنه و خطراتی مثل سرریز شدن مخزن، خشک کار کردن پمپ و ... به وجود بیاید.
💡در ادامه انواع سوییچهای سطح رو بررسی خواهیم کرد و خواهیم دید که سوییچ سطح مناسب را با توجه به نوع سیال چجوری انتخاب کنیم.
پادکست ناجی - من بیشفعال هستم گفتگوی دوستانه و صمیمی بین دو نفر که بیش فعال هستن و از چالش های تحصیلی، کاری و زندگی روزمره شون حرف میزنن و راهکارهایی که بهشون کمک کرده نقص توجه و بیش فعالی رو مدیریت کنن! شنیدن این اپیزود بهت دیدگاه تازه ایی درباره اختلال بیش فعالی میده و یه سری راهکارهای پیشنهادی برای مدیریت کار و زندگی.
توضیح کوتاه در مورد این تست خدمت شما عزیزان عرض کنم ، در پی وی هم سوال پرسیده بودید ببینید دوستان برای اینکه ترانزیستور به عنوان کلید بسته (سوئیچ روشن) عمل کند، باید در ناحیه اشباع قرار گیرد. در این ناحیه، جریان بیس به قدری بزرگ است که پیوند کلکتور-بیس نیز مستقیم بایاس میشود و ترانزیستور دیگر رفتار تقویتکنندگی ندارد. در این حالت ولتاژ کلکتور-امیتر به حداقل مقدار خود (حدود ۰.۲ ولت) میرسد و جریان کلکتور تنها توسط بار خارجی محدود میشود.
متاسفانه در سوال قبلی که پرسیده شد تقریبا ۲۰ درصد پاسخها صحیح بودن و مابقی اشتباه😔
اولاً از نحوه نصب تجهیز مشخص هست که روتامتر هست. چون که روتامترها فقط عمودی نصب میشن! بعدش هم به جز روتامتر و فلومترهای جابجایی مثبت، تجهیزات اندازه گیری فلو هیچکدوم عقربه ندارن!
روتامتر ها دقت متوسطی دارند و برای اندازهگیری فلوی حجمی استفاده میشن و برای سیالات با ذرات معلق و دوغابی و گرانروی بالا مناسب نیستند. چون ممکنه شناور گیر کنه.
فقط برای سیالات تمیز مثل آب یا گازوییل استفاده میشه.
مزیت مهمی که دارند اینه نیاز به برق ندارن.
انتخاب نوع تجهیز برای اندازه گیری کمیتهای فیزیکی هنری هست که یک متخصص و کارشناس ابزاردقیق باید به اون مسلط باشه.
📒در دوره ابزاردقیق مقدماتی این موارد و نحوه انتخاب تجهیز به تفصیل توضیح داده شده است. موفق باشید
با تشکر از مهندس فردوسی بابت مطلبی که راجع به دیودها گذاشتن.

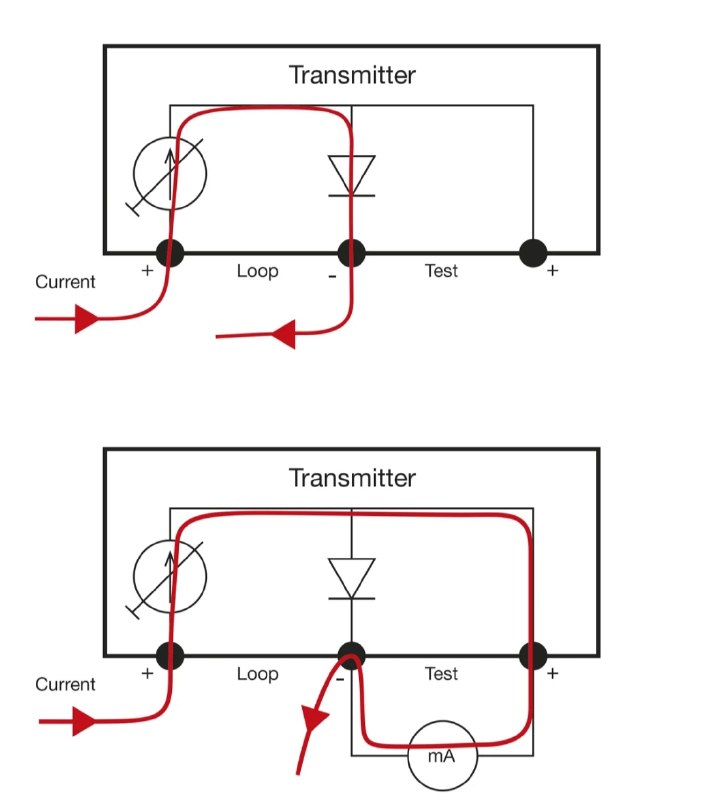

☺️ در همین زمینه یه نکته ابزاردقیقی یادم اومد و اونم این هست که در ترنسمیترهای جدید، دو ترمینال به نام test گذاشتن که شما برای اندازه گیری سیگنال جریانی استاندارد خروجی از ترنسمیتر ، نیازی نباشه سیمها رو باز کنید و آمپرمتر رو در مسیر قرار بدید.
✅کافیه دوتا سیم آمپرمتر رو مستقیم به ترمینالهای test بزنید. بدون اینکه نیاز به باز کردن اتصالات باشه.
👈 در حقیقت یک دیود داخلی در ترنسمیتر با این ترمینال test موازی هست و وقتی آمپرمتر رو به این ترمینال وصل میکنیم به دلیل مقاومت بسیار کم آمپرمتر ، تمام جریان از آن عبور میکند و دیود حذف میشود.
💡در نبود آمپرمتر، افت ولتاژ 0.7 ولت روی دیود آن را روشن کرده و تمام جریان از آن عبور خواهد کرد.
