Post #327 10.5K
Нашумевшее здание, которое никого не оставляет равнодушным - ЖК Бадаевский. 🏛

Парящее в воздухе на 35-метровых колоннах целое здание позволяет сохранить объекты культурного наследия и создать что-то необычное и по-настоящему интересное, как минимум с инженерной точки зрения.

Поизучав материал с соц сетей девелопера, генерального проектировщика и главного архитектора Москвы, узнал, что эти колонны представляют собой следующее:

35-метровые сталежелезобетонные колонны из стальных труб диаметром 920мм, толщиной стенки 40мм, классом стали С355.
Внутри арматура классом А500С диаметра 36мм и заполнение бетоном класса В80. Наверху колонны объединяются конструкцией SUPERSLAB - суперперекрытием высотой 1900мм из ферм и 2 жб плит. Это позволяет равномерно распределить нагрузку и обеспечить жесткость.


Очень много вопросов поступает по поводу гибкости и устойчивости этих колонн. Что думаете?

На самом деле, зная все параметры, это можно легко проверить и сравнить с предельной гибкостью.

Если интересны обзоры уникальных зданий, оставляй реакцию. 🔥
  • 🔥 126
  • ❤ 7
  • ❤‍🔥 3
Post #326 12.3K
Соединения арматуры.
Нахлестка. Сварка. Муфты 🔗

Обещанная вторая часть видео, посвященная важнейшей теме в конструировании ЖБ конструкций.

#видео #ЖБ
  • 🔥 249
  • 👍 41
  • ❤ 7
Post #325 13.8K

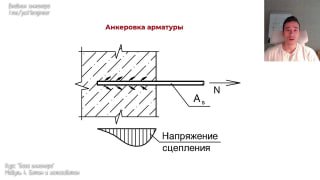

Анкеровка арматуры. 🔗

Делюсь моим подробнейшим видео с объяснением, что это такое, и как она считается по действующим нормативам.

База, которую должен знать каждый инженер-конструктор, работающий с ЖБ.

(Больше базовых знаний и навыков даю на курсе «База инженера»)

#видео #ЖБ
  • 🔥 337
  • 👍 58
  • ❤‍🔥 10
  • ❤ 5
Post #324 11.2K
Что такое жесткость?

Жесткость элемента показывает, насколько хорошо он сопротивляется деформации.


Есть продольная жесткость, жесткость при изгибе, жесткость при кручении и т.д. Зависит это от модуля упругости Е (МПа) (сдвига G (МПа) - при кручении).

На примере с стержнем или резинкой.

Чем больше резинок мы возьмем тем больше будет площадь которые мы будем тянуть и больше их жесткость в сумме.

Либо мы можем взять стальную проволоку с маленькой площадью но большим модулем упругости, и жесткость будет больше чем у тех резинок.

#сопромат #база
  • 👍 76
  • ❤ 4
  • 🔥 2
Post #323 10.9K
Друзья, всем привет! Пробую новый формат на этом канале - подкаст. 🎙

Если будет интересно, если такой формат вам понравится (и наберется 150 реакций), то буду делать еще в будущем.

Тема "Почему инженеру нельзя просто работать без постоянного развития?"
  • ❤ 210
  • 🔥 44
  • 👍 27
  • 🤔 2
Post #322 12.7K
📢 Настоящие знания — это когда можешь объяснить даже человеку не из сферы!

Привет, коллеги! 👋

Замечали, что можно прочитать кучу книг, посмотреть тонны лекций и даже сдать экзамены, но если попросят объяснить тему "простым языком" — вдруг понимаешь, что сам не до конца её осознал?

🔹 Настоящее понимание приходит, когда ты можешь объяснить сложное просто. Если ты разбираешься в теме, то сможешь рассказать о расчёте балки человеку не из сферы, а про расчет в лире — школьнику. Если же объяснение превращается в поток терминов и "ну это как бы типа вот так", значит, где-то есть пробел.

И вот я придумал эксперимент, опытные, проверьте свои знания. Конкурс на лучший ответ.

Напишите в комментариях максимально понятно и просто, что такое РСН и РСУ и чем они отличаются.


А начинающие инженеры отвечайте на эти комментарии, поняли ли вы или нет. 🧑‍🎓

P. S. Помню у самого было очень много вопросов и в интернете простого и понятного объяснения просто не находилось.
  • ❤ 15
  • 👍 6
  • ❤‍🔥 2
Post #320 11.7K
Вступай в сообщество инженеров!

Друзья, всех с пятницей! В последнее время вижу очень большую активность в комментариях в чате группы. И это классно!
Общение, нетворкинг и обсуждение карьеры - немаловажная часть развития, как личного, так и профессионального.

Для того, чтобы было удобно общаться с разделением по тематикам, чтобы сообщения не путались с комментариями под разные посты, да и в целом, чтобы делиться и иметь круг людей - единомышленников, решил создать Сообщество инженеров!

Там чаты разбиты по темам:
- Знакомства
- Карьера
- Проектирование
- Стройка
- Хобби
- Биржа халтур

Поэтому присоединяйтесь, чтобы быть на связи, делиться своими вопросами, достижениями и вместе идти к целям! Строим будущее!
  • 👍 21
  • 🔥 10
  • ❤ 7
Post #319 10.6K

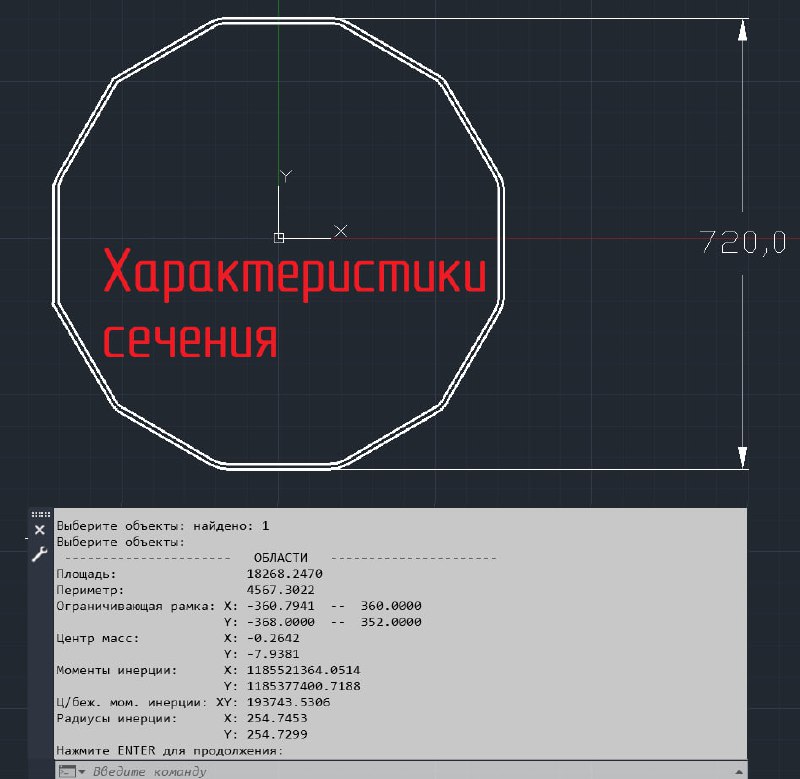

Как легко и быстро посчитать геометрические характеристики сечения? 📐

А именно:
- Площадь, мм²
- Периметр, мм
- Центр тяжести
- Момент инерции, мм4
- Радиус инерции, мм

Эти характеристики сечений нужны нам для расчетов по прочности и жесткости конструкций. Например, чем больше площадь, тем больше прочность на сжатие-растяжение. Чем выше момент инерции - тем более жесткий элемент на изгиб. Чем больше периметр, тем больше несущая способность сваи в грунте и т.д.


А) Для простых сечений ⚪️ - круг, прямоугольник,... - можно посчитать вручную по формулам из геометрии.
Б) Для стандартных сечений из сортамента 📏 - взять из сортамента.
В) Для нестандартных сечений 🚀, да и в целом для более удобного расчета - можно использовать автокад:

1) Отрисовываем наше сечение в автокаде
2) Создаем из него "область" с помощью команды "область" (если сечение состоит из нескольких линий, как например кольцо, то создаем две области и вычитаем из одной другую с помощью команды "_subtract")
3) Перемещаем сечение в начало координат (так как моменты инерции будут определятся исходя из глобальных осей) или воспользоваться командой ПСК (UCS), используя опцию 'объект' для перемещения осей.
4) Используем команду "_massprop" и получаем наши характеристики.

Готово!

Ставь реакцию, если разбор был полезен и интересны еще подобные лайфхаки. 🔥
  • 🔥 88
  • ❤ 13
  • ❤‍🔥 6
  • 👍 2
Post #318 8.86K
Моделирование поэтажного опирания балок. Например второстепенных на главные.

Один из способов с помощью объединения перемещений.

Выполняет объединяемые перемещений для выделенных узлов по линейным (X, Y, Z), по угловым (UX, UY, UZ) степеням свободы и по депланации W


Такой способ указан в заметках Лиры.

Как бы смоделировали такой узел вы? 🔽

P.s. для связи узлов также существуют АЖТ - абсолютно жесткие тела. Разницу между ними можно посмотреть в этой заметке.

Если ничего не понятно, то ставь 🤔
  • 🤔 53
  • ❤ 14
  • 👍 8
Post #317 8.83K

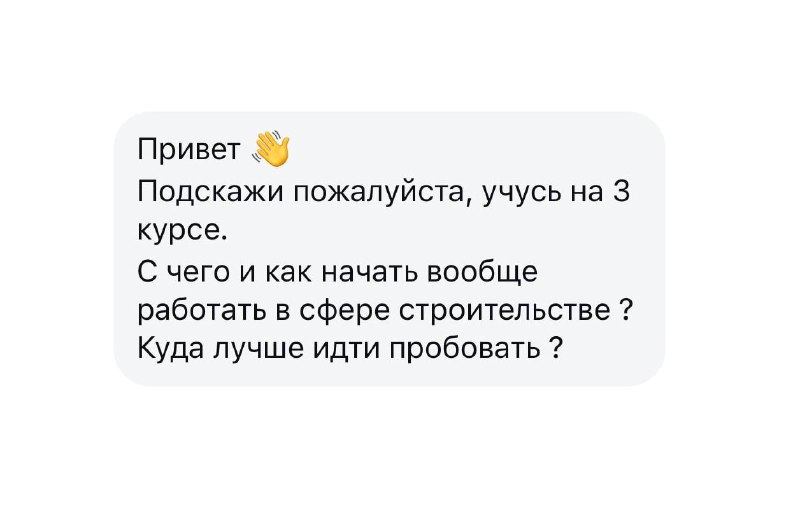

Частый вопрос, но он, как и многие вопросы, связанные с личным развитием, не имеет универсального ответа.

Я не могу сказать, что всем надо иди в проектное бюро, начинать с чертежей, расчетов, становиться инженером-конструктором и развиваться в этой сфере.

Нет, у каждого свой путь, который ему диктует сердце.


Как же его найти, если столько различных жизненных поворотов и хочется всего и сразу? Главное, как и во многом - начать! Хочется попробовать себя в проектировании - устраиваешься в проектную компанию, работаешь, со временем понимаешь, нравится ли тебе это или нет.

Если нравится, то продолжаешь развиваться, набираться знаний, опыта, компетенций.

Если чувствуешь, что не твое, что просто размениваешь время на деньги, то пожалуйста, куча других компаний или других направлений, как и проектных, так и строительных, либо же вообще других сфер.

Первые годы - это время когда можно пробовать и ошибаться, минимум ограничивающих факторов, максимум энергии и вся жизнь впереди.


Но все-таки немного конкретики:

Хочешь быть ближе к стройке? → Иди мастером, помощником прораба, смотри, как возводят здания, учись у практиков.

Нравится работать с цифрами и нормативами? → Осваивай расчёты (ЖБК, металлоконструкции) и иди в проектный отдел.

Любишь цифровые технологии? → BIM-менеджмент, 3D-моделирование, цифровые двойники.

Хочешь больше суеты, общения? → Работа на позициях помощников РП, ГИПов.

А что вы думаете, и как определились с направлением работы? 🧑‍💻👇
  • 👍 49
  • ❤ 19
  • ❤‍🔥 2
Post #316 8.57K
Материалы для подготовки_Boing.pdf880 KB
Завершая неделю с задачами с собеседований, делюсь материалами с вопросами для соискателей в Boeing ✈️.

Казалось бы, где дома и где самолеты. Но при базе сопромата, механики и в целом наличии фундаментальных знаний, можно устроиться куда угодно.

И меня готовы были взять инженером-прочнистом в российское отделение Boeing, но тогда я отказался, но это был тоже интересный опыт. 👍

Какие темы для постов интересны дальше? Пишите в комментарии ⬇️
  • 🔥 45
  • ❤ 8
  • 👍 3
Post #315 8.04K
Продолжаем вопросы с собеса!
Дальше были по геотехнике, так как приходил я с этих расчетов в НИЦ.

На самом деле не помню, что именно спрашивали, но вот вам вопрос от меня. ☝️

Но точно было про модель HS.
Что за 3 модуля деформации и т.д.

Пишем свои ответы в комменты и придумываем новые "ловушки Джокера" 🔽
(несложные, но неочевидные задачи по теме)

Если же не сталкивался с такими вещами и ничего не понятно, то ставь 🤔
  • 🤔 86
  • 👍 5
  • ❤‍🔥 2
  • ❤ 1
Post #314 8.56K

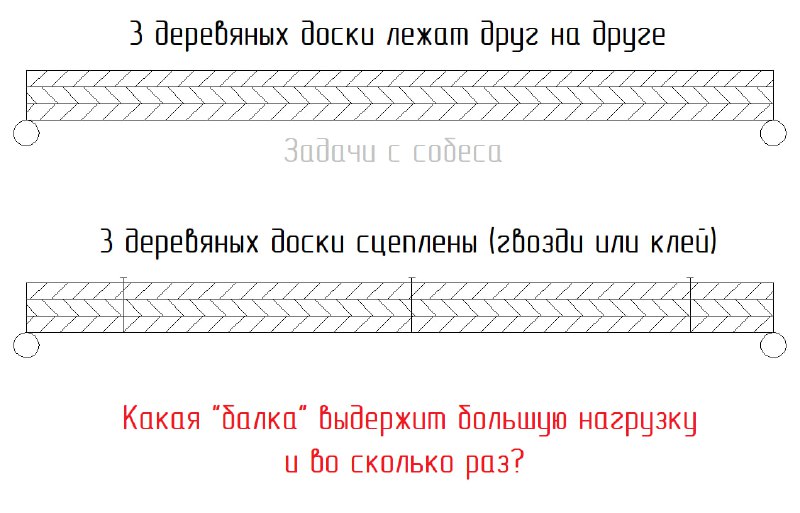

Следующая задача с собеседования ✅
Как бы вы ответили и почему? 🔽

Еще задач? - 🔥
  • 🔥 62
  • ❤‍🔥 23
  • 👍 4
  • ❤ 2
Post #313 9.59K
Следующая задача с моего собеседования.
Так как я устраивался в группу, занимающуюся КЖ, то конечно были вопросы и по ЖБ.
Знания у меня после универа в этой сфере были почти нулевые:

"бетон на сжатие, арматура на растяжение".


Но за счет хорошей базы, самостоятельного изучения и помощи коллег освоился и разобрался 👌.
  • 👍 68
  • 🔥 39
  • ❤ 5
Post #312 8.32K
Помните свое собеседование на работу?
Что там спрашивали?

Делитесь в комментариях!

Это будет полезно для начинающих и не только инженеров, которые сейчас в поиске работы. 👇

Также на этой неделе буду делиться с задачками с моего собеседования на текущее место работы, которое было уже 6 лет назад. Вот первая из них, классическая задачка на построение эпюры.📚

Сможете построить такую сходу без вычислений?
  • 👍 46
  • 🔥 22
  • ❤ 10
Post #311 8.01K

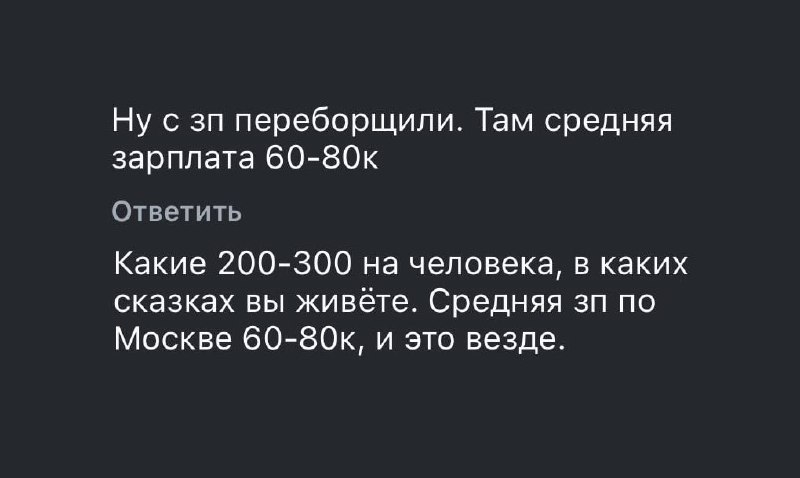

Наткнулся на комментарии под одним видео и решил порассуждать.

Ведь мы - инженеры и любим порассуждать.


Вопрос дохода тесно связан с карьерой и профессиональным развитием. И как бы люди не говорили, что "не в деньгах счастье", но это то, что закрывает основные наши потребности, без которых счастливым просто быть сложно (например нет денег на лечение, жилье, еду). К тому же вряд ли кто-то будет расстроен тем, что в процессе развития он выходит на новый уровень и начинает получать больше.

Дальше,
Во-первых, зачем себя в целом сравнивать с чем-то чужим, какая разница какая будет средняя зп у других людей, когда все мы в первую очередь интересуемся своей жизнью и надо ориентироваться на свои потребности (поэтому больше интересует зп в конкретных сферах).

Во-вторых, я лично не знаю людей, кто бы хотел, искал, что-то делал для личного развития, работал хотя бы в течение пары лет над этим и получал бы 60к в Москве. Первые попавшиеся вакансии будут давать больше.

В-третьих, если что-то есть вне круга нашего видения и общения, это не значит, что этого нет. Достаточно просто зайти на hh.ru

В-четвертых, это похоже на обесценивание чужого труда, в результате чего обесценивается и собственный труд в работе по низу рынка.

Для чего в целом эти обсуждения, которые вызывают много споров и бугурта?

Для того, что не прекращать свое развитие, ценить свой труд, повышать свои компетенции и заработок. Чтобы сравнивать себя сегодняшнего с собой вчерашним. От этого выиграют все.

Поэтому вместо того, чтобы думать, "почему они столько получают и это незаслуженно или это все обман", эффективнее думать "а что мне сделать, чтоб получать столько же или больше".


P.s. конечно же если человека все устраивает, то нет никаких проблем, это не принижение кого-либо. Каждый сам волен решать, где и как ему работать, и сколько ему зарабатывать.

А что вы думаете по этому поводу?
Делитесь в комментариях!
Мне действительно интересно мнение разных людей.🧑‍💻
  • 👍 37
  • 🔥 12
  • ❤ 5
Post #306 9.51K
СП противоречит законам физики?

Расчет устойчивости склона - важный этап геотехнических расчетов.

Различные методики описывал в этом посте.

Есть формула в СП116, которая описывает расчет и через нее косвенно можно вывести коэффициент устойчивости склона:

Куст = R/F = (Ψ*yn)/yd

Для случая ведения строительных работ на природном склоне получается противоречащее общим представлениям и учебникам (скрины в коммах) значение:
0,95*1/1 = 0,95.

Ваше мнение, может быть коэффициент устойчивости равен 0,95, или все-таки это абсурд? Делитесь в комментариях.

А если ничего не понял, ставь 🤷‍♂️
  • 🤷‍♂ 57
  • 🤔 10
  • ❤ 2
  • 👍 2
Post #305 8.74K
Кто как решал эту проблему? 👇
(AdskNLM.exe не помогает)

P.s. решение найдено в комментариях
Post #303 9.01K
❓ Вопрос, который не имеет универсального ответа. Решение идти в магистратуру зависит от ваших целей, профессии и личных желаний.

1. Когда магистратура даёт преимущество?

✅ Карьера в крупных компаниях или госструктурах (по словам коллег оттуда).
— В некоторых сферах диплом магистра может быть формальным требованием для повышения.
— Так же, как и аспирантура (слышал в Сбере при ее наличии +100 к зп)

✅Углублённые знания и специализация
— Если бакалавриат дал общие знания, а вы хотите стать узким специалистом в конкретной области (НО без конкретной цели доп знания скорее всего будут бесполезны)
— Магистратура нужна для дальнейшей научной работы или преподавания.

✅ Смена профессии
— Например, если вы инженер-строитель, но хотите уйти в управление проектами, магистратура по менеджменту может стать «мостиком» (но в целом можно обойтись и без него).

✅ Нетворкинг и международные возможности
— Есть программы с международными стажировками или партнёрствами с компаниями.
— Обучение в иностранном универе - путь к переезду, если есть такая цель (есть знакомые, кто так переехал во Францию, Чехию, Германию)

2. Когда магистратура не обязательна?

❌Во многих строительных специальностях (например, прорабы, мастера) важны навыки и практический опыт.

❌ Если вас повышают без магистратуры и ограничений с без нее нет, а учёба отвлекает от работы.

❌ Если есть конкретные курсы, которые нужны вам, которые в более сжатый срок дадут необходимые навыки.

3. Что теряется с магистратурой?

— Время: 2 года, которые можно потратить на работу или открытие своего дела.
(У меня есть знакомые, которые после бакалавриата сразу шли в практику и начинали создавать свои компании, например по строительству фундаментов).

— Деньги: если образование платное и нет гарантий, что оно окупится.

— Риск «переучивания»: некоторые программы оторваны от реального рынка или дают просто бесполезную конкретно для вас информацию.

4. Что дает магистратура?
— Новые связи во время учебы (если заочное или вечернее то в меньшей степени)

— Если вы пока не знаете и не определились, то бесплатное доп образование не будет лишним, как раз время на подумать, куда идти дальше.

— Время, когда можно пожить на льготных общажных условиях.

✅ Как принять решение?
А. Пройдитесь по пунктам и определитесь, что вы хотите.

Б.Спросите работодателей: ценится ли магистратура и нужна ли она для дальнейшего роста?

В. Посмотрите вакансии мечты: есть ли там требование к степени магистра?

Г. Сравните программы: есть ли среди них те, что дадут конкретные нужные сейчас для вас навыки или просто ненужную корочку (я так проходил доп образование по строительному контролю - пользы конкретно для меня было 0, потому что я не пошел в эту сферу).

P.S. Если смотреть конкретно мой случай, то с точки зрения знаний 2 лишних года специалитета не были нужны для моего развития в качестве инженера-конструктора сейчас. Многие из пар были в формате - приезжаешь в универ, а сам препод не приехал, либо просто повторение предметов под другим названием. Но это было и время для того, чтобы поучаствовать в жизни универа, познакомиться с новыми людьми, просто весело провести время и пожить почти бесплатно в общаге.

P.P.S Магистратуру сейчас отменяют, и какие там форматы обучения будут дальше не понятно, но это в моем понимании - шаг назад, так как сам преимуществ специалитета не вижу.
  • ❤‍🔥 20
  • 👍 14
  • ❤ 13
