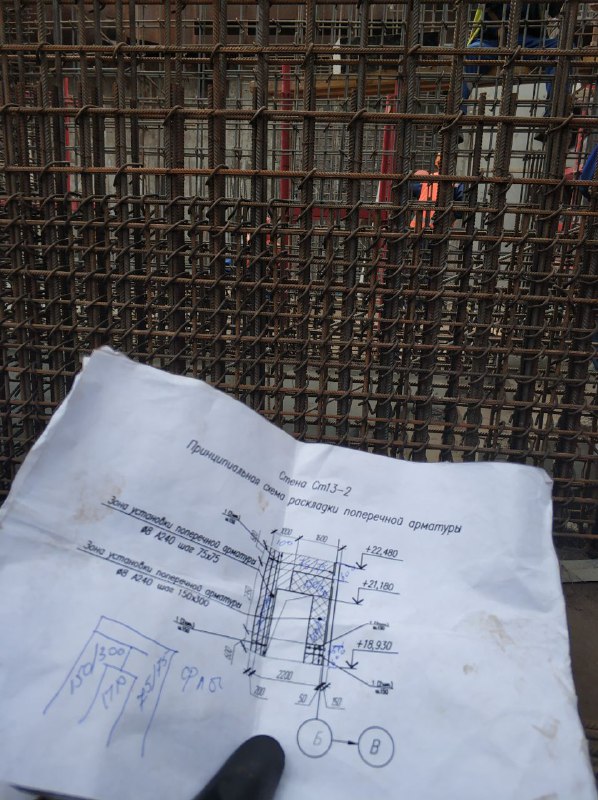

И обещанное видео о конфликте со строителями: представленное решение с шагом шпилек на чертежах было трудно реализуемое, что вызвало у них эмоции. Я в качестве авторского надзора искал пути решения😀

p.s. на всякий случай изменил голоса людей. все вопросы были улажены🤝

Если интересны живые случаи с работы, оставляй реакцию.

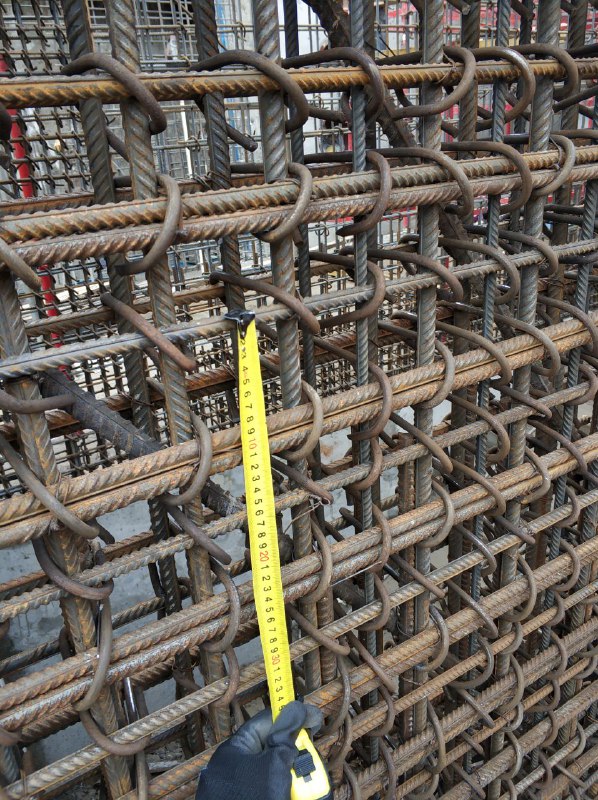

И видео о том, как гнут шпильки, для понимания процесса. 🦾 Есть еще видео, где начальник участка материт нас за то, что дали очень частый шаг этих шпилек и их было крайне сложно загнуть.😅
Если это видео наберет 150 реакций, выложу ❌

Возможная проблема со скобами - сложность обеспечить надежную посадку и огибание стержней рабочей арматуры. Так как детали изготавливаются заранее, а на месте каркас может играть в + - сантиметры.

Одно из решений, которое я вижу - давать их привязку проволокой, чтоб при бетонировании они не слетали с перекрестий.

Делитесь своим мнением в комментариях и оставляйте реакцию, если делать больше контента со стройки. 🔥

Скобы - сразу изготавливаются нужного размера, так как загнуть такие детали на месте не выйдет. Ставят их, когда арматуры а240 недостаточно, а арматура А500 в два раза прочнее.

Для восприятия поперечной силы, которая не может быть полностью воспринята бетоном, в плитах и стенах, требуется поперечная арматура.
Например, шпильки или скобы.

Шпильки - загибаются вокруг стержней продольной арматуры. Чаще всего делаются из гладкой арматуры либо из периодического профиля (но не больше 10мм, так как загибать это уже будет проблематично).

Также можно делать сварные каркасы, которые в жилье, наверно, используют чаще. Делитесь своим опытом в комментариях.🔽
