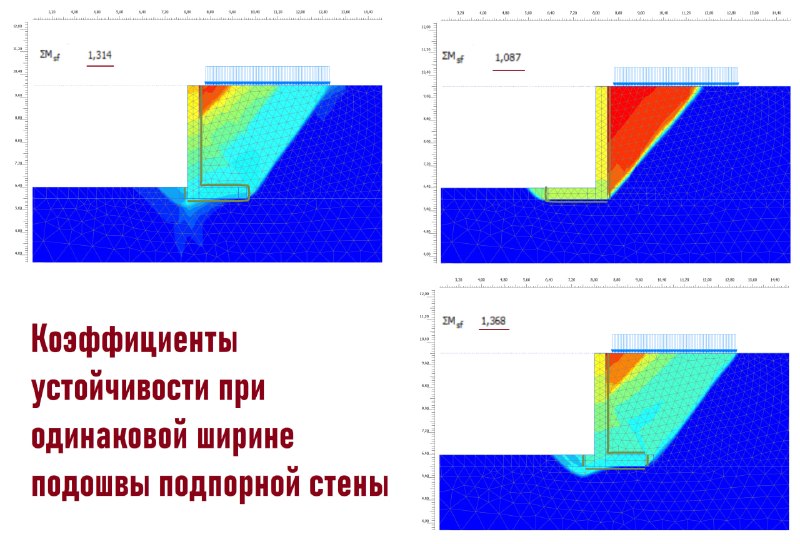

Выполним расчеты различных вариантов уголковых подпорных стен с одинаковой шириной подошвы, но с разным ее развитием: в сторону удерживаемого грунта, от нее и в обе стороны, но с преобладанием в сторону грунта, как в СП381.

Получаем, что наибольший коэффициент устойчивости получается у подпорной стены, отрисованной по СП. И вот этому объяснение.

Развитие фундамента в сторону грунта дополнительно пригружает фундамент обратной засыпкой (Wg1), которая вместе с весом самой подпорной стены сопротивляется сдвигу и опрокидыванию. Это принцип работы уголковых подпорных стен, которые требуют меньшего расхода бетона, но больше земляных работ.

В случае, если весь фундамент развит в сторону меньшей отметки, стена лучше всего сопротивляется опрокидыванию, но хуже всего сдвигу, который зачастую является определяющим в расчете устойчивости, поэтому тут вышел наименьший коэффициент устойчивости.

И еще один вариант - Г-образная стена с развитием в сторону бОльшей отметки дает также неплохие результаты, но за счет угла в месте, где наибольшее вертикальное давление, работает хуже по устойчивости основания. И небольшая консоль тут помогает этот эффект сгладить, дав нам идеальную конфигурацию, которая и прорисована во всех наших нормативах! 👌

Но конечно же ещё надо учитывать ситуацию на участке: границы, коммуникации и т.д., в некоторых случаях надо будет выбрать не самую оптимальную в общих случаях, но подходящую для данного случая конструкцию.

Ну а подробные расчеты подпорных стен можете изучить на моем курсе "База геотехника". Там рассмотрим, теорию, практику ручных расчетов по СП и геотехнические расчеты в современных программах.
