На это видео наткнулся в интернете, как один из "лайфхаков".
Если коротко, то нет.
Открываем СП70. п.10.3.4:
Гнутье арматурной стали должно производиться с одинаковой скоростью, минимальный диаметр загиба в свету для основных классов арматуры приведен в таблице 10.4. Выпрямление гнутых стержней в арматурных изделиях не разрешается.
Допускается термическая правка и гнутье (отгиб) нагревом арматуры до температуры 600–800 °С по технологическому регламенту (карте).
Казалось бы можно, но до 600-800 градусов и по тех карте, так как очень важно соблюдать температуры, для этого нужно оборудование и контроль.

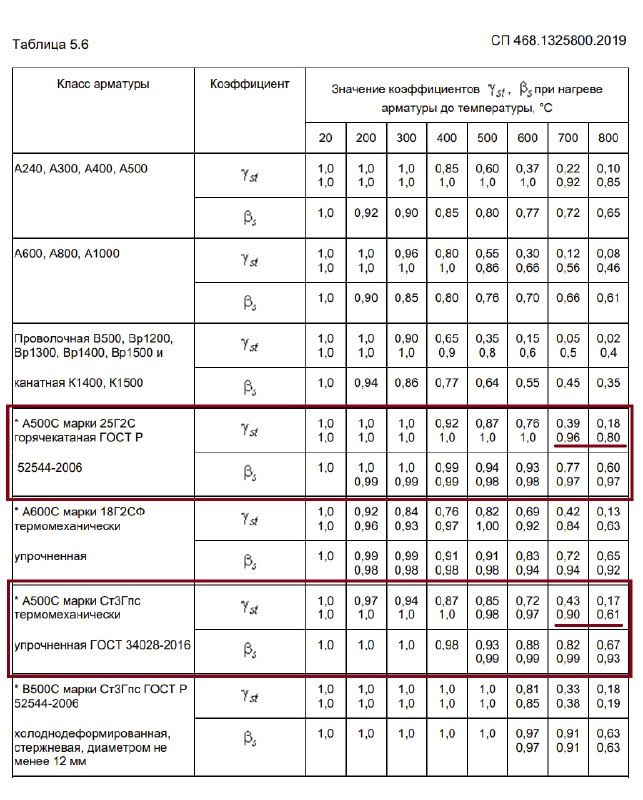

И даже при контроле, при допустимых СП температурах, может происходить снижение прочности стали. Открываем СП468 Таблица 5.6. Смотрим коэффициенты yst (сверху снижение прочности при нагреве, а снизу после остывания, βs - для модуля упругости).
Для А500С в зависимости от марки стали при 800 градусах прочность может снизиться на 20-39%, что уже надо учитывать в расчетах. Ну и учитывая специфику стройки, вероятность, что арматуру перегреют и прочность снизится не на 20, а 90% так же присутствует.
А нагрев до 600гр почти не даст эффекта. И для других классов стали снижение может быть более значительное.
Еще одна проблема, что может быть не соблюден минимальный диаметр загиба, что может приводить в микротрещинам в арматуре и концентрации напряжений в бетоне в жб конструкции.
Поэтому лучше применять гибочный станок 👍, ведь вероятность, что на стройке будет все сделано по требованиям, соблюдены узкие рамки по температуре и т.д. почти нулевая.
