Почему 1 схема нерабочая?
Делаем кинематический анализ:
W=3*2-2*1-4=0
Связей достаточно, но есть нюанс.
Расположены они неверно: три шарнира лежат на одной прямой. Получается мгновенно изменяемая система.
Мгновенно изменяемыми называют системы, допускающие бесконечно малые перемещения без деформации составляющих их элементов только в первый момент нагружения, после чего становятся неизменяемыми.
Это ведет к тому, что при этом возникают очень большие усилия (в теории бесконечные).
Поэтому применение не только мгновенно изменяемых систем, но и близких к ним (с малыми углами в данном случае), в строительстве недопустимо.

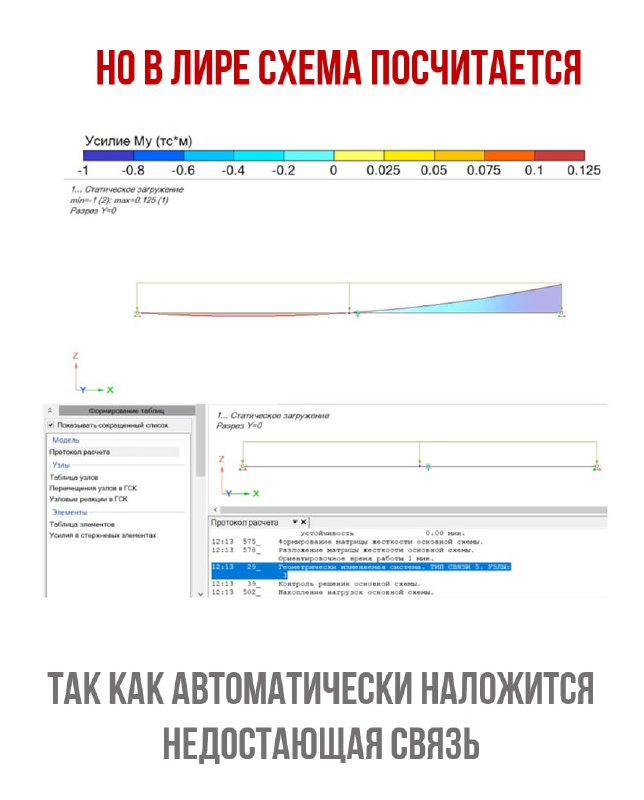

❗️Также видим, что если этого не знать, то можно получить неверные результаты в Лире, они будут по сути для другой схемы.
Поэтому всегда проверяйте протокол расчета на ошибки и обязательно анализируйте результаты расчета. Например момента в шарнире быть не должно. ☝️
