Ветровая нагрузка 🌬

Природа этой нагрузки - разность давлений в атмосфере, которые обычно связаны с перепадами температуры в соседних районах (из района с высоким давлением воздух движется в район с низким давлением).

Ветровая нагрузка увеличивается с высотой, причем она еще зависит от типа местности (так как застроенные территории как бы создают "трение" для воздуха, на определенной высоте оно перестает влиять на скорость ветра).

Для зданий и сооружений согласно СП20 необходимо учитывать следующие воздействия ветра:

а) основной тип ветровой нагрузки («основная ветровая нагрузка», раздел 11.1);
б) пиковые значения ветровой нагрузки, действующие на конструктивные элементы ограждения и элементы их крепления («пиковая ветровая нагрузка», раздел 11.2);
в) резонансное вихревое возбуждение (раздел 11.3 и приложение В.2.);
г) аэродинамически неустойчивые колебания типа галопирования, дивергенции и флаттера.

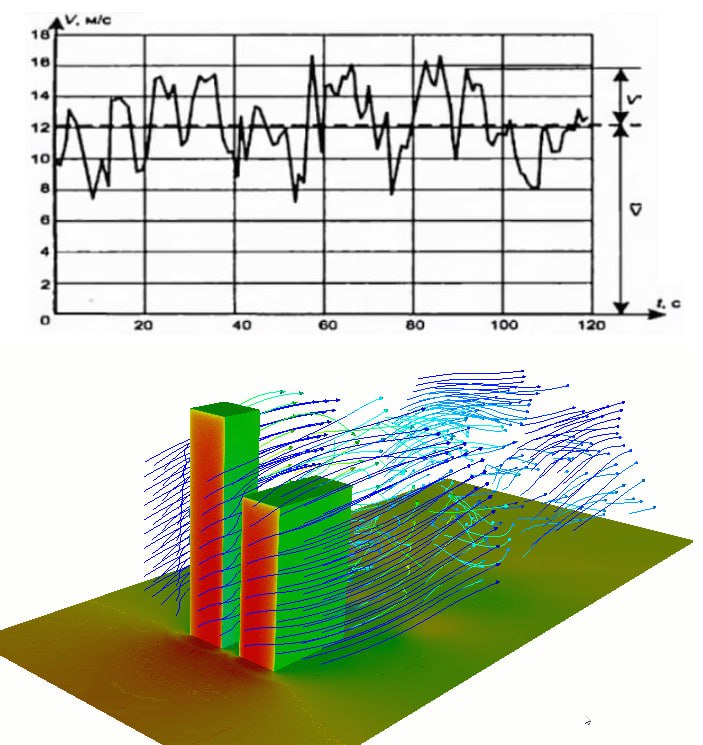

Основная ветровая нагрузка определяется в первую очередь скоростью ветра. И если представить график изменения скорости ветра, то в нем можно выделить среднюю скорость - она отвечает за среднюю составляющую ветровой нагрузки.
(На графике это пунктирная линия). Она постоянная во времени и не вызывает ускорений, то есть ее можно приложить в виде статической нагрузки.

Пульсационная составляющая же не постоянна и вызывает ускорения узлов и элементов здания. Поэтому эта нагрузка уже динамическая. По нормам необходимо учитывать обе составляющие.

Как задавать ее в Лире? 🟡

Мы считаем среднюю составляющую ветровой нагрузки, которую приложим в качестве "неактивной" нагрузки, так как эта нагрузка будет браться в качестве исходной для расчета пульсации.

Пульсационная прикладывается в качестве "мгновенной" нагрузки и будет определяться в Лире автоматически, прибавляясь в новом загружении к средней составляющей, таким образом не будет их дублирования.

А коэффициент надежности по нагрузке yf=1,4 согласно п.11 СП20.
