Недавно писал про монографию Брейера, и там упомянул о подвесной модели церкви Гауди, расскажу о ней подробнее.

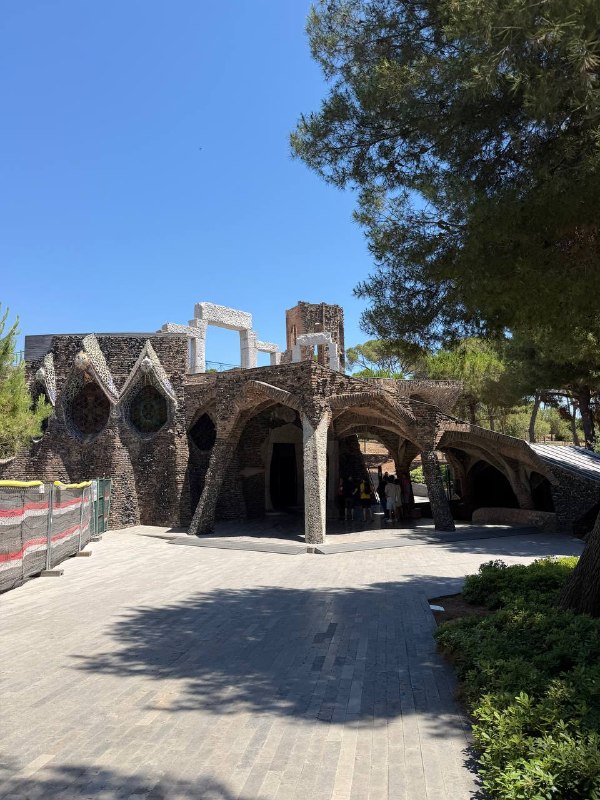

Во время UIA2026 в Барселоне посетил колонию Гуэль в пригороде. Колония — это по сути мини-деревня, где жили и работали сотрудники текстильной фабрики, тут есть промышленные здания, дома, школа, церковь. Гуэль — испанский промышленник, владелец фабрики и главный меценат Гауди, благодаря ему у архитектора было достаточно возможностей для раскрытия своего таланта миру. Церковь строил Гауди, достроили только крипту, но церковь освященная, действующая. А в музее есть модель того, как Гауди сформировал конструкцию церкви.

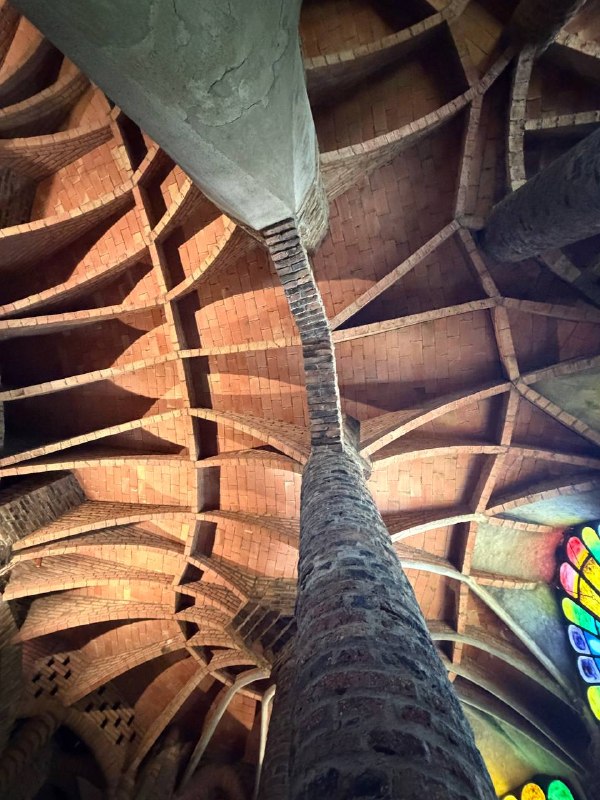

Эта церковь — лаборатория Гауди, здесь он впервые попробовал наклонные колонны, гиперболические своды, работал с материалом: базальт для колонн, кирпич для нервюр свода, шлак в кладке стен. Все, что тут сработало, он потом перенес в Саграду Фамилию. По сути крипта это черновик его главного здания.

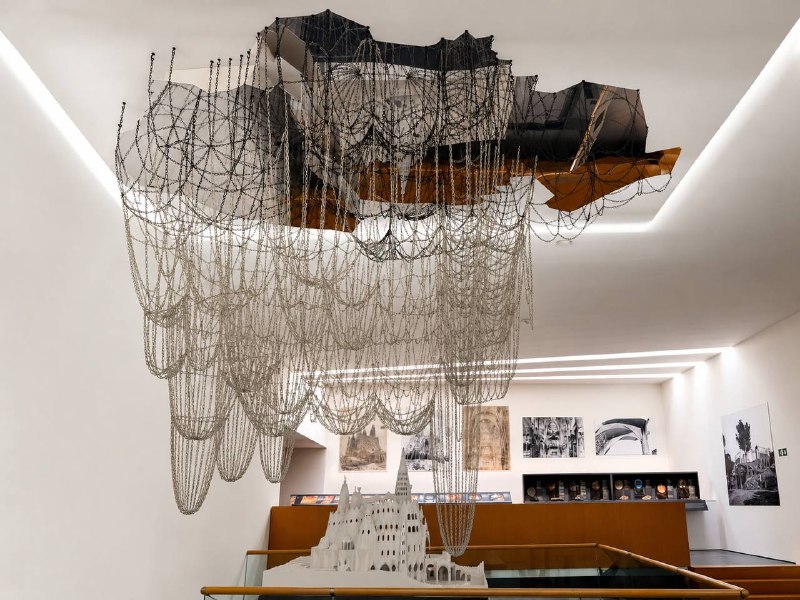

Как найти форму арок и сводов, чтобы камень работал только на сжатие, без контрфорсов? Гауди поступил так — сделал подвесную модель около 4 метров.

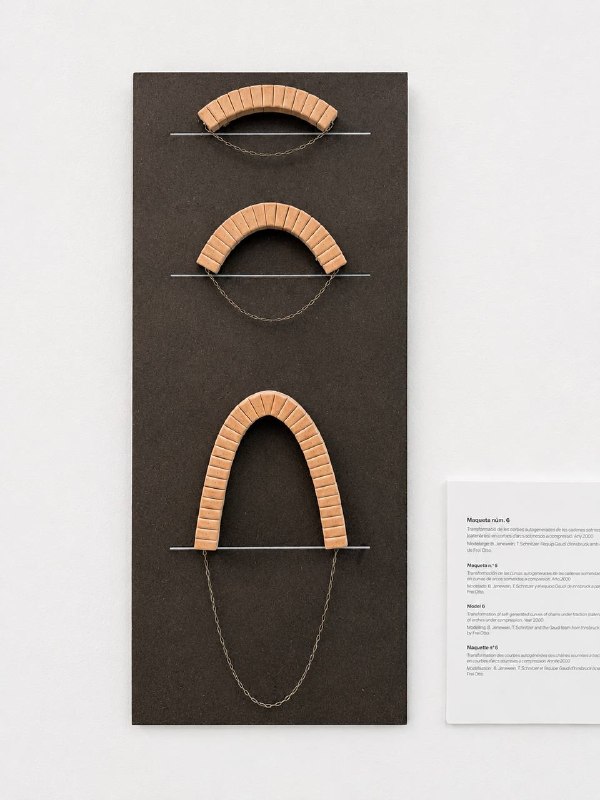

К потолку он крепил доску с планом церкви в масштабе 1:10. Из точек будущих колонн свешивал нити, а к нитям привязывал мешочки с дробью. Вес каждого мешочка равен примерно одной десятитысячной от реальной нагрузки. Под собственным весом нить провисает по цепной линии. Перевернутая цепная линия — это идеальная арка: нет изгиба, только сжатие. То, что держит камень.

Дальше он фотографировал модель и переворачивал снимок, получая готовую геометрию без единого расчета. Поверх фото рисовал гуашью своды и детали.

Меня поразило, сколько это заняло. Работать над проектом Гауди начал в 1898-м, а стройку запустили только в 1908-м. Десять лет на подготовку того, что сегодня на компьютере мы делаем за несколько часов.

По сути это параметрика за сто лет до параметрики: сдвинул одну точку крепления, и модель пересчиталась сама. Ровно то, чем мы занимаемся в Grasshopper 🤓.
