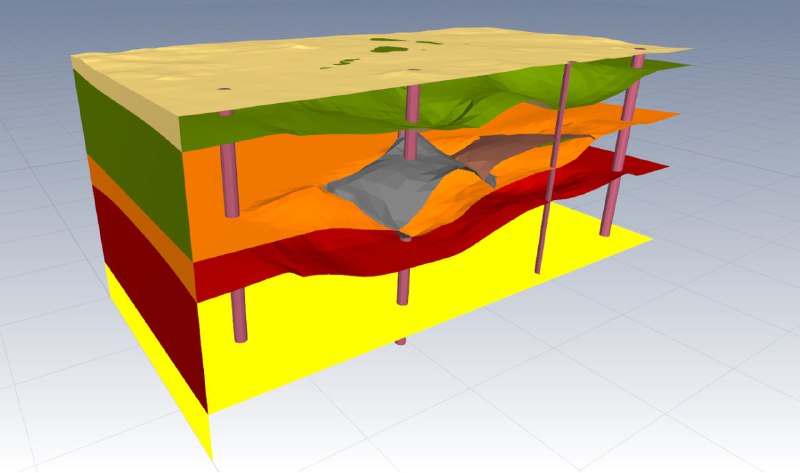

Собственно заключительный этап моего эксперимента. Видны солиды в civil 3d простенькой модели на базе 8 скважин. В этой модели я попробовал воссоздать наиболее типичные элементы: линза, фация, выклинивание и довольно сложная геометрия горизонтов некоторых ИГЭ: депрессии, возвышения.
Никаких "фиктивных" скважин использовано не было, при генерировании геометрии использовался "метод ближайшего соседа" и довольно комфортное ручное рисование сечений .
Дело осталось за малым: навесить properties в и выгрузить в IFC. Берите на вооружение.
3d геология в IFC ☠️ Наконец таки могу поделиться алгоритмом более-менее адекватным на примере простецкого "конверта":
1. грузим в Aquaveo GMS ЦМР и устья скважин. 2. вносим в описание каждой скважины данные элементам 3. вносим в каждую скважину горизонты (верх каждого элемента) 4. создаем автоматические сечения и потом вручную корректируем плавность переходов, падений и линз. 5. создаем солиды и tin поверхности горизонтов использую интерполяцию (IDW или ближайшего соседа) 6. получившиеся tin можно сохранять как CAD.dwg. 7. Открываем в Civil 3d каждый горизонт и создаем поверхность. 8. При помощи быстрых ссылок собираем все это богацтво в одну кучу. 9. про создание solids, наборы характеристик и выгрузку IFC уже писать не буду... 😥
Выводы: в паре GMS+civil_3d можно создавать вполне приличную геометрию геологии. В отличии от leapfrog и micromine мы можем вытащить tin горизонтов, а не 3d-грани каркасов тел. На основании tin в civil_3d можно вполне комфортно создавать солиды и IFC.

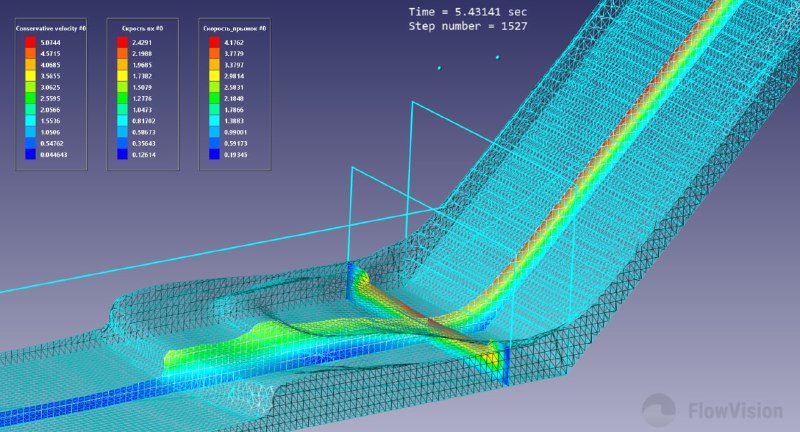

SWE vs CFD Слева успокоитель быстротока, смоделированный в Hec-Ras, справа во FlowVision. Невооруженным взглядом видно, что CFD картина более прецизионная.
Первое, что лично мне понравилось во #FlowVision, это возможность менять CFL и параметры расчета в режиме реального времени. Это как коробка передач в автомобиле: инженер сам регулирует точность/скорость расчета в процессе симуляции. То что является нормой для CFD, для меня очень непривычно.

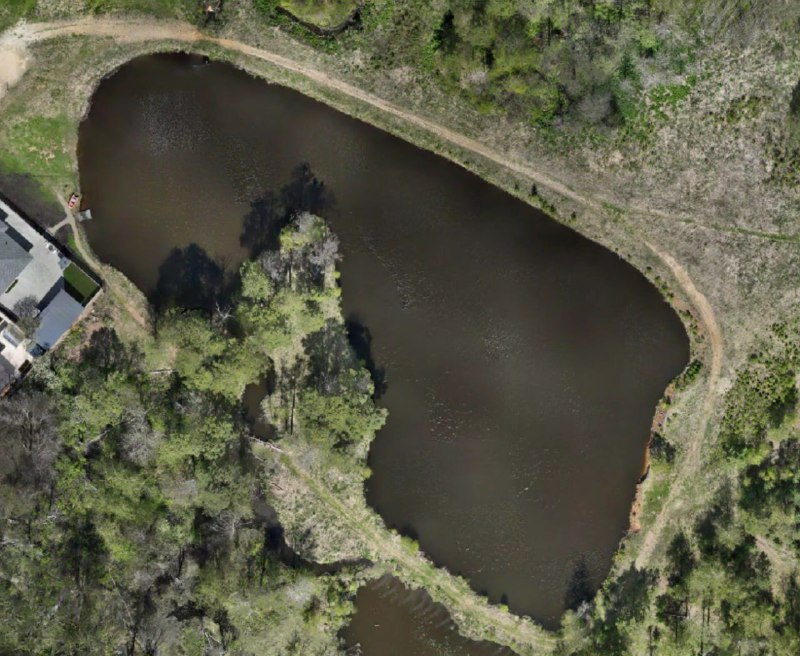

Продолжаем исследовать наше озеро. Для будущих онлайн демонстраций беспилотных гидрографических катамаранов MOL'TBoats нужна эталонная акватория, имеющая разный рельеф (и плоский и крутой, и ровный и холмистый) и хорошо и точно промеренная более подробным, точным оборудованием с соблюдением всех нюансов (SVP профиль скорости звука в воде, калибровки, фильтрация и т.п.). Для контроля привязки и проверки возможности поиска предметов на дне мы опустили металлический куб на плоскую площадку на глубину в 5м и точно сняли его плановое и высотное расположение как ГНСС, так и многолучевым эхолотом. Этот куб поможет калибровать и МЛЭ ,и магнитометр ,и гидролокаторы бокового обзора.

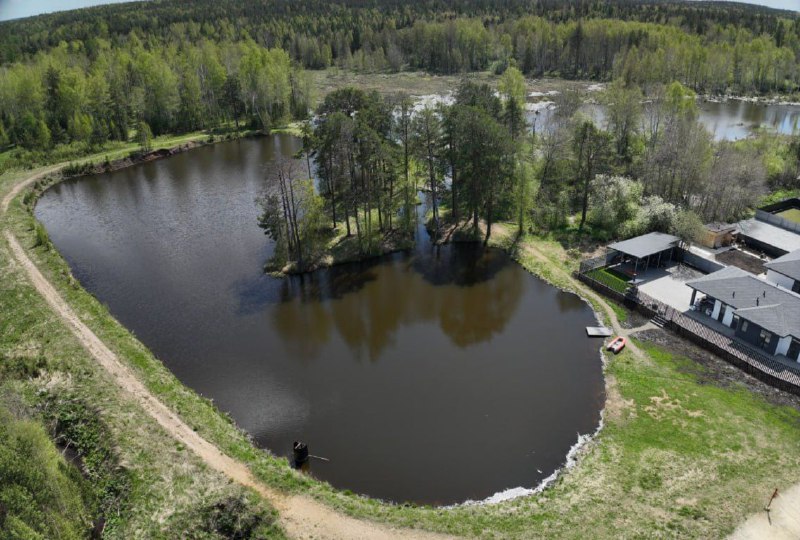

Такое вот получилось озеро, с красивым видом и интересным рельефом. Полезное для настройки оборудования, проведения оффлайн обучения гидрографической деятельности и организации онлайн демонстраций наших катамаранов ☺️
