Вообще не по теме канала, но тем не могу удержаться.
Дружбан Валерка наконец-то разродился фильмом про альпинизм. Мы уже лет 5 подшучивали "скорее мы умрем, чем увидим..." Ан нет... доделал.
Это реальные кадры реальной жизни реальных парней. Ну и плюс про Пакистан немножко интересного.

Привет, друзья-гидрологи! 😊
Отличные новости! Наконец-то у нас появились цветные сканы карт из Атласа! Представляете, раньше (по крайней мере у меня) были только чёрно-белые версии из Приложения к Пособию.
Огромное спасибо Никите за то, что поделился цветными сканами! Теперь работать будет намного удобнее и приятнее.
Скачивайте материалы по ссылке:
https://disk.yandex.ru/d/Wpq9mmMUPH5LJQ
Если что-то не загрузится или будут вопросы – пишите, помогу разобраться! 🤝
С наилучшими пожеланиями,
Ваш Русловед
P.S. Пользуйтесь на здоровье! И делитесь, если найдёте ещё что-то интересное 😉

пробую "поднять" IFC модель геологии здорового человека.
Напомню, что bim-геология курильщика: эдакий слоенный пирог без линз и выклиниваний.

Выводы: "на ручнике" штука довольно трудоемкая, и думается должна быть весьма не дешевой.
Я еще не представлю себе, как это нагромождение 3d граней в IFC переводить. 😱

Связь коэффициента гидравлического трения λ и коэффициента Шези С.
Рис 1: я вывел через Маннинга.

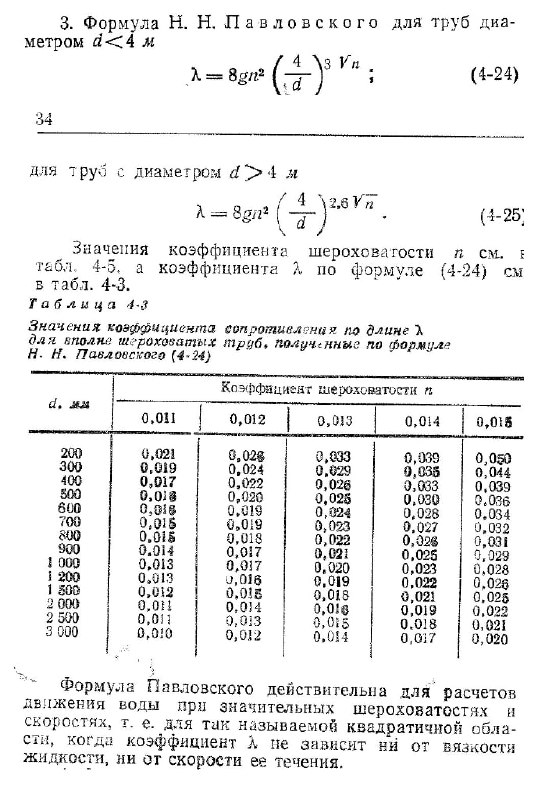

Рис 2: цитата из справочника Киселева.
Это может сильно пригодиться тому, кто задумает моделировать гидротраспорт (пульпопровод) в SWMM.
#блокнот #шероховатость #n_value

Практикой современного дорожно-мостового строительства апробировано использование габионных структур и ряда габионных конструктивных решений для очистки поверхностных вод, стекающих с проезжей части автомобильных дорог и мостовых сооружений. Однако этот опыт неоднозначен по эффективности очистки сточных вод и предопределяет необходимость более обоснованного подхода к выбору оптимального типа очистного сооружения и оценки его очистительной способности.

1. ДОРОЖНО-МОСТОВЫЕ ГАБИОННЫЕ КОНСТРУКЦИИ И СООРУЖЕНИЯ
2. ОЧИСТНЫЕ СООРУЖЕНИЯ НА АВТОМОБИЛЬНЫХ ДОРОГАХ Выпуск 3-2004

#блокнот

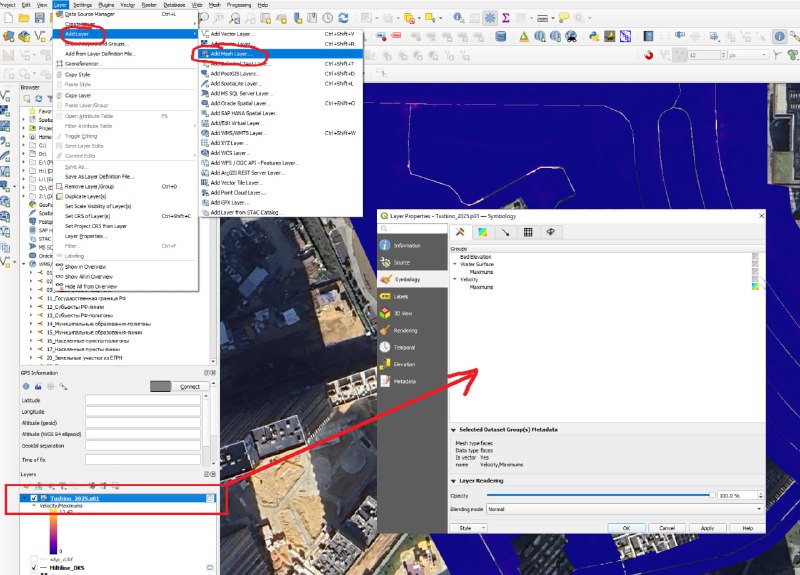

расчетный файл Хек-Раса ~.hdf можно напрямую грузить в Qgis.
- add layer и выбираем Mesh
- выбрать нужный hdf в папке проекта
- в менеджере появляется новый слой расчетов. В нем сидят уровни, скорости...
Короче играйтесь и экспериментируйте. 🤩

Сегодня после лесного забега, сходил на водослив своего пруда. Речка Саминка нынче полноводная, решил ее расходы узнать.
Что вышло, смотрите на фотке.

Краткий итог: водослив новенький, им зарегулировали пруд. Теперь его уровни в паводок/межень пляшут не сильно (в пределах 6-10см).
У нас даже бобр/выдра поселился в плавнях, но это совсем другая история....
#новости_городка

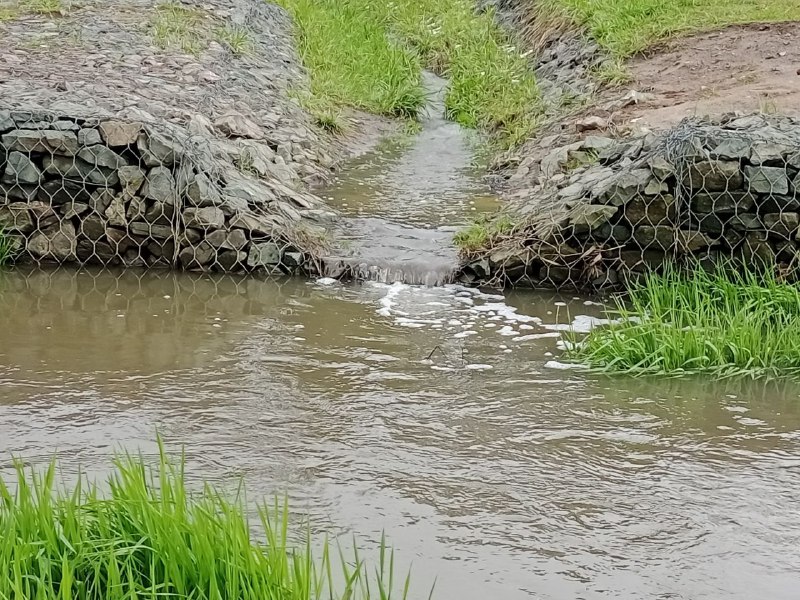

Выпуск воды после габионных очистных автомагистрали "Северный обход Одинцово" . Речка Саминка вошла в полноводный режим, и водослива на выпуске почти нет. ☺️
#новости_городка

Кто помнит, я делал видеообзор этих очистных, и даже простенькую bim модель с гидравлическим прыжком на быстротоке.

Сего дня, 28 апреля 2025 года обнаружен абсолютный максимум вакансий на hh.ru с упоминанием Hec-ras в количестве ///барабанная дробь/// двух штук! 😂
И обе не в РФ... 😊

https://dzen.ru/video/watch/680e70a3dceca837deaad5c3?share_to=link

По мотивам нескольких вопросов за последнее время, подготовил импровизированный видео ответ: Кольцевая защита vs линейная дрена вблизи водоема.

Собственно пример многоступенчатого водослива на уравнениях мелкой воды.
Маневр подсказанный Стеном Гибсоном: на перепаде мы добавляем тоненькую SA/2D структуру, которая сам водослив считает аналитически.

Заметьте, как перед ступеньками водослива образовывается подпор и обратная волна. Такой-же эффект я заметил на CFD модели перед крутым водосбросом. После выхода на стационар, этот эффект пропадает.
Что это: численный лаг или реалии гидравлики, пока не знаю. #example

Перед вами три портвейна
А) grahams ff colheita 2003 цена 12000руб
Б)talyors 10 цена 7500 руб
В) Инкерман урожая 2010 цена 1200 руб.
Все три офигенные и сравнимого качества. 😂 Имейте ввиду. (Инкерман искать именно 2010, ибо 07/03 были хуже)
#портвейн

Коллеги. Юрий Иванович Волков поделился с нами еще одной книгой.
"В своё время я тесно контактировал с немецким учёным Вольфганом Кинцельбахом. О прислал мне свою монографию по моделированию. Я просил у него согласия сделать её перевод с английского на русский с последующим изданием переведённой монографии. Согласие было получено. Перевод был сделан и издан очень небольшим тиражом ( 10 экз.). Сейчас я в очередной раз переработал перевод и высылаю вам электронную версию. Надеюсь она будет полезна вам."

Многоступенчатый перепад на SWE? 😂 А почему бы и нет?

Пособие к СНиП 2.05.03-84 «МОСТЫ И ТРУБЫ» (ПМП-91):

4. Недостаток математического моделирования связан прежде всего с тем, что любая математическая модель является лишь определенной идеализацией физического процесса. При этом экспериментатор-вычислитель работает не с дифференциальными уравнениями, а с их дискретными (разностными) аналогами. Процесс дискретизации уравнений зачастую меняет не только количественное, но и некачественное поведение решений. Поэтому для оценки различных методик при заключении договоров на конкурентной основе должны быть использованы следующие критерии:

а) точность решения системы использованных уравнений, определяемая тестами, имеющими аналитическое решение (например из одномерных тестов наиболее известным является так называемая задача о разрушении плотины);

б) совпадение вычислительных результатов с измеренными в натуре (хорошо использовать гидрометрические данные, причем не обязательно для экстремальной ситуации);

в) минимум эмпирических констант при одинаковой общности решений;

г) непрерывная зависимость решения от исходных данных (при малых изменениях входных параметров соответственно слабо должно меняться и решение);

д) простота реализации.

Каждая вновь разработанная численная модель должна всесторонне тестироваться, т.е. необходимо проводить сравнения с точными решениями, экспериментальными данными, проверять сходимость решения по сетке (при дроблении сетки) и по временному шагу и т.п. Без проведения тестирования нельзя приступать к расчетам реальных объектов.

При наличии натурных измерений должна производиться дополнительная тарировка численных моделей (например, корректировка шероховатостей поймы и русел) с тем, чтобы расчеты согласовывались с измерениями. После этого можно проводить собственно математическое моделирование, проигрывая различные проектные решения.

Смотрите, случай когда ручной расчет времени поверхностного стока не работает!

Дано: пустыня Гоби. Плоская поверхность, с обилием депрессий и холмов.
Поверхностный сток сначала двигается в локальные депрессии, заполняет их. И только потом водосбор начинает работать всей площадью по поверхности этих маленьких прудов.
Задержка по времени может составить 20 часов!!!!

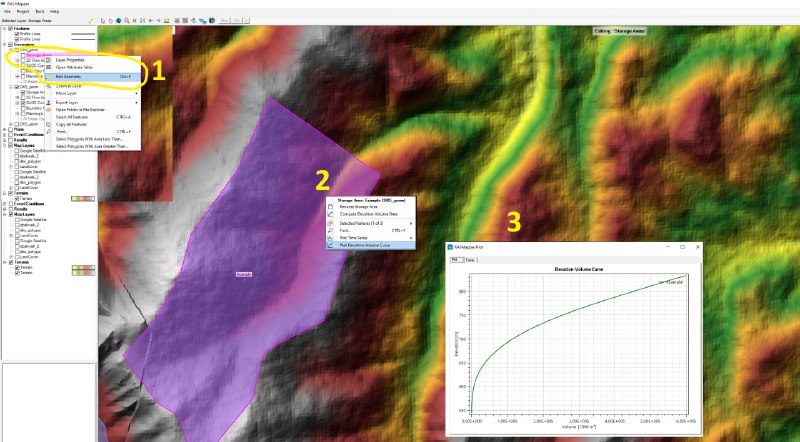

у пользователей Civil_3d постоянно возникает вопрос "как построить кривую наполнения/объемов?". В Hec-Ras это делается в 3 шага

1. Создаем в Ras mapper сущность Storage area и рисуем в плане ее границы
2. Жмем правой кнопкой мышки на созданную SA и выбираем опцию compute EV
3. Опять жмем правую кнопку и выбираем plot EV.

Данные выводятся как в форме курвы, так и в форме таблички, которая копируется в эксельку

Stanford Gibson запилил огненный видос по моделированию гидравлики водосливов. (см пост 1 и пост 2).

Главная мысль: если на водосливе у вас условие свободного падения воды (водопад) то конечно-разностная схема не может раскидать момент импульса между ячеек. Поэтому используйте аналитическое уравнение водослива в SA/2d. Но с некоторым трюком (см в видео)

https://youtu.be/Pe6v-C5bOQo?si=hycqHbjreimc826Y
