Вечерами исследую на "цифровом стенде" поведение волны на участке русла длиной в 5 км. Но Бог с ней, с волной... заметил вот такие косяки на продольном профиле (в виде бугров). См пикет 4500

Сама по себе задача стабильна, ячеек с большим кол-вом итераций на сетке нет, ошибка по объему плевая (доли процента).
На эффект поперечного уклона воды при оттоке с поймы в русло не похоже (ибо пойма не затапливается).
Эффект Кориолиса не учитывается солвером, да и крутого поворота на участке нет.
Неужели особенности визуализации результатов препроцессором?

HEC-RAS версия 6.6!!! Черт, я за ними не поспеваю.
Новинок много, прочтите сами: https://www.hec.usace.army.mil/confluence/rasdocs/rasrn/latest/new-features

1. метод Эйлера перешел на полунеявную схему. А это значит можно не соблюдать CFL=1 и решение стало стабильней
2. Да... появилась городская ливневка, Карл! Теперь дождеприемник в центре сетки это норма.
3. Волновое воздействие.

Продолжаю щупать препроцессор GMS. Вот такую геологию создать там можно без проблем. #example

#блокнот отражение волны

Моделька с отраженной волной от водоема.

Цикл из 4х волн: волновое возмущение в створе ГЭС: образующаяся волна наполнения, дойдя до водоема, отразится от него в виде волны излива, затем от ГЭС (как от стенки) - волной отлива, далее после вторичного отражения от водоема получится волна подпора.
Грушевский М.С. "Неустановившееся движение воды в реках и каналах". (стр 76)
PS. Вечером запишу shorts для телеграмма с таким численным экспериментом в Hec-Ras. Вышло занятно.
#блокнот #библиотека #Грушевский

Работа дождеприемника в Hec-Ras.
Любой момент поверхностного стока можно снять и выгрузить в Сivil_3d или Qgis #example

На днях в чятике был вопрос о перечном распределении уровней в 2d задаче Hec-Ras (почему в створе, уровень не в одной отметке?). И вот на эту тему небольшое замечание от
Михаила Соломоновича Грушевского. "Неустановившееся движение воды в реках и каналах".

Это один из примеров, но он очень интересен.
#блокнот #библиотека #Грушевский

Визуализация сценария прорыва защитной обваловки в ГИС модуле Hec-Ras выглядит примерно так.
Каждый кадр поверхности воды можно выгрузить в растр и передать в Qgis или Civil 3d #example

при создании насыпи дороги в Hec-Ras бывают эффекты "просачивания" воды через дорогу. Для того, чтобы этого не было (см видео), надо сделать расчетную сетку по оси дороги размером, меньше объекта.

Руководство по проектированию дренажей на летных полях.
Насколько я понимаю, это инфильтрация ненарушенных природных территорий. Я использую эти данные для определения R (радиус влияния) через инфильтрацию.

#Блокнот Руководство по проектированию дренажей на летных полях. Интересна таблица 4 "Интенсивность инфильтрации"

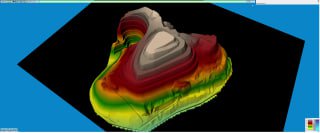

Играясь с моделированием поверхностного стока с отвала вскрыши заметил:
при увеличении интенсивности дождя возникает момент, после которого карта глубин перестает заметно расти. Образуется эдакое насыщение стока по поверхностям без значительного прироста глубин.
Продолжаю вести наблюдение и держать в курсе (с) 😂
#example

Математическое моделирование в реальной жизни - часть первая

Продолжаем серию "веселые картинки" Сценарий прорыва дамбы. Заметьте: часть объема устремляется вверх по течению. Моделировать аварию можно на воду или на неньютоновскую жидкость.
Само тело плотины невидимо: это просто логическая сущность в препроцессоре Hec-Ras с графиком развития прорана.
Каждый кадр поверхности воды можно выгрузить в растр и передать в Qgis или Civil 3d #example

Сценарий повышения воды в реке с последующим образованием прорана в защитной береговой дамбе. Вид из 3D Viewer Hec-Ras. Каждый кадр поверхности воды можно выгрузить в растр и передать в Qgis или Civil 3d #example

https://dzen.ru/video/watch/66f1b91015c4c20416405c0a?share_to=link

GMS победил в голосовании.... начинаем колупать этого зверя.
