Post #106 349
Сегодня утром обсуждали с Кириллом граничные условия в steady flow. В итоге написал напоминалку про решатель hec-ras. Быть может, в будущем и у нас будет подобная считалка на базе какого-нибудь нанокада.

https://dzen.ru/a/ZDVJr1qLPXfK43uS?share_to=link
Дзен | Блогерская платформа Как Hec-Ras считает установившееся течение (steady flow step method). Очень часто при постановке гидравлической задачи в HEC-RAS возникают вопросы по граничным условиям (boundary conditions): ставить нормальную или критическую глубину, или задать уровни воды в нижнем сечении или кривую Q(h). И еще чаще слышу вопросы про сертификат…
  • ❤ 3
  • 👍 2
Post #105 335
https://dzen.ru/a/ZDL1-23IxCOEd-37?share_to=link
В этой статье новизны нет. Зато есть "рекламный мерч" - 3d картинки реальных проектов Hec-Ras. Это небольшой гайдбук по типичным задачам. Репост категорически приветствуется!
Дзен | Статьи HEC-RAS: гидродинамические модели рек и водоемов. Статья автора «Гидравлика & bim» в Дзене ✍: Иногда хочется поделиться картинками, без всяких этих формул, графиков, и интегралов.
  • 👍 4
Post #103 343
https://youtu.be/7A4zFJznHOE
Интересная лекция Виталия Васильевича Беликова (автор отечественного расчетного софта) про сценарии развития прорана. Есть разбор масштабной модели!
YouTube Моделирование волн прорыва гидротехнических сооружений. Беликов 17.02.20 /06 Курс «Основы численного моделирования динамики речных потоков» лекция №6
  • 👍 6
Post #101 397
Написал пост про новый спутниковый рельеф COPERNICUS. Самый смак в конце статейки: сравнение SRTM vs copernicus.
https://dzen.ru/a/ZCl2euH6fyhk-dTG?share_to=link
Дзен | Статьи Спутниковый ЦМР Copernicus Global DSM 30м Статья автора «Гидравлика & bim» в Дзене ✍: Раньше для ТЭО и предпроектных решений использовал Infraworks для экспорта SRTM рельефа в civil_3d. Об этом маневре писал еще Игорь Рогачев 100 лет назад.
  • 👍 8
Post #100 369
#HecRas решил для валидации границ водосборов построить линии тока. Результатом доволен. Краткий алгоритм:
а) Создал в Civil 3d цифровую модель рельефа и выгрузил в qgis tiff - ЦМР и shp - линии ручьев от изыскателей.
б) создал в qgis сборку (чисто для контроля посадки файлов друг на друга)
в) создал в Hec-Ras проект. Растр ЦМР вставил как terrain, shp ручьев как map layer
г) уточнил дискретизацию ячеек по ручьям и набросал коэффициенты Маннинга
д) в качестве граничных условий: normal depth на вылив в озеро, в качестве осадков - precipitation.
  • 👍 6
Post #99 373
#блокнот Команда "Построить водосбор от поверхности" дюже годная в Civil 3d: указал интересующую точку слива, и Civil отрисовал границы ее водосбора.

Одно неудобство: локальные маленькие депрессии рельефа портят картину. Поэтому чуствительность анализа можно немножечко понизить в Параметры -> Водосбор -> Команды -> CreateCatchmentFromSurface
  • 👍 4
  • 🔥 2
Post #98 382
https://www.autodesk.com/industry/water
Алла на своем канале t.me/civil3dexpert поделилась вот такой инфой. Судя по всему внутри Автодеска зреет глобальные изменения в семействе гидравлического софта.
  • 🔥 1
Post #97 376
Ну и пока готовлю материал по зонам подтопления или как прикрутить гидрогеологию к предыдущей модели, небольшой пост про гидродинамику безнапорных сетей.
https://dzen.ru/a/ZBLJ7nM6l2W2fs5q?share_to=link
Дзен | Блогерская платформа Гидравлика наружных сетей водоотведения в BIM Сегодня кратко поделюсь базовым алгоритмом построения гидродинамической модели сетей водоотведения на примере районной дождевой канализации.
  • 👍 4
  • 🔥 3
Post #96 388
Пока валяюсь на больничном, написал трактат о первой "надземной" части гранд-БИМ-проекта
https://dzen.ru/a/ZAWmNnWhG3vWKjSu?share_to=link
Дзен | Статьи Информационная BIM модель в гидрологии и гидротехнике. Статья автора «Гидравлика & bim» в Дзене ✍: Добрый вечер, буду краток! (с). Решил я, значится, собрать весь накопленный опыт проектировщика-гидравлика и bim-инженера в одном файле.
  • 👍 5
  • 🔥 2
Post #95 419
https://youtu.be/or-L9ICsKsg

Ой-вэй! Таки, взрослые гидрогеологи либо вовсю питонят во flopy, либо купили себе GMS и не парятся. А такие залетные фраера как я, имеют одну радость: пользоваться старыми бесплатными решениями типа PM8.

Но в Processing Modflow 8 есть одна большая грусть: абсолютно невозможно импортировать ГИС и CAD форматы (geotiff, dwg и тд). А вручную назначать каждой ячейке целую кучу атрибутов бывает просто невыполнимо😰. В видео я нашел выход: пример переноса tin-поверхности из civil 3d в PM через qgis.
YouTube Processing_Modflow_8: импорт данных geotiff в матрицу cell. Создаем tin-поверхность в civil 3d. Выгрузка поверхности в формате geotiff и конвертация в ASC формат при помощи Qgis. Замена знаков для согласования с browse matrix Processing Modflow 8.
  • 👍 6
Post #94 375
Решил сделать bim сборку гидравлической модели. Все персонажи вымышленные, да не очень: за основу взят переход одицовской платки через речку Саминка.
На модели будет пример речки с водопропускными трубами, нарочно воткнутой в русло опорой моста, быстротоком ... ну и еще всякой всячиной, которую придумаю по ходу пьесы.

По готовности модель выложу в открытый доступ, дабы каждый мог познакомиться с технологиями прошлого (как никак civil 2019 😀).

Ну и конечно запилим видос, как был произведен расчет гидравлики русла.

Одно скажу точно: делаем неспешно, поэтому ждать до второго пришествия Христа.
  • 👍 12
Post #93 425
https://youtu.be/m-hOyfmJX4s
Задание граничного условия на вытекание воды из модели очень ОЧЕНЬ ОЧЕНЬ сильно может изменить картину внутри модели. Скажу больше: в моем понимании задать его идеально невозможно. Возможно только постараться максимально снизить влияние этого фактора на гидродинамику внутри модели.
PS: почему-то эта тема практически никак не представлена и в англоязычном ютубе, поэтому сделал попытку перевести видос и задублировать на англицком.
YouTube Hec_Ras: граничное условие Normal Depth, friction slope. (RUS) Граничное условие Normal Depth в гидродинамических моделях. Границы применимости. Гидравлический уклон. Потери энергии потока. Нестационарное течение. Докритическое и сверхкритическое течение.
  • 👍 9
  • 🔥 2
Post #92 414

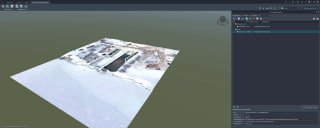

Решил себе на память сделать цифровой слепок прудов-осветлителей ливневки. Скоро этих прудов не станет (реконструкция), но мне хочется воссоздать их bim-модель и посчитать на гидравлику. Оставим потомкам, нехай изучают :) #example
  • 🔥 7
  • 👍 4
Post #91 438
https://youtu.be/D6S-MYxtQro
Не успел допить рождественский портвейн, как засвербило в жопе от вопроса. 😁
Пришлось пилить видос на скорую руку.
YouTube HEC_RAS: втекание быстротока в основной канал. Как огромный скоростной напор бокового притока влияет на основной поток. Насколько происходит подпор в месте слияния.
  • 👍 7
Post #88 446
Старая задача про прорыв дамбы.
Два решения: слева чистая вода, справа жижа (параметры указал в самой простой модели Bingham) Физмех свойства жижи в окошке справа.
По градиенту скоростей видно, что на воде максимум достигает `20 м/с и почти по всему каналу. На жиже 15 м/с и только в одном месте.

PS. Жижу специально сделал повязче для наглядности, ибо настроенная жижа Брумандиньо пролетает почти как вода. ☄️
  • 👍 6
Post #87
Channel name was changed to «Hydro_soft»
Post #86 384
https://youtu.be/B1PhAZ8oNPo
Для любителей агл. языка: Моделирование грязевых и селевых потоков.

Кратко от себя: в версии Hec-Ras 6 появились вариант работы с неньютовской жижей:
1.The Bingham equation
2. O'Brien equation (Quadratic)
3. Herschel-Bulkley equation.

В качестве референсных проектов моделили в тчт и прорыв в Брумадиньо. Результаты совпали с фактом.
Я набрал литературы и ложусь на дно, вернусь не скоро. 😀
YouTube Mud and Debris Flow Modeling with HEC-RAS (Part 2 - Non-Newtonian Hydraulics) This was a mud and debris flow modeling workshop for the USACE National Flood Risk Management Program. This was part 2 of a two part presentation on debris flow modeling. The first part on post-wildfire debris yield modeling with HEC-HMS can be found here:…
  • 🔥 3
  • 👍 1
Post #85 360
Hec-Ras 6.3.1: памятка по Mannings n:

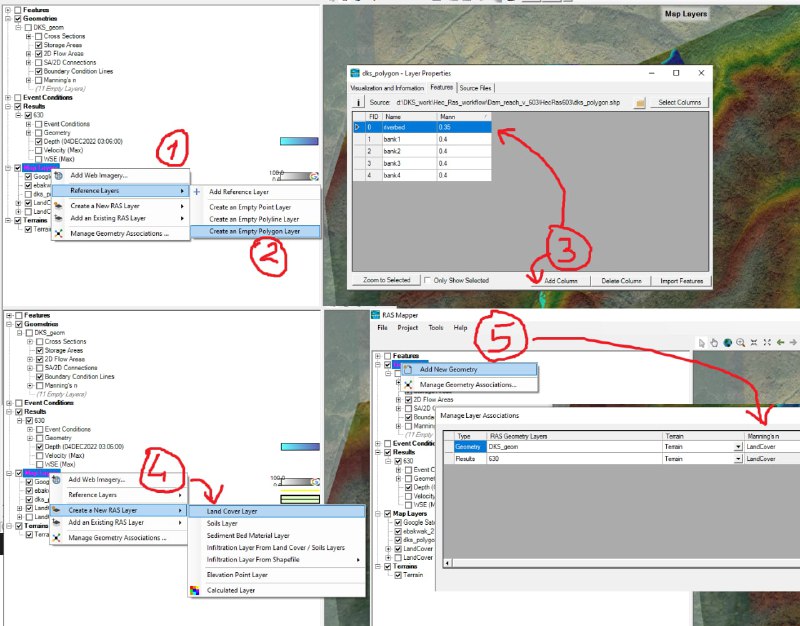

1. в навигаторе map layers создаем пустой слой полигонами и рисуем там наши площади.
2. при редактировании добавляем таблицу с атрибутами. Add column - кнопка добавления столбца в таблицу атрибутов (пункт 3 на картинке).
3. опять возвращаемся в map layers и создаем land cover layer (пункт 4 на картинке) и настраиваем маппинг классификаций из только что нарисованного нами слоя.
4. проверяем ассоциации terrain и в таблице выбираем недавно созданный land cover.

PS. Насколько я понял, эти новшества позволяют комфортно в автоматическом режиме импортировать слои из QGIS.
Я же QGIS не владею, поэтому приходится прямо в RAS Mapper создавать SHP, потом его-же подгружать в специальный слой land cover и ассоциировать с рельефом.#блокнот
