Смотрим инструкцию по построению водоотводной канавы по низу откоса насыпной площадки.

Получаем:
- готовую 3D-модель водоотводной канавы
- оформленный продольный профиль
- проектные отметки и уклоны
- автоматический расчёт объёмов работ

Как всегда, Олег выложил рабочие файлы, чтобы вы смогли повторить все трюки в домашних условиях)

Неудержимый Ярослав Абрамов выпустил пакет новых бесплатных инструментов для Civil 3D, в которых в том числе реализовал и свой опыт работы в Robur. Ярослав, конечно, настоящий герой меча и магии. ⚔️ — это два топовых софта для проектирования инфраструктуры, а 🪄— вайбкодинг.

Инженерному сообществу невероятно повезло, что такие спецы работают с нами в одно время и на одном языке.

Итак, новые инструменты Civil 3D:

⚪️Мощение — движок раскладки плитки из Robur, портирован один-в-один. Кто не в курсе, быстро задаём контуры покрытий, выбираем тип раскладки и настраиваем цвета плитки. Можно автоматом сгенерить ведомости мощения, которые вставляются прямо в чертёж или экспортируются в Excel.
⚪️Загрузка рельефа — импорт данных о поверхности из глобальных источников данных, (Copernicus / OpenTopography). Для проектирования такая подоснова не подойдёт, но значительно ускорит разработку предпроектных решений.
⚪️Диспетчер карт - подложка OpenStreetMap прямо в чертеже, поиск по каталогу QMS. Полезно для быстрой ориентации на местности, т.к. карта вставляется в модель в соответствии с выбранной СК чертежа с возможностью выбора нужного разрешения.

Все инструменты для Civil 3D бесплатны и уже доступны для установки через библиотеку модулей.

Статья Ярослава Как подключить координаты в Civil 3D

🟥 Смотреть обзор
🌐 Сайт проекта
🌐 GitHub
✉ Канал обратной связи
🔗Модули здесь

В моём любимом секретном чате Civil 3D. Int. community, куда можно присоединиться теперь только по инвайту, был утром задан вопрос, а вечером на него был дан блестящий ответ.

За рабочий день накидали несколько советов и пообсуждали функционал, я прочитала всё это за вас и всё это, пожалуй, пропущу, так как оно ненужное, а нужное в готовом виде вот:

Вопрос

Метка "Пикет/Смещение-Фиксированная точка". Значение смещения можно передать со знаком минус (в одну сторону от трассы) и без знака в другую.
А можно ли вместо знака написать "лево" и "право"?

Это все для схем расстановки ГРО надо, по ВСЖМ.

Ответ

Параметры-редактировать параметры чертежа-перечень сокращений-редактируй строки лево и право как тебе надо.

Круто? Да)
С вас честный лайк, если вы не знали об этой настройке.

Дальше был совет, что "если нужна сводная ведомость по ГРО в формате Пикет-Смещение, Х,У,Z то необходимо сначала по точкам ГРО набить колодцы и вставить в чертеж ведомость колодцев и ее уже отредактировать как тебе надо".

Хотите рабочий способ, как обойтись без лишних телодвижений с колодцами? Оставьте какой-нибудь коммент, и я запишу вам видео.

Посмотрела вебинар Бори Врублевского, руководителя разработки PikTools Генплан про подготовку ЦИМ генплана (БиО и ПС) по требованиям АГР. Кратко расскажу вам самое важное про ЦИМ АГР оттуда и поделюсь парой мыслей.

Хорошая рабочая информационная модель генплана почти неизбежно содержит больше данных, чем требуется в конкретном результате выдачи. Это абсолютно не недостаток модели, а наоборот, признак того, что данные в ней действительно работают.

В BIM-проектировании в рабочем DWG проектировщику нужна довольно богатая информация. Одно и то же дерево, покрытие или МАФ участвует сразу в нескольких процессах: отображается на плане, попадает в ведомости, используется для подсчёта объёмов, проверки нормативных расстояний, формирования документации разных стадий и, наконец, для подготовки ЦИМ.

Поэтому вполне логично, что у классифицированного объекта хранится не один параметр "для АГР", а целый набор свойств. Благодаря именно этому, кстати, инструменты PikTools Генплан позволяют один раз создать нормальную модель и затем получать из неё разные результаты. Итак, город определяет, какие данные ему нужны, но в рабочей модели данных больше, чем в требованиях. Возникает задача, о которой обычно говорят гораздо меньше в контексте BIM: данные нужно не только уметь создавать, нужно уметь правильно их отдавать.

Самый неэффективный путь, по которому прямо тянет пойти — создавать отдельную модель специально для прохождения проверки не портале Строим просто: копировать DWG, удалять ненужное, переименовывать, переназначать свойства, вручную готовить объекты к экспорту. В этот момент фактически появляется вторая версия проектных данных. Какой ворох проблем из этого следует, думаю, можно не расписывать.Чем ближе срок сдачи, тем неприятнее будет становиться эта параллельная реальность.

Эффективный путь — создавать рабочую модель, содержащую и геометрию, и семантику. В технологии, показанной на вебинаре, объекты Family Manager уже классифицированы и получают машиночитаемые свойства при вставке в DWG. Это позволяет затем автоматически понять, что перед нами за объект, какие его свойства нужны для конкретного сценария и как его следует представить в ЦИМ, и не разбирать перед каждой выдачей модель вручную и решать, что из неё оставить. Инструмент становится своего рода фильтром между богатой рабочей моделью и регламентированным результатом, например, по требованиям АГР.

В итоге генпланист продолжает проектировать в Civil 3D привычными сущностями, но работает с классифицированными объектами и машиночитаемыми данными. А когда возникает новая задача (ведомость, документация стадии П, РД, проверка модели или ЦИМ АГР), система берёт из одной и той же модели именно тот набор данных, который требуется в конкретном сценарии. Команда разработки PikTools Генплан создала для этого инструмент, который:

⚪️Фильтрует состав модели — выбирает только объекты, необходимые для конкретной выдачи ЦИМ АГР
⚪️Автоматически сопоставляет классификацию рабочей модели с требованиями ЦИМ: например, разные типы озеленения "схлопывает" в требуемые категории
⚪️Передаёт необходимую семантику — формирует требуемый набор параметров, включая RusName
⚪️Формирует 3D-геометрию из плоских объектов генплана.
⚪️Проецирует объекты на поверхность Civil 3D, обеспечивая их правильное высотное положение
⚪️Экспортирует из ПЗУ ПС (границы и поверхность), БиО (проекция всего благоустройства на поверхность) и ТЭП
⚪️Автоматически рассчитывает ТЭП по тем же правилам классификации
⚪️Проверяет исходную геометрию на пересечения и наложения при расчётах
⚪️Диагностирует ошибки формирования IFC, в том числе проблемы проецирования объектов на рельеф
⚪️Дополнительно позволяет построить полноценный 3D-генплан для других сценариев, например, передачи визуализаторам

Как это работает, можно посмотреть в записи, но ещё лучше взять бесплатную 30-дневную пробную версию PikTools Генплан и потестить самим.

Заодно подпишитесь на канал разработчиков, там новости по продукту, гайды, анонсы.

Пришёл такой вопрос от подписчика:

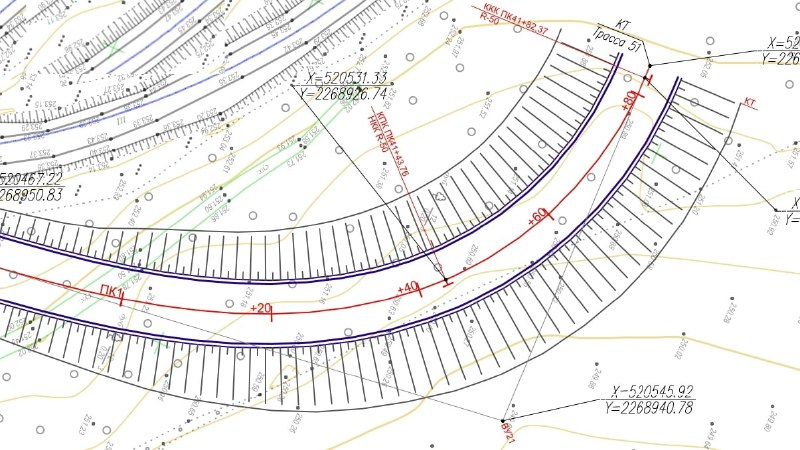

"Добрый вечер, помогите пожалуйста понять как построить участок трассы по данным проекта, вопрос именно в вираже, как и куда нужно вводить данные что бы построился проектный вираж по заданным координатам".

Короткий ответ такой:

Одних только координат XY с плана для построения проектного виража, конечно, будет недостаточно. Потому что по этим координатам можно восстановить геометрию оси, а вираж задаётся отдельно как изменение поперечного уклона вдоль пикетажа трассы, так что понадобятся ещё и данные ведомости виражей.

А если подробнее, то давайте рассмотрим, как действовать при наличии данных по уклонам.

В Civil 3D есть встроенный табличный редактор виража, куда можно внести эти данные. Программа ожидает такую логику: трасса → пикет → поперечный уклон → коридор → положение КПЧ

По представленному фрагменту я бы строила так:

1. Сначала создаём трассу по оси дороги с точной геометрией по проекту. Если исходные данные даны координатами характерных точек, то их можно либо ввести как точки и по ним построить трассу, либо создать полилинию и затем создать трассу из объектов. Затем вписать кривые. Короче, способов несколько, но важно, чтобы пикетаж совпал с проектным: ПК1, +20, +40, +60, +80 и т. д.

2. Выделяем трассу, затем Свойства трассы / Параметры виража. Civil 3D рассчитывает вираж относительно пикетажа трассы, поэтому ключевые исходные данные нужны не в формате XY, а в формате пикет + поперечный уклон для каждой характерной точки.

Если вираж уже рассчитан проектировщиком и требуется в точности воспроизвести проектное решение, автоматический расчёт виража по нормам фактически не нужен, а нужно просто открыть табличный редактор виража и вручную задать критические пикеты и значения уклонов.

3. После этого в конструкции коридора полосы должны быть настроены так, чтобы их уклоны получали значение от виража трассы. То есть мало просто создать вираж у трассы: элементы типового поперечника должны уметь читать рассчитанные (заданные) значения виража. Тогда при перестроении коридора полотно начнёт поворачиваться вокруг заданной оси.

Эти действия позволят восстановить проектное решение, когда коридор будет готов, можно с помощью меток вытаскивать координаты XY любых точек.

В марте Пульс ПК написал про сборку идеального компа для AutoCAD, это было легендарно. Я атаковала Владимира Пантелеева @PanteleevVladimir тем, что юзерам Civil 3D тоже нужен такой разбор железа. Потому что есть специфика и потому что, будем откровенны, сивилисты действительно сталкиваются с медленной работой и зависанием Civil 3D, и иногда дело действительно в железе.

И вот, читайте Компьютер для Civil 3D 2026–2027: разбор железа и примеры сборок

Из новой статьи Владимира вы узнаете:
⚫️почему игровой компьютер для Civil 3D — это неправильно
⚫️какие процессоры ускоряют работу
⚫️сколько нужно оперативной памяти
⚫️какой SSD лучше
⚫️когда видеокарта важна, а когда нет
⚫️как не переплатить за железо

Ну и специально для читателей моего канала, да, касатики, для вас, я договорилась о скидке. Если вы решитесь на сборку своей новой рабочей станции для инженерных задач до конца этого сентября, то назовите кодовую фразу CIVIL 3D Expert и команда Пульс ПК даст вам скидку 3%.

Кстати, подпишитесь на канал Пульс ПК https://t.me/PulsePC, там много красивого!

PS. Для тех, кто увидел утренний фальстарт «фафвфаф»: ребята, спасибо за смешные комменты, было очень жаль удалять) Но я смеялась, вы лучшие!

Как обещала, вот все типы проверок. Напоминаю, всё это прямо внутри Civil 3D.

По этому функционалу есть, кстати, подробная видео-справка на Rutube. Если хотите в текстовом виде, напишите в комментах, я отправлю PDF.

Общие
- наложение CAD-блоков
- наложение мультивыносок
- наложение контуров семейств
- наложение штриховок
- пересечение санитарно-защитных зон
- пересечение границ проектирования
- проверка производителя материалов
- самопересечения полилиний и штриховок
- проверка соответствия слоя CAD-стандарту

Бордюры
- корректность прилегания покрытий к бордюрам (например, асфальт не доведён до бордюра или наоборот заходит за него)

Озеленение
- соответствие количества деревьев и кустарников в модели количеству, указанному в выносках

МАФ
- соответствие высоты падения толщине резинового покрытия
- пересечения зон безопасности разных МАФ
- соответствие зоны безопасности резиновому покрытию

Освещение
- проверка расстояния между деревьями и опорами освещения (по умолчанию используется радиус 4 м)

Покрытия
- наличие конструкций дорожной одежды (КДО) у покрытий

Наружные сети
- проверка нормативных расстояний и пересечений между элементами благоустройства и подземными коммуникациями

🤩Бесплатная пробная версия PikTools Генплан на 30 дней — по ссылке 🤩

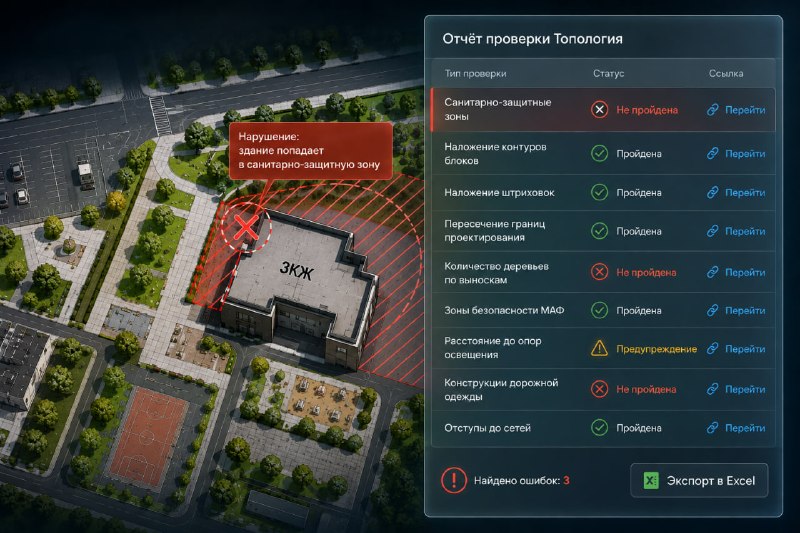

Продолжаю распаковку PikTools ГП и подобралась к очень интересному инструменту с неочевидным названием — Топология. Пусть этот пост будет моим официальным обращением к разработчикам: если хотите, чтобы обычный генпланист тыкнул на эту кнопку, срочно придумайте ей другое название. Готова поставить деньги, что кнопка, на которой будет написано что-нибудь в духе "Автоматическая проверка ГП" или "Проверка модели", соберёт в 100500 раз больше кликов.

Но давайте к делу.

Когда мы говорим про BIM в генеральном плане, первыми приходят на ум сценарии (BIM uses) с автоматическим получением ведомостей и спецификаций, подсчётом объёмов работ, координацией моделей и проверкой коллизий, что-то такое. Но это работает уже после того, как проектировщик принял десятки решений и выдал результат в виде модели. А что, если бы был такой инструмент, который мог бы оперативно проверять рабочие модели генплана ещё до передачи их на следующий этап?

Ну вот же он — Топология. По сути, это встроенная система автоматизированного контроля качества модели ГП, которая работает прямо внутри Civil 3D, без экспорта модели в сторонние программы.

Большинство привыкло понимать под проверкой модели пересечение объектов, тот самый поиск коллизий. А здесь доступен контроль качества сразу на трёх уровнях:
⚫️геометрия (наложения, пересечения, самопересечения)
⚫️данные (слои, производители, КДО, количество объектов)
⚫️отраслевые нормативы (отступы до сетей, зоны безопасности, высота падения, санитарные зоны)

С первым уровнем всё достаточно просто. Наложение блоков и штриховок, пересечения санитарно-защитных зон — это ближе всего к классическим коллизиям, чистой воды геометрия в 2D и 3D.

Далее идут семантические проверки. Например, поиск по производителю поможет отследить, чтобы в проекте использовался только один производитель тротуарной плитки или один поставщик всяких там песочниц и грибков. Это уже контроль качества информационной модели, а не просто проверка геометрии.

К нормативным относятся, например, проверки отступов и пересечений между элементами генплана (деревья, кустарники, бордюры) и подземными коммуникациями (водопровод, канализация, дренаж, теплотрассы, сети связи, сети электроснабжения и др) или проверка пересечения зоны освещённости от опоры до деревьев.

Всё это становится возможным благодаря тому, что Топология использует данные Family Manager и поэтому способна анализировать объектную модель, а не просто CAD-примитивы. Инструмент понимает зоны безопасности МАФ, производителей, типы объектов, конструкции покрытий и другие параметры, важные для ГП.

Поэтому Топология выглядит покруче обычной проверки коллизий, которая отвечает на вопрос "Пересекаются ли два объекта?" Топология отвечает на гораздо более широкий вопрос: "Правильно ли вообще спроектирован генеральный план?"

И всё это, напомню, прямо внутри Civil 3D, без экспорта куда-либо. Ну не шик ли?)

Важно, кстати, что результаты проверок интерактивны. После анализа появляется окно ошибок, по которому проектировщик проходит последовательно. По клику на обнаруженном нарушении можно переместиться к элементам и исправить модель. Затем можно повторить проверку и при необходимости выгрузить полный отчёт в Excel.

Запросите бесплатную 30-дневную пробную версию PikTools Генплан по моей ссылке чтобы самостоятельно потестить все виды проверок. А полный перечень типов проверок сделаю отдельным постом, выложу чуть позже сегодня.

Чем больше разбираюсь с функционалом PikTools, тем больше меня впечатляет уровень интеграции и качество проработки поддерживающей экосистемы. Высокий уровень интеграции для меня означает, что команда BIMTeam не просто строит свою систему на автокадовском ядре (это путь, по которому часто идут другие разработчики, иногда сильно дублируя имеющийся в Civil 3D функционал), а грамотно использует именно сущности Civil 3D и, следовательно, их возможности.

Объясню чуть подробнее про поддерживающую экосистему, потому что это не такая уж очевидная вещь.

Civil 3D в своей базовой поставке вообще ни у кого не полетит. Мощный, функциональный, гибкий, но пока не настроишь под свои задачи, весь этот потенциал останется в режиме ожидания и не даст ожидаемый результат. Я бы сказала, что сам по себе софт — это примерно 20–30% всей системы, остальные 70–80% — это та самая поддерживающая инфраструктура, которая определяет, насколько быстро работает проектировщик, насколько одинаковыми получаются проекты и сколько ручной работы остаётся инженеру.

Комплект поставки PikTools Генплан — это не только сами функциональные модули, но ещё и большой набор вспомогательных файлов и библиотек, которые работают вместе с командами и утилитами. Сегодня расскажу, что вы получаете в комплекте.

Шаблоны DWT
Это первый уровень из всей экосистемы Civil 3D, наверное, он самый явный. Первое, с чем начинает работу любой пользователь. Здесь живут единицы измерения, правила округления, слои, стили объектов, стили подписей, стили таблиц, правила именования, настройки отображения. Хороший корпоративный шаблон может весить десятки мб, т.к. хранит огромное количество знаний и регламентов организации, выраженные в настройках чертежа.

В поставке PikTools Генплан идёт 7 DWT шаблонов, 3 из которых по разделам АД и ГП, 3 — для оформления (рамки листов по ГОСТ, типовые штампы). Плюс один чистый, только со стандартными стилями, его назначение я не знаю, но ок, пусть будет.
⚫️Автомобильные дороги.dwt
⚫️Вертикальная планировка.dwt
⚫️Горизонтальная планировка.dwt
⚫️Рамки для Концепции_1.dwt
⚫️Рамки для Концепции_2.dwt
⚫️Рамки для П и РД.dwt
⚫️Пустой.dwt

Библиотека стилей
Да, стили живут внутри dwt-шаблонов, но их можно переносить между чертежами, поэтому выделяю в отдельную сущность. Именно настройка стилей занимает больше всего времени при адаптации Civil 3D и именно стили делают огромную работу по автоматизации, они определяют:

⚫️что показать
⚫️как показать
⚫️когда показать
⚫️когда скрыть

Можно сказать, что это один из главных активов компании в плане внедрения ПО в рабочий процесс. Стили, работающие в PikTools Генплан, зашиты в шаблонах, сколько их там точно, я не считала, десятки для каждого типа объектов Civil 3D, то есть в общей сложности счёт на сотни.

Палитра ПИК Конструкции
Коллекция готовых конструкций для коридоров Civil 3D: конструкции для перекрёстков “УДС” и “Двор”, конструкции с уширениями для парковок, наборы проезжих частей с бордюрами и без шириной 6 м и 4.2 м. Естественно, для задач автоматизации оформления чертежей всё это поддержано правильно настроенными стилями наборов кодов коридоров, обеспечивающими соответствие CAD-стандарту.

Библиотека элементов
Это очень большая часть поддерживающей экосистемы для разработки генплана в Civil 3D. Управляется приложением Family Manager, про него подробнее писала здесь. Там сотни и сотни блоков деревьев, кустарников, МАФов, типов штриховок для газонов, многолетников, покрытий. Сюда же входят типовые секции ограждений, ворот, калиток, типовые границы, элементы освещения.

В общем, всё CAD-хозяйство, являющееся частью платформы, обычно собирается из разных источников и потому очень разношёрстное и управлять им трудно. Здесь же вместе с модулями PikTools Генплан пользователь получает единообразную, стандартизованную, проиндексированную библиотеку. Логика работы с ней такая: вставляешь любую графику из библиотеки (блоки, штриховки, полилинии) и она сразу вся по CAD-стандарту, со всеми параметрами и атрибутами, а команды пакета PikTools Генплан уже выполнят роль автоматизации типовых операций проектирования генпланов.

Иметь в активе такую библиотеку в связке с софтом означает возможность очень сильно разгрузить проектировщика и добиться стабильного качества моделей.

Все эти 4 уровня вместе образуют готовую рабочую среду, в которой модули, шаблоны, стили, библиотеки и типовые конструкции изначально спроектированы так, чтобы работать совместно. Обычно такая поддерживающая экосистема создаётся внутри крупных проектных организаций годами, а здесь она поставляется вместе с продуктом.

✨Запросить триал версию PikTools Генплан на 30 дней можно по ссылке

На InfraBIM.Pro вышел новый потрясающий курс — Мелиорация в Civil 3D.

Всегда кайфую, когда появляются узкоспециализированные курсы по Civil 3D. Великое преимущество этого софта в том, что сам по себе он не заточен ни под какую сферу проектирования (в этом же и его главная слабость, по мнению некоторых пользователей). Civil 3D — это большая инженерная платформа для линейных объектов. Если понимать её архитектуру, то на одной и той же технологии можно проектировать автомобильные дороги, железные дороги, инженерные сети, защитные сооружения, каналы, дамбы и ещё множество совершенно разных объектов.

По-моему, появление спецкурсов по проектированию в Civil 3D круто не только потому, что они нужны инженерам из этой отрасли, но ещё и потому, что каждый такой курс показывает новый способ мыслить внутри Civil 3D.

Новый курс @ovitolife Виталия Медведева по проектированию мелиоративных каналов я искренне советовала бы не только мелиораторам. Виталий показывает очень зрелые инженерные подходы к работе с коридорами, пользовательскими конструкциями, параметрическими моделями, расчётом объёмов, выпуском документации. Все эти приёмы и навыки пригодятся и на дорожных проектах, и на наружных сетях, и вообще на любой линейной инфраструктуре.

Я вообще считаю, что лучший способ стать сильнее в Civil 3D — иногда смотреть, как программу используют специалисты из других отраслей. Очень часто именно там находишь приёмы, до которых сам бы не додумался.

Если хотите не просто освоить очередную функцию, а увидеть Civil 3D немного шире привычных сценариев, очень рекомендую обратить внимание на этот курс, вы точно не пожалеете.

Вышел CivilConnection 8.0 — пакет для Dynamo, который связывает Revit и Civil 3D и позволяет забирать в Revit данные из Civil 3D: трассы, поверхности, коридоры, геометрию и другие специфические инфраструктурные элементы.

Главное в этом релизе — полная переработка архитектуры, она стала сервис-ориентированной, внутри появились как бы такие специальные службы для работы с Civil 3D: AlignmentService, CorridorService, BaselineService, SurfaceService, GeometryService, DocumentService, LandXmlService, CivilPythonService, IFCService. Благодаря этому логика работы с Civil 3D стала более модульной, устойчивой и удобной для дальнейшего развития.

Что важно для пользователей

⚫️поддержка Revit 2023–2027 / Civil 3D 2023–2027
⚫️автоматическое определение версии Civil 3D из Revit
⚫️улучшенная работа с чуждой для Ревита геометрией трасс: прямые, дуги, клотоиды, составные элементы
⚫️переработанное извлечение данных из коридоров: фигуры, звенья, характерные линии
⚫️улучшенные сценарии создания TIN-поверхностей
⚫️доработанные IFC-сценарии

Полный список в блоге автора на платформе BIMformative

Как пользоваться

Устанавливаем пакет стандартно через Package Manager в Dynamo для Revit: ищем и ставим актуальный пакет CivilConnection 8.0.
Дополнительно нужно поставить CivilPython, он используется для расширенных сценариев работы с Civil 3D API.

Дальше открываем Revit, запускаем Dynamo и используем готовые ноды CivilConnection, чтобы получить доступ к данным Civil 3D.

По сути, это сценарий связки двух принципиально разных сред проектирования, я имею ввиду Revit и Civil 3D. Самый яркий пример, где это востребовано — железные дороги, с их огромным количеством дисциплин и постоянным смешением линейных и площадных участков. Если интересно глубже, рекомендую посмотреть записи Autodesk Rail Summit 2021-2024 по ссылке: https://boards.autodesk.com/rail-summit-on-demand/

После небольшого вынужденного перерыва в проекте по распаковке PikTools Генплан планирую вернуться к регулярным постам, у меня ещё в плане несколько разобрать несколько тем.

Уже выходили посты:
Про 3D-модель + IFC по стандартам Москвы
Про состав пакета (какие есть модули) и зачем нужен Family Manager
Про вертикалку
Про модуль Озеленение

Хочу свериться с вами, касатики, может, стоит поменять формат? Мне привычно и удобно писать свои лонгриды, это прям мой жанр, вопрос, нравится ли вам это читать вообще? Может, стоит писать покороче? Может, записывать аудио-версию?

В общем, прошу от вас какую-то обратную связь, чтобы продолжать с новыми силами и, возможно, в новом формате.

Кстати, дорогие генпланисты, для вас есть тема — проект "Генплан наизнанку". Написала, почему я поддерживаю проект и зову вас присоединиться.

Внимание: информация очень узкоспециализированная по Civil 3d, но поможет избежать кучи головняка. 😂

Бывает так, что из tin-поверхности надо выдавить solid. (например для переноса в расчетные комплексы) Оригинальная триангуляция при этом может быть дико неоднородной и 3d тело банально может не выдавиться.🤷‍♂️
Еще хуже, если solid надо выдавить между двумя поверхностями, которые имеют разные фактуры триангуляции.

Чтобы корректно выдавливать 3d solids, надо "упорядочить" триангуляцию. Для этого в civil 3d есть кнопка СГЛАДИТЬ ПОВЕРХНОСТЬ в которой вшито два метода: ближайший сосед и кригинг.

На картинке пример перестройки оригинальной tin в аккуратную сетку шагом 1x1м. Потеря качества есть (лечится более тонкой настройкой) но зато появляется возможность выдавливать 3d тела. Enjoy.🎸

Лайфхак от магистра @drakon_v_tapkax

Всем привет!

Разработал небольшой Dynamo-скрипт для Civil 3D по массовому изменению отметок характерных линий и профилей.

Пригодится, когда нужно быстро сместить площадку или другой объект на заданную величину без ручного редактирования отметок.

Для работы достаточно открыть скрипт через Проигрыватель Dynamo (вкладка Управление), выбрать объекты и указать величину смещения.

Буду рад обратной связи!



https://disk.yandex.ru/d/MrlfxiaqfokGXA

Полезный скрипт от Ярослава Абрамова
Да, да, это он в битве Robur vs. Civil 3D был за Робур)

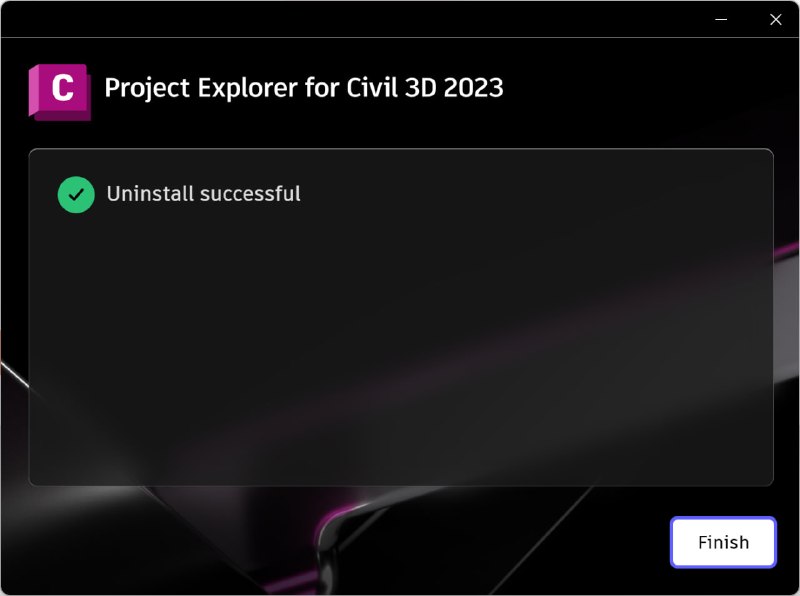

Исторический момент: прощаюсь с 2023

Кстати, снести Civil 3D с компа — отдельное искусство и отдельный порядок. А кому-то нужно напомнить инструкцию по чистому удалению?

Сегодня у нас очередной четверг, значит, выходит новая серия моего сериала про PikTools ГП. Сегодня эпизод про модуль Озеленение. Запрос бесплатной триальной версии здесь.

Этот эпизод я полностью переписала, потому что два дня назад состоялся Большой BIM Просвет, насквозь пропитанный ИИ и вайбкодингом. Они (ИИ и вайбкодинг) знатно вскружили голову опытным бимщикам, потому что позволяют решать множество задач от автоматизации проверок и контроля требований, до автоматического получения достоверных объёмов из модели. Причём здесь Озеленение от PIkTools? Сейчас объясню.

Все эти невероятные ИИ-эксперименты и ИИ-успехи стали вообще возможны благодаря тому, что цифровые модели наполнены (иногда — переполнены) данными. Для BIM-моделей зданий это как будто давно не новость, а вот для BIM в генплане всё ещё под вопросом. Но только не для генпланистов, вооружённых инструментами PikTools. Там элементы модели — модуль Озеленение оперирует простыми блоками и штриховками — это не просто графика, а носители информации: тип, назначение, площадь, количество, нормативные признаки, стадия, принадлежность к зоне и так далее.

Вы по-прежнему будете работать в понятной САПР-логике: размещать на плане деревья, кустарники, газоны, многолетники, но на самом деле это будут классифицированные объекты на основе семейств Family Manager. Это называется объектно-ориентированным подходом и у него есть ряд очень крутых преимуществ, вот два основных.

Во-первых, работа с обширной библиотекой Family Manager позволяет проектировщику выполнить умный подбор зелёных насаждений по параметрам: время цветения, цвет, размер кроны, вечнозелёные или лиственные. Всё это с привязкой к региону строительства, естественно. Это решение первой трудоёмкой задачи — правильного подбора ассортимента с учётом декоративности, сочетаемости, климатической зоны, наверное, даже возможностей поставщиков.

Во-вторых, после того, как план создан, начинается вторая большая тягомотина — оформление. Ручное составление ведомостей, заполнение позиционных обозначений, подбор картинок, разное представление ведомостей... По-моему, это просто ад, расплата за первую, творческую часть процесса. Но опять же, для пользователей PikTools эта головная боль в прошлом. Потому что любой блок, который вы достали из библиотеки, потащил за собой данные. А значит, с помощью специального инструмента, эти данные из чертежа можно собрать. В любой нужной форме: в таблицу (7 видов ведомостей) или в метку (4 вида).

Модуль Озеленение — это классный пример того, как в привычном Civil 3D можно строить объектную модель без перехода в "тяжёлый BIM".

Не могу не отметить, конечно, и чисто сапровские штучки, типа проверки неподписанных объектов, разные виды группировок меток, несколько способов автоматизированной расстановки блоков на плане, распределение по цветам и слоям, проверка отступов.

Подведу итог, что всё это даст на практике:

1. Внедряем стандарт оформления: слои, цвета, условные обозначения и структура данных не собираются заново каждый раз

2. Исключаем из процесса ручные подсчёты, снижаем риск ошибок в ведомостях и срыва сроков из-за переделок

3. Быстрее и предсказуемее согласовываем проект с заказчиком и госами, потому что документация формируется по повторяемым правилам

4. Наполняем модель машиночитаемыми данными. Это полезно, даже если прямо сейчас некому использовать их на последующих этапах (для проверки, подсчётов, аналитики, передачи заказчику). Рано или поздно до этого дойдёт!

Потестила повнимательнее инструмент Генератор проездов из модуля Вертикалка, делюсь впечатлением.

Теория в двух словах
Генератор проездов — плагин для генерации характерных линий с динамической зависимостью от оси проезда.

Общий сценарий проектирования:
1️⃣Начертить оси проездов обычными полилиниями. То, что вы и так делаете и у вас это скорее всего уже есть.
2️⃣Создать из этих полилиний характерные линии, чтобы появилась возможность управлять уклоном по оси и/или проектными отметками.
Важно. ХЛ должны иметь стиль PIK_ХЛ_Ось проезда. Об этом отдельно есть в Справке, ну и командная строка тоже подскажет, не забывайте туда смотреть.
Совет. Используйте вспомогательную проектную поверхность, задающую глобальный уклон площадки, тогда можно получить уклоны по проездам от неё, либо берите отметки для характерок из рельефа. Главная фишка в том, что это массовая операция, вы получите чёрные отметки сразу на весь участок.
3️⃣Запустить инструмент Генератор проездов на ленте PikTools, панель Вертикалка, и выбрать оси рамкой.
4️⃣Задать параметры поперечного профиля: ширина, уклоны, радиус и наличие бордюра. Для каждой оси проезда или массово через выборку или поштучно.
5️⃣Получить набор характерных линий, связанных с исходной осью, чтобы по ним получить проектную поверхность.

Что понравилось
✅ Массовость операции — за одно действие генерится сразу весь каркас проектных отметок с учётом типа поперечника (односкатный, двускатный профиль, параметры бордюра). В обычном Civil 3D с помощью коридоров такое тоже можно сделать, но долго, сильно дольше, кратно. Это реально большая автоматизация.
✅ Поддержка как обычных полилиний, так и характерок. ХЛ — привычный и часто основной инструмент генпланиста, с помощью которого управляешь отметками/уклонами.
✅Опция автоматического создания меток. Уклоноуказатели и отметки на осях появляются в виде динамических меток Civil 3D. Божечки, как же это по уму сделано, без всяких там блоков или мтекстов.

Что требует внимания
На тестовом чертеже у меня было 26 проездов, фунционал позволяет за один раз сделать и больше, но тут почему-то команда не срабатывала. Обычно такое случается, если с исходной геометрией что-то не так. В общем, интуиция и опыт подсказали мне проверить полилинии, косячный участок, который руинил массовую операцию, нашёлся, и всё полетело. Вывод: проверяйте исходную геометрию.

Мой главный вывод
Инструмент Генератор проездов оставил очень хорошее впечатление. Тот случай, когда плагин забирает на себя самую муторную часть повторяющейся работы проектировщика, которую никому не нравится переделывать вручную.

Тестирование показало, что геометрию перед массовым запуском лучше проверять: некорректная геометрия осей проездов может вам сломать этот крутой сценарий, когда строится весь участок целиком. Кстати, если столкнётесь с чем-то подобным, сразу пишите в чат поддержки BIMTeam_Support, ребята супер быстро реагируют, слышат пользователей, правят сразу.

Но даже с этим ограничением польза очевидна. Если у вас десятки проездов и примыканий, типовые поперечники, бордюры, уклоны и необходимость быстро собрать проектную поверхность, Генератор проездов экономит не минуты, а часы работы. Круто, что результат остаётся в логике Civil 3D: характерные линии, управляемые отметки и уклоны, поверхности, динамические метки, а не набор палочек и кружочков. Плюс все созданные ХЛ хранятся на отдельной площадке Проезды, потом их можно вставлять группой в любые поверхности или ещё как-то использовать, ну то есть сразу вводится нормальный порядок и иерархия данных проекта. Уважаю такое)

В итоге получается сильный рабочий инструмент для тех, кто делает вертикалку в Civil 3D не раз в год, а каждый день.

Традиционно, в конце
ссылка для запроса триальной версии
ссылка для онлайн-демонстрации продукта
