Могу теперь со спокойной совестью показать как выглядит предварительный макет оптического нейроинтерфейса MS-07A.

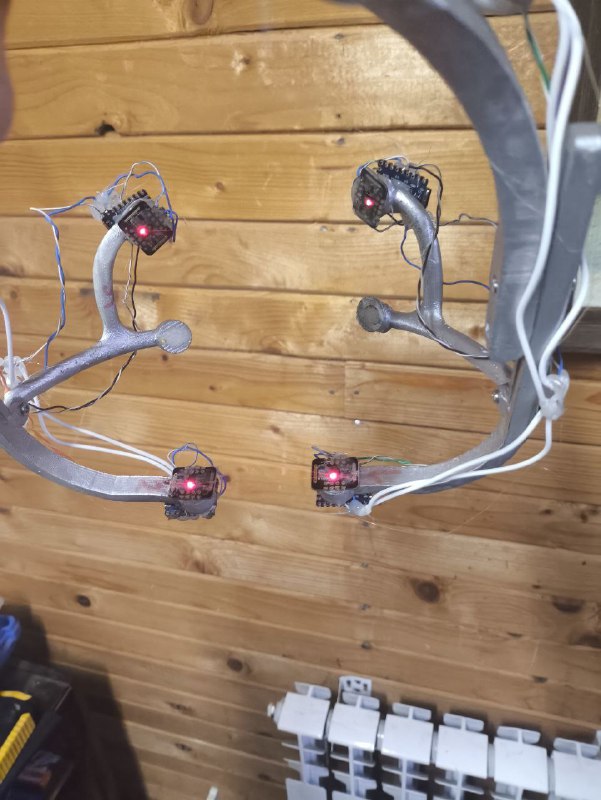

Интерфейс состоит из печатного корпуса с ветками на 8 каналов. Точки приложения (FP1, FP2 ,F3, F4, C3, C4, O1, 02) . Так же должно было быть 8 оптических датчиков...но 3 пришли бракованные. Так что пока 5.
Каждый датчик подключен к своему мк RP2040 zero. С помощью этого мк можно настроить мощность излучение, настроить параметры и всё что нужно. Можно сказать эти мк нужны для настройки каждого канала.

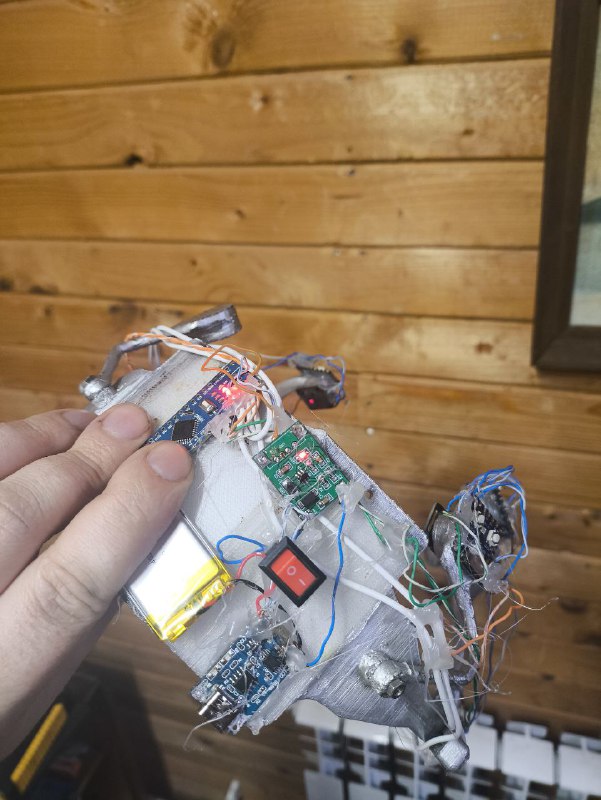

Далее они все соединены в i2c сеть. И данные идут на ардуино нано. Она собирает данные и шлет на порт. Датчики и вся система кушают тока больше чем может дать ардуино поэтому добавлен ещё аккум, зарядник и dc-dc конвертер 3.6 в 5в для питания ардуины.
