Загадка в истории противодымной вентиляции в России

Хотим рассказать о наших поисках нормативных истоков противодымной вентиляции … На самом деле это не так скучно, как звучит 😊

Более или менее полные требования к противодымной вентиляции появились лишь в 1986 году в СНиПе 2.04.05-86 «Отопление, вентиляция и кондиционирование». В нем были описаны три случая применения дымоудаления, а также указывалась необходимость подпора воздуха в лифтовые шахты, лестницы и тамбур-шлюзы. Компенсация дымоудаления в этом СНиПе пока не упоминалась.
А что же было до этого?

В 1975 году в СНиПе II-33-75 Часть II Глава 33 «Отопление, вентиляция и кондиционирование воздуха» описывались только технические решения, направленные на борьбу с распространением дыма по воздуховодам общеобменной вентиляции.

Единственным исключением была одна любопытная схема, которая рекомендовалась к применению в зданиях повышенной этажности (свыше 10 этажей) – использовать воздуховоды общеобменной вентиляции для целей естественного дымоудаления.

Рис. 1. Упрощенная схема к пункту 4.184 СНИП 1975 года. Приточная и вытяжная системы с обводными воздуховодами и клапанами. При пожаре оба вентилятора отключаются, клапаны переходят в положение, соответствующее аварийному режиму, при котором дым по воздуховодам естественным образом выводится на улицу

Задумка простая и красивая, хоть и малоэффективная, учитывая объем выделяемого дыма при пожаре.

Мероприятия по противодымной защите были и в СНиПах 1962 года, но в совсем минималистичном виде.

В СНиП П-Г.7-62 «Отопление, вентиляция, и кондиционирование воздуха» упоминалась необходимость устанавливать вытяжную вентиляции дыма только из отдельных помещений, в которых хранились легковоспламеняющиеся вещества (кинобудки, лаборатории).

В соответствии со СНиП II-Л.1-62 «Жилые здания» мероприятия по противодымной защите сводились только к применению дымовых люков для естественного удаления дыма из лестниц и подвальных/цокольных этажей.

На этом история нормативов, касающихся противодымной вентиляции, обрывается...

(to be contiuned)

Чем спринклер отличается от дренчера?

Спринклер (от англ. sprinkle – брызгать) – Ороситель (распылитель), оснащенный тепловым замком. Тепловой замок – запорный термочувствительный элемент, вскрывающийся при определенной температуре. (СП 485.13330.2020)

Вся «автоматика» спринклера сводится к стеклянной колбе с жидкостью, которая расширяется при нагреве (см. фото). При определенной температуре жидкости конкретная колба (колбы) не выдерживает и лопается, а пробка, которая перекрывала выходное отверстие, срывается, открывая поток воде. Это и есть тепловой замок.

Дренчер (от англ. drench – орошать, заливать, но нам нравится другой перевод – «проливной дождь») – Ороситель (распылитель) с открытым выходным отверстием. (СП 485.13330.2020)

Внешне он похож на спринклер, только в дренчере нет теплового замка (колбы), поэтому тушение производится всеми дренчерами одновременно, и процесс запускается от системы противопожарной автоматики или от ручного запуска.

Дренчеры используются в местах, где пожар может выйти из-под контроля и критическое значение имеет скорость срабатывания системы, когда нет возможности ждать, пока сработает один спринклер за другим.

Дренчерами защищают фасады, создают «водяную завесу» дверных проемов (см. фото), а также работают «по площадям», скажем, на складах и производствах.
Спринклер = избирательность.
Дренчер = скорость и мощь.

Насосы 18 века: пар против лошади

Как могло произойти, что за 100 лет до изобретения электродвигателя, уже существовали механические водяные насосы? И работали они путем эксплуатации лошадей.

Речь идет о разработанном английским кузнецом Томасом Ньюкоменом паровом водяном насосе, который начал исправно работать в 1712 году. Слово «исправно» можно использовать с некоторой натяжкой, поскольку придется закрыть глаза на случаи, когда насосы взрывались. Использовались эти насосы для откачки воды из шахт.

Поскольку изобретатель занимался разработкой и доводкой этого двигателя в течение 10 лет, чтобы семейный скобяной бизнес не погиб, жене пришлось примерить на себя функцию операционного директора.

Экономическая эффективность насоса Ньюкомена оказалась почти в четыре раза выше, чем у насоса, работающего на конской тяге. Как результат, паровые насосы производились большими по тем временам партиями, неплохо продавались и использовались вплоть до начала XX века.

Кстати говоря, на первый взгляд насос Ньюкомена работает нелогично, по крайней мере не так, как ожидается от парового двигателя.

Скажем, в паровозе все логично: пар под высоким давлением давит на поршень, который через систему рычагов заставляет вращаться ведущие колеса. Чем горячее пар, тем выше давление, тем мощнее паровоз.

В насосе Ньюкомена построено все наоборот: в цилиндр с горячим паром впрыскивается холодная вода, которая резко снижает давление пара, что заставляет поршень «втягиваться» в цилиндр, поднимая тем самым воду из шахты (цикл 1). После этого груз опускает штангу насоса вниз, снова зачерпывая воду (цикл 2).

Вот так необычное использование пара, а также жены позволило Ньюкомену внести огромный вклад в зарождение промышленной революции в Англии с последующим кардинальным изменением всего цивилизованного мира.

Инженер - это изобретатель

В последние десятилетия слово «инженер» стало настолько расплывчатым, что потеряло всякий смысл и превратилось в пустой звук. Дошло до того, что во многих толковых словарях русского языка термин определяется как «специалист с высшим техническим образованием». После прочтения такого определения лично в моей голове пустоты не убавилось.
Зарывшись в словари, я, наконец, готов поделиться более понятным толкованием.

Ученый – это теоретик, задача которого – открывать фундаментальные законы нашего мира.
Инженер – это практик, задача которого применить открытые учеными законы для создания материальных ценностей – того, что приносит пользу людям.

Существует три вида инженеров:
1. Те, кто разрабатывают или конструируют нечто полезное. Проектировщики, конструкторы.
2. Те, кто строит или производит спроектированное. Технологи, строители, наладчики.
3. Те, кто использует построенное или произведенное. Эксплуатанты.

Инженеры также распределяются и по сферам приложения своих талантов, разрабатывая:
1. Машины и механизмы;
2. Инженерные системы;
3. Сооружения.

Истоки слова восходят к латинскому ingenium, которое можно перевести, как «остроумное изобретение». Поэтому основная работа инженеров – изобретать способы решения поставленных задач...

Серьезный бренд с провокационным названием

Речь про одного из самых известных американских производителей профессиональных гигантских вентиляторов, который выбрал себе название Big Ass Fan.

Не торопитесь делать выводы о воспитании создателей этого бренда. Английский язык – это язык контекста и типа публики.

Приличный перевод – «здоровенные вентиляторы», но можно это перевести и как «фанаты больших задниц». Логотип с изображением ослика оставляет некую недосказанность и простор для толкования.

Люди из высшего общества, скорее, поморщатся от такого названия, но реднеки его с готовностью примут и поймут (red neck – «красная шея», так называют жителей сельской глубинки США).

Учитывая, что предназначение первых вентиляторов этого типа было именно охлаждение животных в коровниках для повышения их надоев, то маркетологи этим названием идеально попали в свою целевую аудиторию! Браво.

Такие неоднозначности в традициях Америки. Наверняка вы встречали провокационные названия на бортах американских самолетов времен войны. Скажем известный истребитель P51 с надписью "Passion wagon".

Культурный человек переведет это, как "страсть к путешествиям или приятное путешествие". Также это и транспорт, который перевозит увольняющихся военнослужащих. Но скупо одетая девица намекает и на третий смысл...

Профессиональные потолочные вентиляторы против бытовых

В нашей стране традиции использовать потолочные вентиляторы в жилье не сформировались, даже в самых жарких регионах.

Однако, когда речь заходит про бизнес, нужные «традиции» формируются молниеносно после расчетов рентабельности вложений.

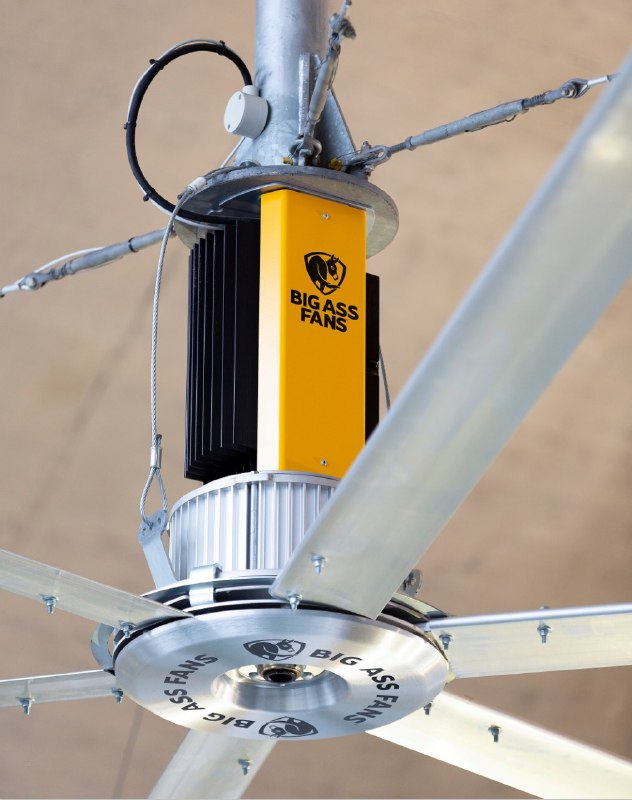

Ключевое событие, изменившее финансовую модель применения вентиляторов в бизнесе, произошло 25 лет назад, когда после долгих исследований на рынке США появился первый вентилятор большого расхода воздуха с низкой скоростью вращения (HVLS – High Volume Low Speed).

Его конструкция была разработана для решения проблемы «теплового истощения молочного скота», проще говоря, снижения удоев при перегреве животных. Новый огромный вентилятор вращался с низкой скоростью и создавал дальнобойный и равномерный поток воздуха колоссального объема, потребляя при этом минимум энергии и работая бесшумно. Фермерский бизнес был спасен.

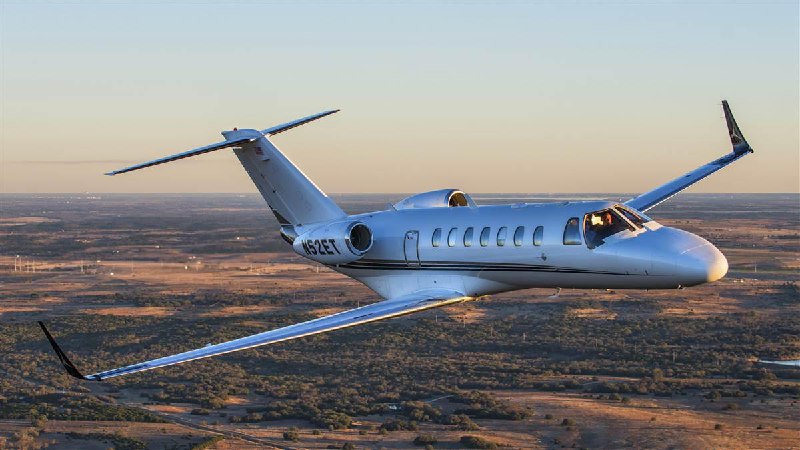

Чтобы добиться такого эффекта профессиональные вентиляторы впитали в себя достижения аэродинамики (те же законцовки лопастей, как на бизнес джетах), материаловедения, механики, разработки электродвигателей и автоматизации.

С тех пор HVLS вентиляторы захватили рынок, поскольку смогли уменьшая затраты бизнеса, увеличить удовлетворенность его клиентов.

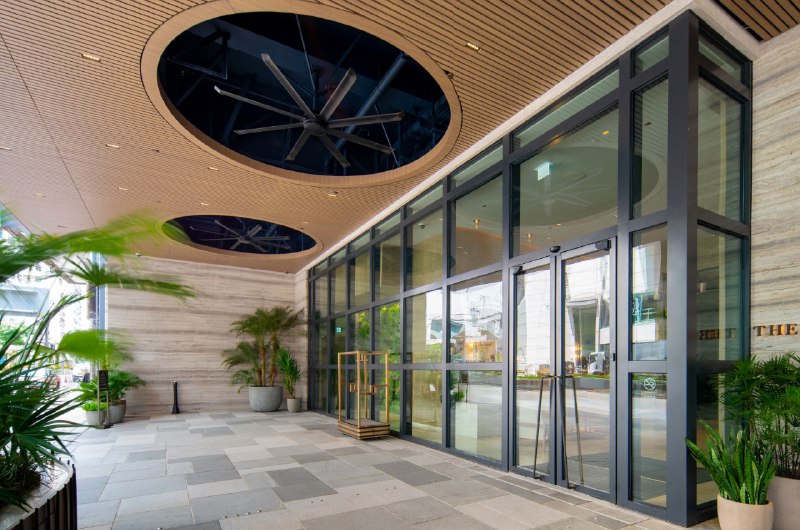

Склады, цеха, фермы, офисы, рестораны, фитнесы, торговые центры – объектам любого типа с относительно высокими потолками "прописано" применение HVLS вентиляторов.

Главный секрет успеха (как это иногда бывает) – размеры. Традиционные вентиляторы слишком малы и имеют низкую дальнобойность, взбаламучивая воздух только вокруг себя.
Коммерческий HVLS вентилятор может достигать девяти метров в диаметре, это размер четырехосного самосвала!

Кстати говоря, применение таких вентиляторов добавляет баллы при сертификации здания по зеленым стандартам.

Да и просто эти вентиляторы выглядят очень убедительно...
