Друзья, приглашаем вас на первый открытый тренинг, посвященный моделированию радиолокационных систем в Engee. Engee – идеальный инструмент для решения этой задачи, поскольку содержит необходимый набор встроенных библиотек по моделированию узлов РЛС и обеспечивает принципы модельно-ориентированного проектирования (МОП), что существенно ускоряет процесс разработки РЛС.
👉 Зарегистрироваться на обучение 👈
А пока, чтобы подогреть ваш интерес, расскажем об одном интересном расчетом проекте – Моделирование ЭПР элементарных объектов.
В нем мы моделируем отраженный сигнал от элементарных радиолокационных объектов: цилиндра и конуса. Особенность этих объектов в том, что
они имеют аналитическое выражение для расчета эффективной поверхности рассеяния (ЭПР):
1️⃣Для вычисления диаграмм обратного рассеяния цилиндра и конуса мы применяем функции
rcscylinder и rcstruncone. Функция helperTargetRCSPatternPlot успешно позволяет нам визуализировать 3д-модель ЭПР-целей. 2️⃣Далее с помощью системного объекта
EngeePhased.BackscatterRadarTarget мы формируем радиолокационную цель с ранее рассчитанным ЭПР.3️⃣Моделируем сценарий вращательного движения цели на основе гармонического закона и вычисляем отраженный сигнал для N одиночных импульсов при различных углах визирования с помощью функции

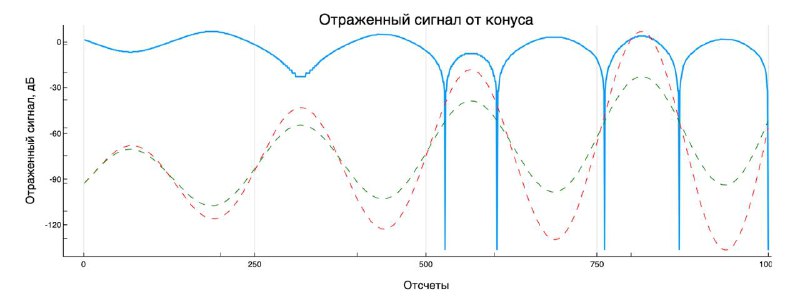

calc_resp_sig.Готово! В результате по сравнению с цилиндром график отраженного сигнала от конуса имеет более плавный характер при изменении угла места.
Приходите на тренинг и научитесь моделировать так же! 💼
