Всё о корпусах — дизайн, прототипы, производство

Вы сделали чертежи — что дальше?

Передать свои чертежи «просто на производство» не получится — Формлаб не выпускает изделия по чужой документации. Причина простая: мы не можем отвечать за решения, которые не проектировали сами.

Но если нужно проверить модель на технологичность, ошибки или слабые места в дизайне — это как раз наша зона ответственности. Конструктор разберёт модель, укажет на риски и подскажет, где проект может провалиться. Консультация часто экономит заказчику месяцы работы и большие деньги.

Сразу после праздников на консультации можно прийти со скидкой — стучитесь в личку, если интересно.

Кириллица или латиница в дизайне — вечный спор

Перед новым годом под одним из наших кейсов в чате всплыл вопрос:

Почему почти все приборы — на латинице?

В комментариях сразу логичный ответ: «Латиница звучит и выглядит лучше. И для продаж тоже».

И это правда. Но не вся.

В декабре как раз консультировали разработчиков ПЛК — и там был тот же вопрос. Ответ получился простой и неочевидный одновременно.

♦️ Всё упирается в пользователя и контекст.

В большинстве профессиональных приборов кириллица реально мешает. Она ломает привычные паттерны: человек начинает читать и думать там, где должен просто действовать. В интерфейсах, где важна скорость и автоматизм, это критично.

Но есть и обратные случаи.
▪️Пожилые пользователи
▪️Терминалы, банкоматы, бытовая техника
▪️Или осознанный маркетинговый ход в стиле «мы не такие как все»

Там кириллица может быть уместной — и даже полезной.

Так что универсального ответа нет. Кириллица — не зло. Латиница — не панацея.
Решает задача.

А теперь давайте честно: вам самим где комфортнее — кириллица или латиница? И в каких приборах это реально имеет значение?

Хорошая тема для праздничного флуда в комментариях 🎄

Может ли ИИ заменить разработчика корпусов?

ИИ уже умеет собирать простые 3D-модели, и это полезный инструмент. Но заменить разработчика корпусов он пока не может. Простую коробку под плату действительно можно сделать самостоятельно — этим часто занимаются сами электронщики.

Проблемы начинаются, когда нужны герметичность, дизайн, физические свойства, документация и серийное производство. Здесь без технологической проработки и инженерии не обойтись. ИИ поможет ускорять рутину, но ответственность за изделие и его работоспособность остаётся на разработчиках.

Channel photo updated

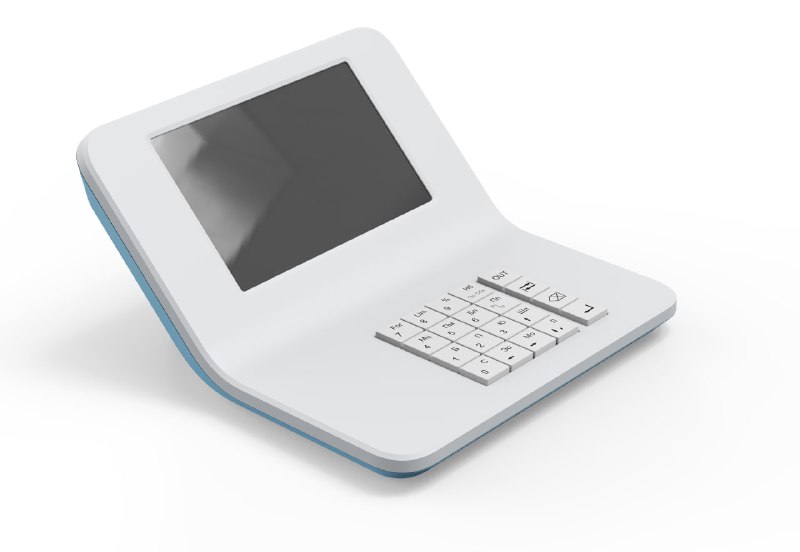

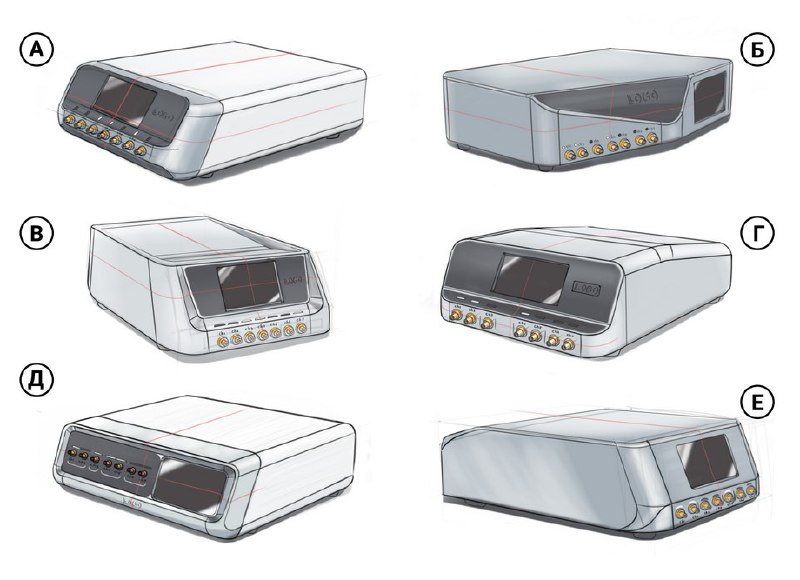

Дизайн-модель — это первый осязаемый результат этапа дизайна.

Она нужна, чтобы зафиксировать внешний вид изделия до перехода к инженерии: проверить пропорции, габариты, эргономику и убедиться, что продукт выглядит так, как нужен бизнесу и пользователю.

Это не про производство — это про согласование и понимание, куда движется проект, прежде чем начинать конструкторскую и технологическую проработку.

Что выбрать заказчику: сэкономить сейчас или получить предсказуемый результат в будущем

Когда речь идёт о разработке корпуса, у заказчика обычно два пути.
1. Разделить проект между разными подрядчиками: у одних взять дизайн, у других конструкцию, у третьих производство.
2. Отдать весь цикл одной команде.

Оба пути рабочие. Просто дают разный результат.

🔹Если цель — сделать дешевле здесь и сейчас, цепочку можно собрать самостоятельно. Подрядчиков будет больше, коммуникаций — тоже. Где-то получится сэкономить, но почти наверняка проект растянется, а часть задач «провалится» между этапами. Так устроено — у каждого исполнителя свои приоритеты, и никто не отвечает за предыдущего.

🔹Если цель — получить серийное изделие в понятные сроки, с прогнозируемым качеством, проще связать разработку и производство в одну линию ответственности. Тогда разработчик не только создаёт модель, но и доводит её до производства, контролируя реальность: допуски, технологичность, правки в пресс-форме, мелкие корректировки, которые всплывают всегда.

По-другому, честно говоря, не бывает — реальность всё равно поправит модель, вопрос только в том, кто эти правки поймает.

А если вы сейчас выбираете фабрику или готовите запуск, можно обсудить это на консультации — подскажем, что может затормозить проект и как этого избежать.

В первую рабочую неделю января на консультации будут скидки — стучитесь в личку за подробностями.

Как сохранить замысел дизайнера при переходе к производству

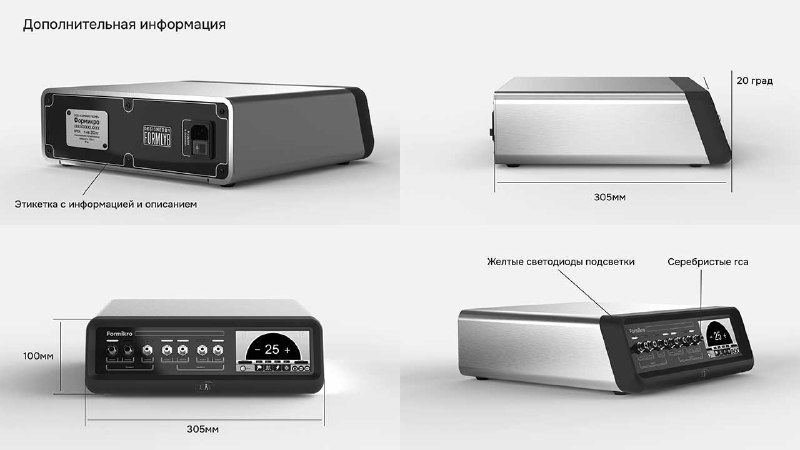

Рассказываем на примере корпуса аппарата для рефлексотерапии — хороший пример того, как дизайн может измениться по пути к серии, если это не контролировать.

У заказчика был готовый дизайн, но конструкцию нужно было собрать из металла и пластика и вписать внутрь четыре типовых корпуса. Плюс — оставить возможность менять количество разъёмов в будущих версиях. Корпус должен быть жёстким, ремонтопригодным и без пересборки базы при модернизациях.

Изначально предполагался почти полностью пластиковый корпус. Мы предложили другую схему: металлическое основание и металлическая крышка, а пластик — только на переднюю панель. Так конструкция получилась прочнее, дешевле в производстве и проще в дальнейших изменениях.

Первый прототип сделали без серийной оснастки — чтобы быстро проверить конструкцию. И сразу проявились нюансы: щель из-за угла гиба, просветы на передней панели, несовпадающие радиусы.

Если бы на этом этапе корпус ушёл на фабрику, форму бы упростили — это стандартная практика.
Мы закрыли корректировки сами и довели изделие до серии без потери замысла.

Почему получилось:
🔹дизайн и конструкция работали в связке — что критично, что допускает корректировку;
🔹технолог подключился до передачи на завод и проверил всё, что всплывает в реальности: уклоны, толщины, точки впрыска, разъём формы;
🔹перед отправкой на производство зафиксировали эталон внешнего вида;
🔹сопровождали изготовление напрямую, без цепочек и пересылок задач через заказчика.

Изделие вышло таким, как было задумано. Производство внесло свои правки, но они были минимальными и под контролем.

В следующем посте — финальный разбор: что выбирать заказчику, если важны и сроки, и качество, и предсказуемость результата.

Промышленный дизайн — это не про «сделать красиво»

Это про то, как продукт работает, производится, используется, перевозится. От эргономики и эстетики до технологий, логистики и требований фабрик — всё это часть одной системы.

На выходе клиент получает не картинку, а проработанный продукт: эскизы, макеты, документацию, прототипы и тестовую партию. Дизайн — это способ решить задачу пользователя и собрать в одном изделии сотни условий.

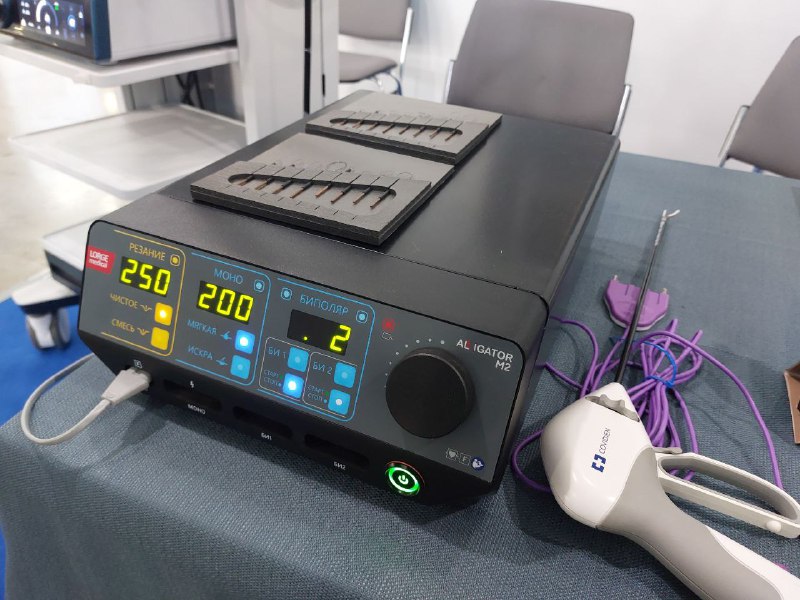

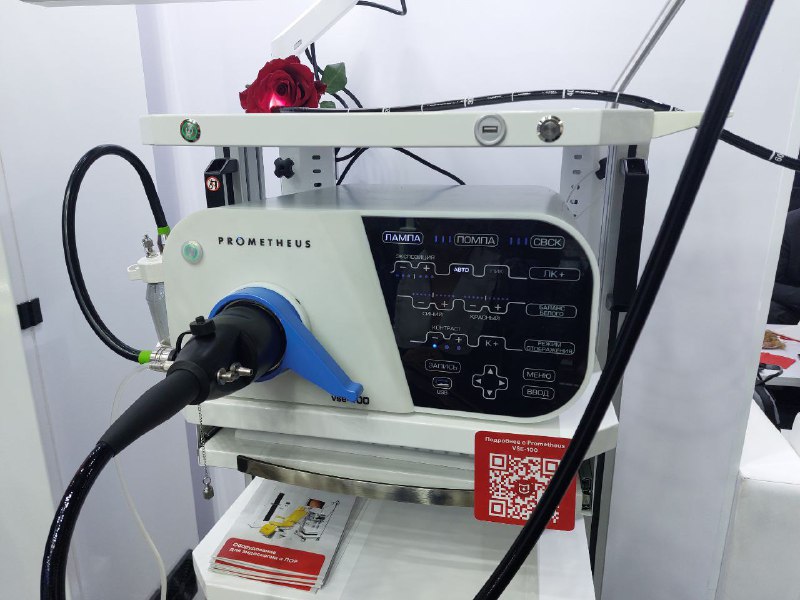

Обещали рассказать, что на выставке «Здраво-Экспо» произвело наибольшее впечатление

Если коротко: вау-эффекта почти не было. И это нормально.

Зато стало хорошо видно, как производители решают приземлённые инженерные задачи.

🔹Часто встречалась комбинация материалов и технологий. Пластик + металл, разные технологии в одном корпусе. Например: лицевая панель из пластика, задняя — из листового металла. Это не ради красоты. Так проще уложиться в себестоимость, снизить вес и при этом сохранить нужные физические свойства.

🔹Много внимания эксплуатации, а не внешнему эффекту. Устройства явно проектируют с оглядкой на реальную работу в клинике: чем их там протирают, как обслуживают и разбирают, что будет при падении. Это читается в формах, стыках и отсутствии сложных декоративных решений.

🔹Ещё один заметный тренд — осознанный минимализм. Крупные экраны, понятные зоны управления, меньше надписей и визуального шума. Не потому что так модно, а потому что в медицине это снижает ошибки и упрощает работу персонала.

В итоге лучше всего выглядели не самые «космические» приборы, а те, где корпус делали в связке с пользователями, реальной конструкцией и производством.

Замечали эти тенденции в своих проектах?

Можно ли доверять фабрикам сохранение дизайна?

У завода свой приоритет: стабильный цикл, предсказуемое литьё, минимум риска для линии. Дизайн в этой логике — вторичен. Не хорошо и не плохо — просто так устроено производство.

Как думаете, можно ли рассчитывать, что фабрика сохранит форму, как в модели? Или это утопия?

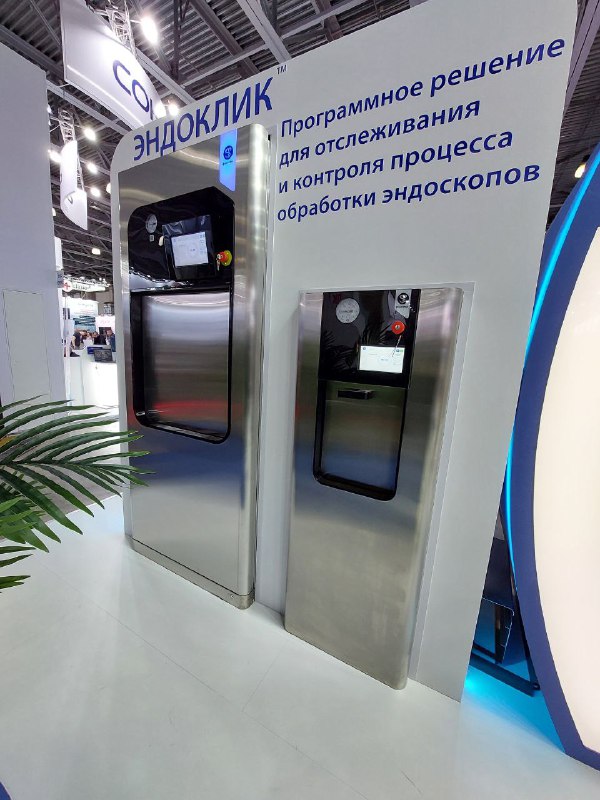

Медтехника меняется — и это заметно даже на выставке

Вернулись с выставки, посвященной Российской неделе здравоохранения в Крокусе. И есть ощущение, что рынок медтехники тихо, но уверенно перестраивается.

🔹Первое, что бросается в глаза — почти всё стало отечественным. Зарубежных брендов мало, и те скорее для галочки. Импортозамещение перестало быть формальной задачей — это теперь реальность, в которой живут производители.

🔹Второе — компании начали думать об удобстве, а не только о себестоимости. То, о чём мы годами толкуем: поговорите с теми, кто реально пользуется прибором. На выставке это делают всё чаще — собирают фидбэк у медсестёр, врачей, техников. Сенсорные экраны вместо россыпи кнопок, нормальная графика вместо шрифтов из 90-х. Простые вещи, которые экономят время и уменьшают количество ошибок.

🔹Третье — и это уже боль — многие не понимают, как перейти от «раньше покупали в Азии» к «теперь делаем сами». Это нормальная растерянность. Разработка корпуса, технологичность, сертификация — это не купить станок и вперёд. И да, реверс-инжиниринг не решит всё волшебным образом.

Но есть и приятные моменты.

Когда видишь на выставке наши корпуса, которые мы год назад получали в виде короткого ТЗ, а теперь они стоят среди десятков других устройств — это отдельное чувство. Особенно когда понимаешь: продукт не просто красивый, а серийный, удобно собирается, живёт в реальной клинике и не рассыпается после первой мойки.

🔹Самый частый промах, который встречали снова и снова — пренебрежение прототипированием. Многие делают корпус «на глаз» и сразу бегут в серию. Потом удивляются зазорам, неудобным разъёмам и тому, что панели не сходятся. Проблема не в технологиях — проблема в том, что продукт ни разу не держали в руках до запуска.

Ещё хочется рассказать, какие конструктивные решения на выставке выделялись из общей массы — но это уже в другом посте. Ставьте ❤️, если было интересно.
