Корпус датчиков «Цельсиум». Один корпус — два прибора, много ограничений

Проект датчиков «Цельсиум» хорошо показывает, почему сложные изделия нужно вести в связке с производством.

Задача была непростая:
одна конструкция корпуса должна подходить сразу для двух устройств — датчика CO₂ и датчика света/шума. У каждого — своя плата, свои требования, свои зоны видимости и ограничения по размещению антенн. Плюс — четыре батарейки, доступные пользователю, и при этом полностью закрытая электроника.

Первый же макет показал: вопросов много.
🔹Где разместить перфорацию, чтобы она работала, но её не было видно?
🔹Как спрятать маркировку, чтобы она не намокала?
🔹Как сделать переднюю панель отражателем в одной версии и глухой панелью — в другой?
🔹Как уложиться в габариты и не нарушить дизайн?
🔹И, наконец, какое крепление делать — защёлку, петли или магниты?

Мы работали в связке с разработчиками электроники и с фабрикой напрямую.

Правки по конструкции, тестирование батарейного отсека, подбор пластика для рассеивателя, переход на магнитное крепление — всё решалось внутри команды.

👉🏻На прототипе всплыли нюансы, как обычно: один геометрический сдвиг, несовпадение радиусов, мелкие допуски. Но мы поймали и решили всё сами, до передачи в серию.

Так удалось выйти в установочную партию в срок — за 18 месяцев от начала разработки. Если бы это всё шло через цепочку подрядчиков, сроки растянулись бы в несколько раз.

Бюджет разработки конструкции — около $20 000 без учёта прототипов и производства.
В серии корпус будет производиться уже по другой технологии — объёмы до 5 000 штук в год, и конструкция под это готова.

Если у вас тоже сложные задачи и сжатые сроки — пишите, найдём решение.

Почему фабрика не может исправить ошибку, которая всплыла на производстве

Даже идеальная 3D-модель сталкивается с реальностью. На производстве всегда всплывают косяки: толщина стенок ведёт себя иначе, уклоны требуют корректировок, крепёж «садится» чуть по-другому. Это нормальный процесс — любые сложные корпуса проходят через уточнение геометрии.

Но есть важный момент: производство не может исправить конструктивную ошибку.

Почему так происходит, рассказываем в карточках.

Apple печатает корпуса на 3D-принтере. Значит ли это, что теперь всем можно так же?

Недавно Apple объявила: корпуса Watch Ultra 3 и титановой версии Watch Series 11 полностью печатаются на 3D-принтерах. Причём из переработанного титанового порошка и в промышленном масштабе.

Как правильно заметили в комментариях на одном из форумах: «ещё вчера это считалось невозможным».

И как только мы выложили на ютубе ролик про то, почему 3D-печать не подходит для массового производства электроники, в комменты пришли люди с вечным «вы отстали от жизни» и ссылкой на Apple.

Разберёмся спокойно.

Apple — это отдельная планета. У Apple свой титан, свои производственные линии, свои заводы-партнёры и такой уровень инвестиций, о котором большинству производителей электроники даже мечтать странно.

У них стоимость единицы оборудования — миллионы долларов, а разработка технологии длится годами. Они могут позволить себе печатать корпус, шлифовать, вырезать окна лазером и держать цикл под собственными требованиями.

Это классно. Это реально прорыв. Но это не то, в чём живут 99% разработчиков электроники.

А вот реальность наших проектов

Мы работаем в B2B-сегменте: медицина, связь, IoT, безопасность, промышленность. Когда заказчик приходит с задачей — у него почти всегда есть ограничения по сроку, бюджету и тиражу. Плюс требования по IP, ударам, допускам и возможность производить корпус не в космическом центре, а на реальной фабрике.

В таких условиях 3D-печать перестаёт быть волшебной палочкой.

🔹Герметичность? Нет.
Мы тестировали. Многократно. Даже топовые технологии не дают стабильного IP-класса без сильной доработки конструкции и оснастки.

🔹Повторяемость? Нет.
Печатная деталь = вариативность. Для массового рынка нужна стабильность. Точность литья до сих пор недостижима для большинства принтеров в реальном производстве.

🔹Экономика? Пока нет.
Apple может печатать корпус, шлифовать его часами и всё равно оставаться в плюсе. Промышленная компания — не может.

Нам нравится 3D-печать: мы используем её для макетов, тестов и отработки геометрии. Но когда дело доходит до серии, 3D-печать пока что не закрывает задачу «массовый рынок», если ты не Apple.

Итог простой. Новость про Apple — крутая. Будущее — где-то там. Возможно, через 3–5 лет крупные бренды смогут повторять этот подход. Но для реального промышленного рынка, где мы работаем, 3D-печать ещё долго не станет массовым способом производства корпусов.

Хотите поспорить? Давайте.

Запуск в производство — это не «отправил КД и забыл»

В комментариях нас спросили:

«Расскажите больше историй про доведение дизайна до производства. Какие сложности обычно возникают?»

Отвечает наш технический директор Евгений Аракас:

Главная сложность — всегда одна и та же: время и деньги

🔹Если они есть в запасе, проект идёт спокойно.
🔹Если нет — проблемы возникают почти сразу.

Многие недооценивают сложность и сроки на запуск производства и думают, что наличие полного комплекта КД означает, что завод сразу выдаст рабочее изделие. Но так не бывает.

Что происходит на практике:
🔹оснастку нужно обкатать;
🔹настроить режимы инструмента;
🔹сделать несколько итераций по изготовлению, сборке, правке оснастки;
🔹всё это как правило удаленно (редко завод в соседнем дворе);
🔹и почти всегда всплывают нюансы, которые в CAD не видны.

Плюс важно понимать возможности конкретной фабрики, а не «абстрактно про производство». Иногда заводу проще уговорить вас на гиб под прямым, а не мучаться, пытаясь сделать радиусный.

Если у вас есть вопросы про производство, конкретные технологии или взаимодействие с фабриками — можете написать нам в комментарии. Мы ответим или разберём это в отдельном посте.

Как сохранить ответственность и не потерять проект

Самый надёжный способ не потерять изделие между этапами — соединить разработку и производство в одну линию ответственности. Это простая схема, но она решает 80% проблем.
Работает это так:
Один подрядчик делает дизайн и конструкцию — по ТЗ, с прототипами, с документацией. И тот же подрядчик отвечает за поставку готовых изделий — в нужном качестве, количестве и в согласованный срок.

В контракте это обычно два больших блока: «разработка» и «поставка». Ответственность — единая.

Почему схема работает:

🔹разработчик лучше всех знает изделие и быстрее принимает решения;
🔹ему проще контролировать фабрику, чем заказчику;
🔹он может сразу адаптировать модель, если на производстве всплывает ошибка;
🔹коммуникация не рвётся между исполнителями.

👉🏻Как это выглядит на реальном проекте

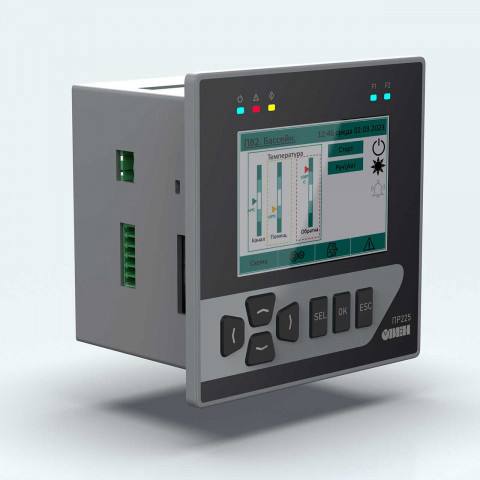

В проекте корпуса программируемого реле много ограничений: плотная компоновка трёх плат, IP54 на лицевой панели, строгие габариты, требования к фактуре и допускам. На производстве такие проекты почти всегда требуют мелких корректировок: жёсткость стенок, уклоны, рёбра, замки.

Эти вещи заметны только в реальности — на фабрике, а не в CAD.

В этом проекте мы отвечали и за разработку, и за сопровождение производства, поэтому все корректировки закрывали быстро: обновляли модель, согласовывали решения с технологами, уточняли параметры литья. Заказчик не видел этих «подводных» задач — партия просто выходила в срок.

Если хотите понять, как лучше организовать ваш проект — пишите, обсудим.

А в следующем посте — что происходит, когда ошибка всплывает уже на производстве, и почему фабрика не может её исправить.
