⚡ ВВГнг(А)-LSLTx: кабель для объектов, где безопасность в приоритете

В проектах с массовым пребыванием людей кабельная линия перестаёт быть просто инженерной сетью — она становится фактором, влияющим на жизнь людей. И требования к ней — еще более повышенные, чем к бытовой силовой проводке.

В чём разница между нг(А)-LS и нг(А)-LSLTx?

В стандартном исполнении «нг(А)-LS» нормируется дымо- и газовыделение. Исполнение «LSLTx» идёт дальше: здесь эквивалентный показатель токсичности продуктов горения соответствует классу ПТПМ1 по ГОСТ 31565 .

Простыми словами: при возгорании этот кабель выделяет минимальное количество опасных для человека газов. Критично для объектов, где эвакуация может занять время.

Где применяется

Кабель ВВГнг(А)-LSLTx предназначен для прокладки в зданиях классов функциональной пожарной опасности:
✅ детские сады и школы
✅ больницы и дома престарелых
✅ спальные корпуса интернатов
✅ гостиницы, общежития, санатории
✅ театры, клубы, спортивные сооружения


Технические параметры

🔹 Назначение: передача и распределение электроэнергии в стационарных установках на напряжение 0,66 или 1 кВ, частота 50 Гц
🔹 Токопроводящие жилы: медные, класс 1 или 2 по ГОСТ 22483, круглой формы. До 16 мм² — однопроволочные, свыше — многопроволочные
🔹 Изоляция: ПВХ-пластикат пониженной пожарной опасности с низкой токсичностью продуктов горения
🔹 Оболочка: ПВХ-композиция пониженной пожарной опасности, чёрного цвета
🔹 Заполнение: ПВХ-композиция пониженной пожарной опасности с низкой токсичностью продуктов горения, придающая кабелю круглую форму
🔹 Температура эксплуатации: от –50°С до +50°С
🔹 Температура прокладки: не ниже –15°С (без предварительного подогрева)
🔹 Радиус изгиба: для многожильных — не менее 7,5 Dн, для одножильных — 10 Dн
🔹 Климатическое исполнение: УХЛ
🔹 Класс пожарной опасности: П1б.8.2.1.2 по ГОСТ 31565

Конструкция
Каждая токопроводящая жила имеет отличительную расцветку изоляции согласно требованиям ГОСТ 31996-2012. Четырёхжильные кабели могут комплектоваться жёлто-зелёной жилой заземления (PE) по специальному заказу, по согласованию с потребителем .

Маркировка и упаковка
Маркировка наносится каплеструйным методом по всей длине изделия. Основная тара — деревянный барабан .

#кабель #ВВГнгLSLTx #пожарнаябезопасность #кабельныйзаводКонкорд #товарнаясреда

Кабель ППГ-Пнг(А)-HF: плоский формат при высоком уровне пожарной безопасности 🔥📐

При проектировании объектов с массовым пребыванием людей или оборудованием, чувствительным к коррозии, стандартный ПВХ-кабель перестаёт быть допустимым решением. Выделение галогенов при горении и высокая плотность дыма создают прямую угрозу жизни людей и сохранности оборудования.

Кабель ППГ-Пнг(А)-HF, выпускаемый по ГОСТ 31996-2012, решает эту задачу комплексно 📋. Маркировка расшифровывается следующим образом: «П» — изоляция из полимерной композиции, не содержащей галогенов; «П» — наружная оболочка из аналогичного безгалогенного материала; «Г» — кабель без защитного покрова (небронированный); вторая буква «П» — плоская форма 📐; «нг(А)» — не распространяет горение при групповой прокладке по категории А 🚫🔥; «HF» — не выделяет коррозионно-активных газообразных продуктов при горении и тлении 🛡️.

Конструкция кабеля предусматривает медные токопроводящие жилы 1 или 2 класса по ГОСТ 22483, изолированные безгалогенной композицией. В плоском исполнении две или три изолированные жилы уложены параллельно в одной плоскости, что обеспечивает компактность и удобство монтажа в ограниченных пространствах 🧩. Плоская форма предусмотрена ГОСТ 31996-2012 для двух- и трёхжильных небронированных кабелей сечением до 16 мм².

Температурный диапазон эксплуатации — от -50°С до +50°С 🌡️. Прокладка без предварительного подогрева допускается при температуре не ниже -15°С. Минимальный радиус изгиба при монтаже — не менее 7,5 наружных диаметров для многожильных кабелей. Класс пожарной опасности — П1б.8.1.2.1 по ГОСТ 31565-2012. Гарантийный срок эксплуатации — 5 лет с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты изготовления. Срок службы — не менее 30 лет ⏳.

Основные области применения — кабельные линии питания электрооборудования атомных станций (вне гермозоны), электропроводки в офисных помещениях, оснащённых компьютерной и микропроцессорной техникой, а также в детских садах, школах, больницах, торговых центрах и зрелищных комплексах 🏫🏥🛍️. Кабель также используется в цепях аварийного электроснабжения и системах противопожарной защиты 🚨.

Кабель ППГ-Пнг(А)-HF — это сочетание плоского формата, облегчающего прокладку, и высокого уровня пожарной безопасности, обеспечивающего защиту жизни людей🛡️🔥.

По вопросам наличия, сроков изготовления и условий поставки обращайтесь в коммерческий отдел по работе с ЮЛ завода «Конкорд» или к нашим официальным дилерампо вопросам приобретения кабеля ППГ-Пнг(А)-HF в розницу 📞

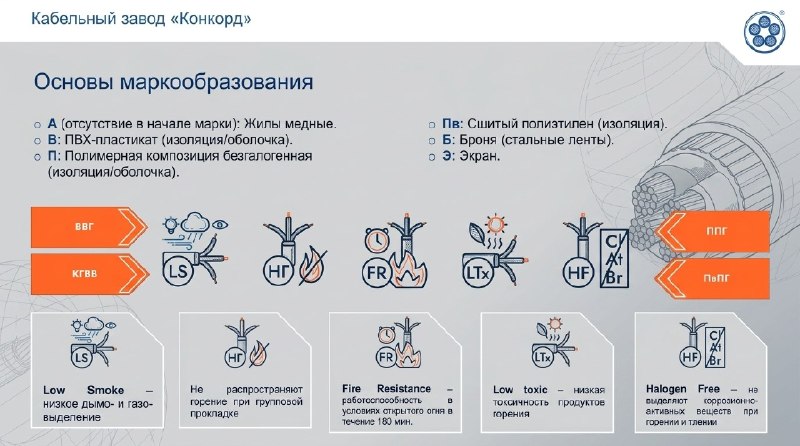

Как читать маркировку кабеля

Каждый, кто работает с кабельной продукцией, хотя бы раз сталкивался с ситуацией: в документации указана одна марка, на барабане или бухте — другая. Одна буква в маркировке может изменить область применения кабеля, а выясняется это часто уже после монтажа. Такая ошибка стоит времени, денег и нервов.

ГОСТ 31996-2012 в разделе 4 даёт чёткую систему обозначений. Каждая буква в марке кабеля — не случайность, а строгое указание на конструктивные особенности.

Условные обозначения в маркировке кабелей (по ГОСТ 31996-2012):

Материал токопроводящей жилы:
- (без буквы) — медная
- А — алюминиевая

Материал изоляции:
- В — ПВХ-пластикат
- Пв — сшитый полиэтилен
- П — полимерная композиция, не содержащая галогенов

Наружная оболочка или защитный шланг:
- В — ПВХ-пластикат
- Шв — защитный шланг из ПВХ
- Шп — защитный шланг из полиэтилена
- П — полимерная композиция, не содержащая галогенов

Защитные покровы (броня):
- Г — без защитного покрова («голый»)
- Б — броня из стальных оцинкованных лент
- К — броня из круглых стальных оцинкованных проволок
- Ба — броня из алюминиевых лент

Форма и конструкция жил:
- о — однопроволочная жила
- м — многопроволочная жила
- с — секторная жила

Прочие обозначения:
- П — плоская форма кабеля
- Э — наличие экрана

Индексы пожарной безопасности (после дефиса):
- нг — не распространяет горение при групповой прокладке
- (А) — категория А по нераспространению горения
- LS — Low Smoke, пониженное дымо- и газовыделение
- HF — Halogen Free, безгалогенный
- FRLS — огнестойкий (Fire Resistant) + LS
- FRHF — огнестойкий + HF

Как это работает на практике. Разберём несколько марок:
ВВГнг(А)-LS
- В — изоляция из ПВХ
- В — оболочка из ПВХ
- Г — без защитного покрова
- нг(А) — не распространяет горение при групповой прокладке по категории А
- LS — пониженное дымо- и газовыделение

ППГнг(А)-HF
- П — изоляция из безгалогенной композиции
- П — оболочка из безгалогенной композиции
- Г — без брони
- нг(А) — не распространяет горение по категории А
- HF — безгалогенный

ВБбШвнг(А)-LS
- В — изоляция из ПВХ
- Б — броня из стальных оцинкованных лент
- б — подушка под бронёй
- Шв — защитный шланг из ПВХ
- нг(А) — не распространяет горение при групповой прокладке по категории А
- LS — пониженное дымо- и газовыделение

Эти правила работают для всех кабелей, выпускаемых по ГОСТ 31996-2012. Зная их, вы сможете определить назначение кабеля ещё до вскрытия упаковки, а при заказе — исключить несоответствие проекту.

Июль на исходе, а у нас - прямое включение из цеха ⚡️

Казалось бы, только вчера был июнь, а уже конец июля. Лето — оно такое: планов много, времени мало, а сделать хочется всё и сразу. Особенно когда каждый объект ждёт кабель, а погода не даёт расслабиться.

Мы сейчас — в цехе №5. И вроде всё как обычно, но с одной поправкой: мы в самом разгаре сезона, и можно увидеть в работе, как реализуются самые интересные заказы.

Кстати, прямо сейчас на первой линии идёт сборка конкретной позиции. Вопрос к вам, как к профессионалам: какую марку, сечение и количество жил собирают в начале нашего видео?

А если пока нет идей — просто посмотрите, как работает линия. Атмосфера впечатляет!

Удачной недели и выполнения всех запланированных задач! 🔌

Итоги кабельного квиза: правильные ответы с комментариями ✅😊

"Не класть плашмя!" - именно эта фраза является ответом на вопрос со звездочкой😊

А если серьезно, то, коллеги, спасибо, что активно включились в викторину! Мы получили много ответов и даже несколько споров — это замечательно, значит, тема живая. А теперь разбираем каждый вопрос по косточкам (и по ГОСТу).

Вопрос 1. Что означает буква «Пв» в начале марки кабеля ПвПГнг(А)-HF?
Правильный ответ: Б) изоляция из сшитого полиэтилена
📖 Комментарий:
В маркировке кабелей по ГОСТ 31996-2012 буквы в начале обозначают материал изоляции:
«Пв» — сшитый полиэтилен (XLPE);
«В» — ПВХ-пластикат;
«П» — полимерная композиция, не содержащая галогенов.
Сшитый полиэтилен — термореактивный материал, который не плавится при нагреве, выдерживает длительную температуру до +90°С и короткое замыкание до +250°С, поэтому кабели с индексом «Пв» надёжнее при перегрузках. Если в марке стоит «Пв» — это точно не ПВХ и не безгалогенка.

Вопрос 2. Буква «П» после дефиса в марке ППГ-Пнг(А)-HF
Правильный ответ: А) плоская форма кабеля
📖 Комментарий:
В маркировке «ППГ-П» первая «П» — это материал изоляции и оболочки (безгалогенная композиция). Вторая буква «П» (после дефиса) — это форма кабеля. В данном случае плоская. Согласно п. 4.1, перечисление ж) ГОСТ 31996-2012, плоские кабели обозначаются буквой «П». Часто путают с «повышенной гибкостью», но это отдельный параметр, который в стандарте не обозначается буквой «П».

Вопрос 3. Что означает индекс FRLS в марке ВВГнг(А)-FRLS
Правильный ответ: А) огнестойкий, с низким дымо- и газовыделением
📖 Комментарий:
Индекс FR (Fire Resistant) указывает на огнестойкость — способность кабеля сохранять работоспособность при пожаре. Индекс LS (Low Smoke) — пониженное дымо- и газовыделение. Вместе они дают кабель, который и работает в огне, и не задымляет помещения. Это требование для систем противопожарной защиты: пожарная сигнализация, дымоудаление, эвакуационное освещение (п. 6.3.5 ГОСТ 31996-2012).

Вопрос 4. Что означает буква «Э» в марке КГВВэнг(А)-LS
Правильный ответ: А) экранированный кабель
📖 Комментарий:
Буква «Э» в маркировке означает наличие металлического экрана (п. 4.1, перечисление д) ГОСТ 31996-2012). Экран служит для защиты от внешних электромагнитных помех, а также выравнивания электрического поля. Если в марке есть «Э» — значит кабель с экраном из медных лент или проволок. Это важно для цепей управления и связи в условиях промышленных помех.

Вопрос 5. Что означает буква «Б» в марке ВБбШв
Правильный ответ: А) броня из стальных оцинкованных лент
📖 Комментарий:
Буква «Б» в маркировке бронированных кабелей обозначает броню из стальных оцинкованных лент (п. 4.1, перечисление в) ГОСТ 31996-2012). Если бы это были проволоки — была бы буква «К». Если алюминиевые ленты — «Ба». Кабели с броней «Б» предназначены для прокладки в земле, в агрессивных средах, где нужна механическая защита. У них повышенная устойчивость к ударам, растяжению и проколам, поэтому их часто используют для наружных сетей.

Сколько правильных ответов получилось? 👇
Если допустили ошибки — не страшно, в следующий раз будет проще. Главное, что мы вместе разобрались в тонкостях ГОСТа.

А если хотите углубиться в тему маркировки, мы подготовим отдельный пост-шпаргалку с расшифровкой всех основных обозначений. Дайте знать! 😉

Хороших выходных! 🔌

Поддерживаем пятничную традицию! 😉

Коллеги, в прошлую пятницу викторина по ГОСТ 31996-2012 так хорошо зашла, что мы решили не останавливаться.

Сегодня — новый раунд. Тема: расшифровка марок кабеля.

Всё строго по ГОСТ 31996-2012. Проверяем, как хорошо вы знаете «язык» кабельных обозначений. Поехали! 🧐

Вопрос 1. Кабель ПвПГнг(А)-HF

Что означает буква «Пв» в начале марки?
А) изоляция из поливинилхлоридного пластиката
Б) изоляция из сшитого полиэтилена
В) изоляция из полимерной композиции, не содержащей галогенов

Вопрос 2. Кабель ППГ-Пнг(А)-HF
Буква «П» после дефиса в этой марке означает:
А) плоская форма кабеля
Б) повышенная гибкость жил
В) изоляция из полимерной композиции, не содержащей галогенов

Вопрос 3. Индексы пожарной безопасности
В марке ВВГнг(А)-FRLS индекс «FRLS» означает:
А) огнестойкий, с низким дымо- и газовыделением
Б) не распространяет горение, с низким дымо- и газовыделением
В) огнестойкий, безгалогенный

Вопрос 4. Кабель КГВВэнг(А)-LS
Буква «Э» в этой марке означает:
А) экранированный кабель
Б) экспортное исполнение
В) экструдированная изоляция

Вопрос 5. Бронированный кабель
В марке ВБбШв буква «Б» означает:
А) броня из стальных оцинкованных лент
Б) броня из круглых стальных оцинкованных проволок
В) броня из алюминиевых лент

И вопрос со звездочкой, который возникает у нас, глядя на картинку, сгенерированную ИИ: какое правило при генерации иллюстраций эти глупые алгоритмы никак не могут запомнить и продолжают генерировать кабельные цеха постоянно с ошибкой?

Правильные ответы опубликуем совсем скоро. Удачи! 😉
Пишите свои варианты в комментариях 👇

Кабель ПвПГнг(А)-HF

Силовой кабель марки ПвПГнг(А)-HF изготавливается в соответствии с требованиями ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ».

Назначение и область применения
Кабель предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц.
Применяется в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных зданиях и зданиях-комплексах, в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой.

Конструкция кабеля
Сердечник кабеля представляет собой скрученные изолированные жилы, изоляция которых выполнена из сшитого полиэтилена (обозначение в марке «Пв»). Поверх скрученных изолированных жил наложен заполнитель междужильного пространства, выполненный из полимерной композиции на полиолефиновой основе, не содержащей галогенов, придающий кабелю в сечении круглую форму.

Оболочка кабеля выполнена из полимерной безгалогенной композиции (обозначение «П»), наложена поверх заполнения и плотно прилегает к нему. При этом обеспечивается свободное отделение скрученных изолированных жил от заполнителя междужильного пространства. Для обеспечения разделки кабеля между изоляцией и заполнением присутствует слой талька.

Токопроводящая жила — медная, круглой формы.
Токопроводящие жилы сечением до 16 мм² включительно — однопроволочные, сечением свыше 16 мм² — многопроволочные.

Расцветка изоляции токопроводящих жил — согласно п. 5.2.1.10 ГОСТ 31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу, по согласованию с потребителем.

Технология сшитого полиэтилена

Сшитый полиэтилен, применяемый для изоляции, получают в результате химического процесса, в ходе которого изменяется молекулярная структура термопластичного полиэтилена и образуется трехмерная структура вследствие образования поперечных связей между макромолекулами.

Для кабелей на напряжение до 1 кВ применяется силанольная сшивка — наиболее распространенная технология. Сущность метода заключается в следующем: на токопроводящую жилу накладывается изоляция из силаносшиваемого полиэтилена, после чего кабель помещается в паровую камеру с влажной средой при температуре 80–90 °С. Под воздействием влаги происходит гидролиз силанольных групп и последующее их сшивание, ускоряющееся под действием тепла и катализатора.

Силанольная сшивка обеспечивает однородное распределение поперечных связей между макромолекулами и высокую чистоту изоляции.

На видео в карусели - рабочее видео, где видны результаты сшивки на ТПЖ.

Температурные режимы эксплуатации

Длительно допустимая температура нагрева жил составляет +90 °С, допустимая температура в режиме перегрузки — +130 °С, максимальная температура при коротком замыкании — +250 °С.
Кабель предназначен для эксплуатации при температуре окружающей среды от -50 до +50 °С. Минимальная температура прокладки без предварительного подогрева составляет -15 °С.

Условия монтажа и эксплуатации

Допустимый радиус изгиба при прокладке для многожильных кабелей составляет не менее 7,5 наружных диаметров, для одножильных — не менее 10 наружных диаметров.
Вид климатического исполнения — УХЛ.

Срок службы составляет не менее 30 лет.

Кабель ПвПГнг(А)-HF — современное решение для объектов с повышенными требованиями пожарной безопасности в соответствии с ГОСТ 31996-2012

Выбор сечения жилы по току: требования ГОСТ 31996-2012

В соответствии с ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66 и 1 кВ» выбор сечения токопроводящих жил определяется допустимыми токовыми нагрузками, установленными в таблице 19 указанного стандарта .

Область применения стандарта:
Стандарт распространяется на силовые кабели с пластмассовой изоляцией, предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц .

В карусели представлены допустимые токовые нагрузки для медных жил на основании Таблицы 19 указанного ГОСТа.

Значения распространяются на кабели с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов.

Особые условия применения :
1. Для четырехжильных и пятижильных кабелей с жилами равного сечения значения токовых нагрузок должны быть умножены на коэффициент 0,93.

2. Токовые нагрузки даны для температуры окружающей среды:
- +25 °С — при прокладке на воздухе
- +15 °С — при прокладке в земле

Режим перегрузки (п. 10.9) :
Допустимые токовые нагрузки в режиме перегрузки рассчитываются путем умножения значений таблицы 19 на коэффициент:
- 1,16 — для прокладки на воздухе
- 1,13 — для прокладки в земле

Ответственное проектирование — залог безопасности

Выбор сечения кабеля не может быть произвольным. Недооценка токовой нагрузки приводит к перегреву изоляции, сокращению срока службы кабеля, разрушению изоляции и, как следствие, к коротким замыканиям и пожарам. Завышение сечения — к необоснованному удорожанию проекта.

Проектирование кабельных линий должно выполняться квалифицированными специалистами с учетом всех факторов: способа прокладки, температуры окружающей среды, условий охлаждения, количества совместно проложенных кабелей, а также режимов перегрузки и токов короткого замыкания.

Только комплексный подход к проектированию гарантирует надежность, долговечность и безопасность электроустановки.
