Критерии оценки и выбора монтажного кабеля при проектировании

Когда речь заходит о выборе кабеля для промышленной автоматики или систем управления, первым критерием часто становится показатель номинального напряжения.

Однако на практике часто встречаются случаи, когда два кабеля рассчитаны на один и тот же показатель в 660 В, но один прослужит десятилетия, а другой выйдет из строя задолго до окончания расчетного срока эксплуатации. Причина проста — при выборе монтажного кабеля инженеры оценивают не только электрические характеристики, но и среду, в которой предполагается эксплуатация выбранной марки кабеля.

📌 Рассмотрим основные факторы, которые учитываются при проектировании и выборе кабельных линий.

Температура эксплуатации
Любой кабель имеет установленный диапазон рабочих температур.
Для монтажных кабелей это особенно важно, поскольку они часто используются на открытых площадках, в неотапливаемых помещениях, технологических цехах и шкафах автоматики.
Низкие температуры влияют на гибкость оболочки и изоляции, а высокие ускоряют старение полимерных материалов.
Поэтому следует учитывать температурный режим конкретного объекта эксплуатации!

Условия окружающей среды
Воздействие влаги, пыли, ультрафиолетового излучения и механических нагрузок напрямую влияет на срок службы кабельной линии.
Именно поэтому в нормативной документации отдельно указываются климатическое исполнение и категории размещения по ГОСТ 15150.

Подвижность и механические нагрузки
В системах автоматики, станочном оборудовании и подвижных механизмах кабель может подвергаться постоянным изгибам и вибрациям.
В этом случае важнейшее значение приобретают:
— класс гибкости жилы;
— конструкция кабеля;
— допустимый радиус изгиба.

Электромагнитная совместимость (ЭМС)
Современные промышленные предприятия насыщены источниками электромагнитных помех: частотные преобразователи, электродвигатели, сварочные аппараты, силовые линии — все это способно влиять на работу сигнальных цепей, в составе которых особенно чувствительны датчики, информационные полевые шины, линии передачи данных.
Поэтому наличие экрана в конструкции монтажного кабеля и требования к электромагнитной совместимости системы влияют на конечный выбор марки.

Пожарная безопасность
В зависимости от социальной значимости и функционала объекта могут применяться кабели различных исполнений:
— нг (А);
— LS;
— HF;
— FRLS;
— FRLSLTx;
— FRHF.

Химическая стойкость
На многих промышленных предприятиях кабель работает в контакте с агрессивными средами:
— маслами;
— нефтепродуктами;
— технологическими реагентами;
— парами химических веществ.
Даже если электрические параметры полностью соответствуют проекту, неправильно подобранный материал оболочки может значительно сократить срок службы кабельной линии.
💡Таким образом мы вижим, что напряжение — это лишь одна из важных, но не решающих характеристик монтажного кабеля.
На практике инженеры оценивают целый комплекс параметров: температуру эксплуатации, условия окружающей среды, механические нагрузки, требования электромагнитной совместимости, пожарной безопасности и стойкости к внешним воздействиям.
Если вам необходима более подробная информация о характеристиках, конструкции и областях применения конкретных марок монтажных кабелей, выпускаемых заводом "Конкорд, специалисты готовы предоставить техническую консультацию. Для получения информации обращайтесь в коммерческий отдел завода.

Кабели монтажные МКШВнг(А)-LS #товарнаясреда

Друзья, начинаем занкомство с монтажной номенклатурой «Конкорд», которая выпускается под товарным знаком "ConFlex".
Сегодня рассказываем о кабеле МКШВнг(А)-LS — одном из представителей семейства универсальных монтажных кабелей, предназначенных для систем управления, автоматики, сигнализации и передачи данных.

📌 МКШВнг(А)-LS — монтажный кабель с медными многопроволочными жилами 5 класса гибкости по ГОСТ 22483-2021, изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности.

Кабель предназначен для подключения электрических приборов, аппаратов, устройств пожарной и промышленной безопасности, передачи и распределения электроэнергии в стационарных электроустановках, передачи данных, формирования информационных полевых шин и подключения промышленной автоматики при переменном напряжении до 660 В частотой до 1 МГц или постоянном напряжении до 1000 В.

Одной из особенностей МКШВнг(А)-LS является возможность эксплуатации как в условиях стационарной прокладки, так и при ограниченных перемещениях, что делает его востребованным в системах управления технологическими процессами и промышленной автоматизации.

📋 Основные параметры

- Жилы: медные многопроволочные, класс 5 по ГОСТ 22483-2021.
- Номинальное сечение жил: от 0,5 до 6 мм².
- Число токопроводящих жил в общей скрутке: от 2 до 61.
- Варианты скрутки: общая, пары, тройки, четверки, пятерки
- Температура эксплуатации: от -50°С до +70°С.
- Температура прокладки без предварительного подогрева: не ниже -15°С.
- Минимальный радиус изгиба: 6 Dн для многожильных кабелей, где Dн — наружный диаметр кабеля.
- Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565-2012.
- Климатическое исполнение: В по ГОСТ 15150-69.
- Гарантийный срок эксплуатации: 6 лет.
- Срок службы: не менее 35 лет.

🏗 Где применяется?

МКШВнг(А)-LS используется в системах, где требуется надежная передача управляющих сигналов и данных при одновременном соблюдении требований пожарной безопасности:

- системы промышленной автоматики;
- шкафы управления и диспетчеризации;
- системы пожарной и промышленной безопасности;
- контрольно-измерительные приборы и автоматика;
- информационные полевые шины;
- технологические линии промышленных предприятий;
- инженерные системы зданий и сооружений.

Кабель может прокладываться внутри помещений и на открытом воздухе при условии защиты от механических повреждений и прямого воздействия солнечного излучения в соответствии с ГОСТ Р 50571.5.52.

💡 Что означает индекс нг(А)-LS?

Маркировка нг(А) указывает на нераспространение горения при групповой прокладке по категории А, а индекс LS (Low Smoke) означает пониженное дымо- и газовыделение при горении.

Именно поэтому кабели такого исполнения применяются на объектах, где наряду с эксплуатационными характеристиками важны требования пожарной безопасности и снижение задымления в случае возникновения пожара.

МКШВнг(А)-LS — это универсальный монтажный кабель для современных систем управления, автоматики и передачи данных, где важны гибкость, надежность и соответствие требованиям пожарной безопасности.

#Конкорд #КабельныйЗаводКонкорд #ТоварнаяСреда #КабельнаяПродукция #МонтажныйКабель #МКШВнгАLS #ПромышленнаяАвтоматика #АСУТП #ПожарнаяБезопасность #Электротехника #КабельнаяПромышленность #ПроизводствоРоссии

✔️ Как рынок электротехники сам очищается от контрафакта и фальсификата

📰 Журналисты «Коммерсантъ» решили разобраться в одной из самых главных проблем отрасли – фальсификате и контрафакте: https://www.kommersant.ru/doc/8989011

За этим стоят не абстрактные нарушения, а аварии, пожары, травмы и человеческие жизни. Рынок электротехники не стал ждать, пока ситуация изменится сама, и создал 🔥🔥🔥 – Единую систему входного контроля качества – механизм саморегулирования, который проверяет продукцию прямо в канале продаж, публикует результаты и вытесняет фальсификат. К системе уже присоединились крупнейшие дистрибьюторы электротехники, чья совокупная доля превышает 80% рынка.

Как устроена эта работа? Образцы отбираются случайной выборкой на складах дистрибьюторов, испытания проходят в аккредитованных лабораториях, не связанных с производителем, результаты открыты для всех. Если продукция не соответствует требованиям, партия возвращается производителю, а закупки останавливаются у всех участников системы. Производитель может вернуться в канал только через процедуру реабилитации – после устранения нарушений и повторных испытаний.

Из статьи вы узнаете, почему производитель не может один раз пройти проверку и остаться в безопасной зоне, как меняется статистика нарушений год от года, что об этом говорят сами участники рынка и какие шаги предстоят дальше, включая подключение к системе застройщиков ▶️ https://www.kommersant.ru/doc/8989011

Продукция «Конкорд» включена в состав ОКЛ типа «Э-Смарт» Е30–Е120

Получен сертификат соответствия на огнестойкую кабельную линию типа «Э-Смарт» Е30–Е120 производства компании «Энерго-Смарт». В состав сертифицированной системы включена кабельная продукция завода «Конкорд».

Сегодня применение огнестойких кабельных линий является обязательным требованием для многих общественных зданий и объектов с массовым пребыванием людей.
Практика показывает, что наиболее надежные решения рождаются в результате прямого сотрудничества производителей всех элементов системы. Именно поэтому ОКЛ с продукцией «Конкорд» создаются в партнерстве с производителями несущих систем и проходят реальные испытания на огнестойкость в заявленной конфигурации.

Сертификат на ОКЛ типа «Э-Смарт» Е30–Е120 подтверждает возможность применения продукции «Конкорд» в составе систем, предназначенных для обеспечения работы пожарной сигнализации, оповещения, аварийного освещения, противодымной вентиляции и других инженерных систем, от которых в чрезвычайной ситуации зависит безопасность людей.

#Конкорд #ОКЛ #ПожарнаяБезопасность #ОгнестойкийКабель #КабельныйЗаводКонкорд

Забежали на минутку в новый цех — и застали самое интересное 🏭👀

Мы ненадолго заглянули туда, где сейчас идёт установка новых линий. Пока это только монтаж и пусконаладка, но уже скоро здесь будет кипеть работа.

А теперь вопрос к вам, коллеги: как думаете, какой этап производственного процесса будут выполнять эти линии? 🤔

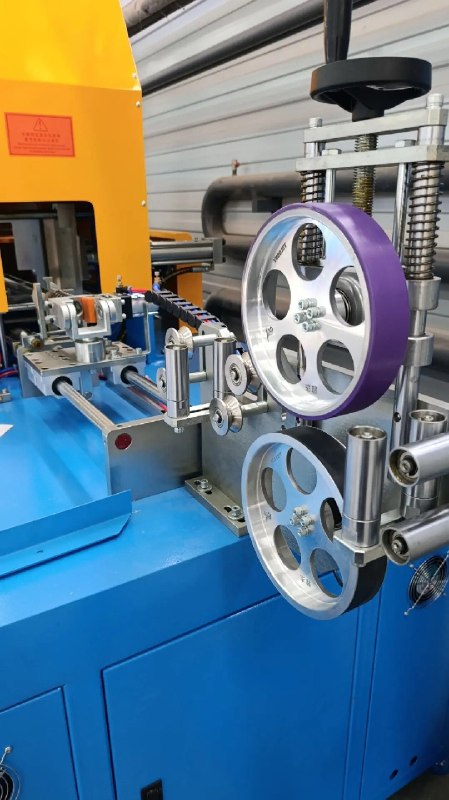

Долго томить не будем — на фото линии автоматической бухтовки. Именно они возьмут на себя финальный этап: аккуратную намотку готового кабеля в бухты и упаковку в термопленку, чтобы продукция уходила к заказчикам в том виде, в котором её удобно хранить, перевозить и использовать на объектах. 📦
