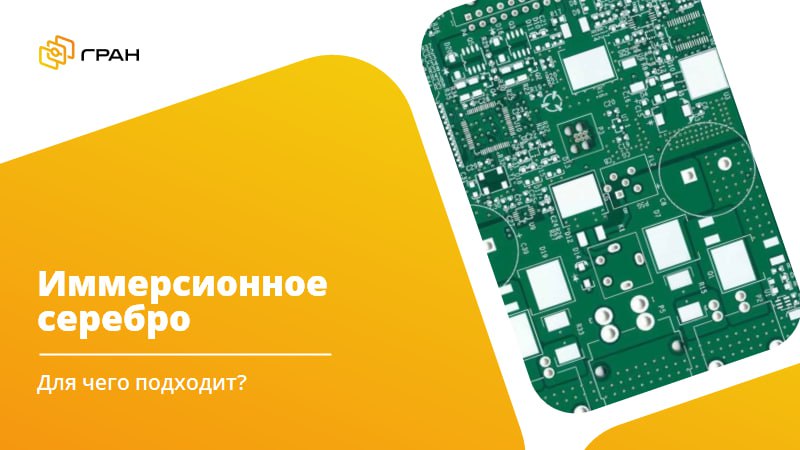

💬 Для чего хорошо подходит финишное покрытие иммерсионное серебро?
🔸 Покрытие иммерсионное серебро (Immersion Ag или ImAg), как и иммерсионное олово (ImSn), отличается от ENIG прежде всего отсутствием слоя никеля.
🔸 С точки зрения пайки покрытие обладает стандартными для иммерсионных покрытий преимуществами: плоская поверхность площадок, обеспечивающая пайку компонентов с мелким шагом, и хорошая паяемость. Также, иммерсионное серебро обеспечивает очень прочное паянное соединение.
❕ Также, как и у олова, у иммерсионного серебра есть характерный минус (в отличие от ENIG): реагенты, используемые при нанесении, склонны разрушать (подтравливать) маску.
В результате этого (применимо и для ImSn):
▫️Минимальная масочная перемычка при использовании данного покрытия должна быть не менее 0,15 мм шириной;
▫️Рекомендуется использовать каплевидные подключения площадок, избегая прямых углов в медном рисунке, где могут сохраниться остатки агрессивной к маске химии.
▫️BGA-площадки, при их наличии, должны быть определены медью, а не маской, т.е. вскрытие в маске должно быть больше самих площадок.
Из описания становится понятно, что иммерсионное серебро, как и другие покрытия, имеет ряд плюсов и минусов. Чем же тогда обусловлено применение именно этого покрытия?
💡Ответ на этот вопрос заключается в удивительных свойствах серебра: оно имеет самую высокую электропроводность среди всех известных металлов. И это свойство крайне важно для СВЧ-плат, т.е. плат, на которых есть проводники, играющие роль волноводов для сверхвысокочастотных сигналов.
Как известно, СВЧ-сигнал распространяется лишь по внешнему слою проводника. Чем выше частота – тем тоньше слой, по которому бежит волна (т.н. скин-эффект). Таким образом, если покрыть проводник-волновод тонким слоем серебра, достаточным по толщине для распространения сигнала на данной частоте, то потери в такой линии будут минимальными.
В результате, иммерсионное серебро часто находит применение именно в СВЧ-тематике.
#финишныепокрытия
