Для нас, как для контрактного разработчика и производителя электроники, очень важно планировать тестирование еще на этапе проектирования. Мы всегда учитываем серийность, время на тестирование и стоимость разработки тестового стенда.

При больших объемах производства делаем выбор в пользу «джиг» (JIG). Этот стенд представляет собой некое игольчатое поле, которое позволяет взаимодействовать с тестовыми точками устройства по заданному алгоритму.

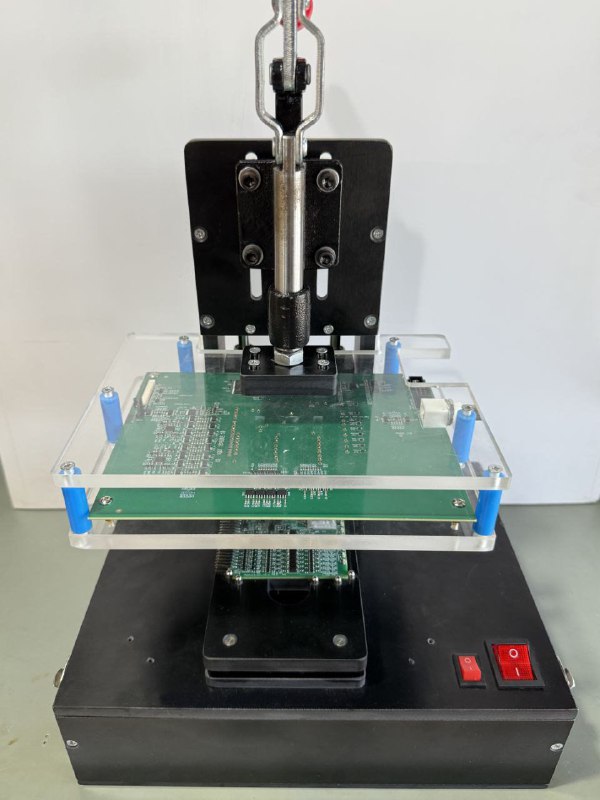

При проектировании сложного модуля в одном из проектов стало понятно, что необходимо разработать джигу с двухсторонним расположением игольчатых полей. Под каждое из этих полей мы использовали отдельные платы, которые в свою очередь подключаются шлейфом к «голове» стенда и оборудованию (калибратор, источник питания и тд). Применение двухсторонней джиги вызвано необходимостью коммутации к тестовым точкам по обеим сторонам платы, а в ряде случаев к выводам компонентов. Так бывает, когда устройство сложное, с высокой плотностью расстановки компонентов, где используются цифровые и аналоговые сигналы.

Подключение игольчатого поля непосредственно к печатным платам стенда позволило нам уменьшить влияние электромагнитных помех.
Кроме того, это оптимизировало связь с центральной процессорной платой на базе ARM-процессора, на которой выполняются bash-скрипты под управлением OS Linux с логированием ошибок для ремонта.

✅ Создание подобной джиги равноценно разработке отдельного устройства, но на большой серии это позволит нам повысить качество и сроки выхода на рынок исправного продукта.
