Многие замечали в своём САПР такой слой, как Courtyard.
Что это вообще такое, зачем он нужен и как его правильно рисовать?

1. Что это?
Площадь, очерченная на слое Courtyard, — это минимально необходимая зона вокруг компонента, чтобы его можно было безопасно разместить при сборке платы.
Особенно это актуально при автоматическом монтаже. (При ручном - можно припаять что угодно и как угодно)
Кроме того, courtyard позволяет избежать слишком близкого расположения компонентов при трассировке платы, что обезопасит от непреднамеренного механического контакта компонентов.

2. Зачем это?
Расстояние между компонентами нужно для того, чтобы Pick and Place машина смогла без дефектов расположить их, а печка - запаять. Сейчас Pick and Place машины достаточно точные, в среднем им нужно 0.1мм зазора между компонентами, но всё равно лучше держать в уме, что у разных фабрик стоят разные машины, с разной точностью позиционирования.
В добавок к этому, чем выше плотность расположения компонентов, тем больше вероятность брака на одной и той же машине.
Поэтому обычно при подготовке платы на серийное производство рекомендуют согласовать с фабрикой, где планируется сборка, допустимое расстояние между компонентами.
А то может получиться, что на многотысячной партии сотня-другая образцов уходит в брак, потому что при разработке вы заложили Courtyard на 0.05 мм меньше, чем рекомендовано.

3. Как это?
В первую очередь, нужно помнить, что courtyard рисуется вокруг всего компонента, а не только вокруг падов.
Если корпус выступает за пад — отсчёт идёт от корпуса.
Если пад больше корпуса — от падов.
При этом лучше брать не номинальные размеры корпуса, а максимальные — согласно даташиту.

Стандарт IPC-7351 разделяет расстояния Courtyard на три класса:
-Высокая плотность
-Средняя плотность
-Низкая плотность

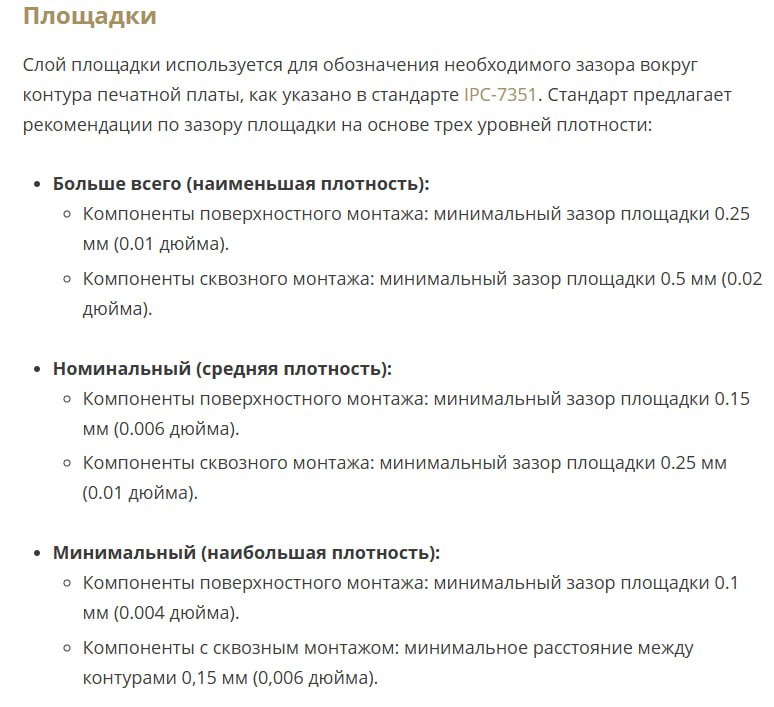

Значение для каждого класса можно посмотреть на картинке ниже и сохранить ее себе, чтобы была под рукой.
Чаще всего в библиотеку заносится среднее расстояние, но иногда нужно его снизить до минимального.
