Рубрика: "Необычные косяки JLCPCB".

Как-то раз мои коллеги отлаживали плату, но что-то у них не клеилось.
Проверяли и так, и эдак, но один узел не работал. Подозрение пало на то, что сигнал не доходит до микросхемы.

Они измеряли осциллографом, прозванивали, смотрели под микроскопом, щупали пины микросхемы. Всё выглядело хорошо, но всё равно не работало.

В один момент, совершенно случайно, заметили странность: если касаться щупом одной точки пина, то путь прозванивается, а если другой точки того же самого пина — уже нет.
Причем проверяли, глядя под микроскопом.

Посмотрите на фото!

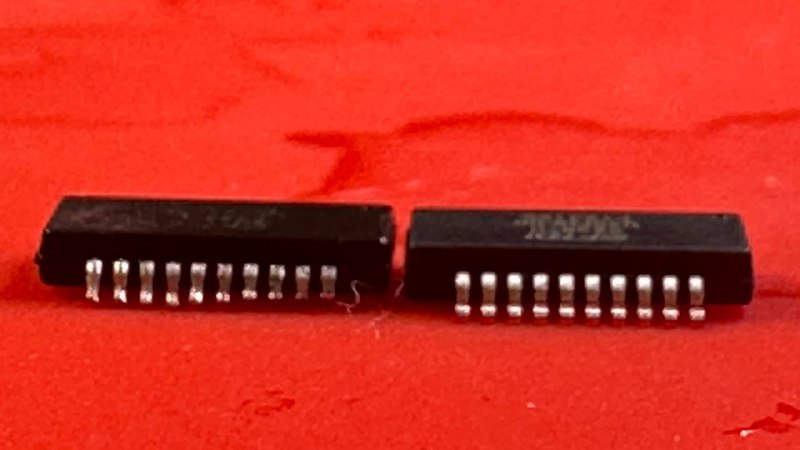

Справа — нормальная микросхема, а слева — та, что стояла на плате.

Оказалось, что часть пинов микросхемы была обрезана и отформована неправильно, из-за чего они попросту не касались падов.
Под микроскопом казалось, что пин идеально припаян. Видел собственными глазами!
А вот если посмотреть сбоку, то уже что-то не так.

Что тут сказать... Иногда проблемы возникают в самых неожиданных местах!
