#پارت_۸
✅ مبدل‌های حرارتی بازیاب(Regenerative Heat Exchanger)

در این مبدل‌ها بخشی از انرژی گرمایی توسط یک ماده جامد ذخیره میشه و بعداً به سیال سرد منتقل میشه.

کاربرد: توربین‌های گاز، صنایع فولاد.

@CEOAU

#پارت_۷
✅ مبدل حرارتی دو لوله‌ای(Double Pipe Heat Exchanger)

ساده‌ترین نوع صنعتی: دو لوله هم‌محور(یکی داخل دیگری).

سیال داغ از لوله داخلی، سیال سرد از لوله بیرونی رد میشه.

برای ظرفیت‌های کم یا شرایط آزمایشگاهی خیلی مناسبه.

@CEOAU

#پارت_۶
✅مبدل حرارتی فین‌دار(Finned Tube Heat Exchanger):

وقتی یکی از سیال‌ها ضریب انتقال حرارت پایینی داره(مثل هوا)، روی لوله‌ها فین(پره‌های فلزی) نصب می‌کنن تا سطح تماس بیشتر بشه.

کاربرد: رادیاتور خودرو، سیستم‌های HVAC.

@CEOAU

#پارت_۵

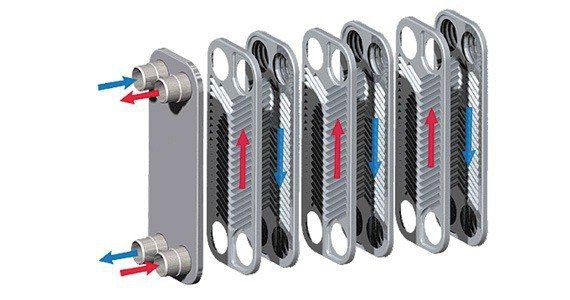

✅ مبدل صفحه‌ای(Plate):

تشکیل‌شده از تعداد زیادی صفحه فلزی نازک با شیارهایی برای عبور سیال.

سیال‌ها در بین صفحات به صورت یکی در میان حرکت می‌کنن.

مزایا: سطح انتقال حرارت زیاد، راندمان بالا.

معایب: تحمل فشار/دما کمتر، حساس به رسوب.

@CEOAU

انجمن علمى مهندسى شيمى دانشگاه اراك pinned Deleted message

#پارت_۴
🔹مبدل‌های متداول در صنایع شیمیایی

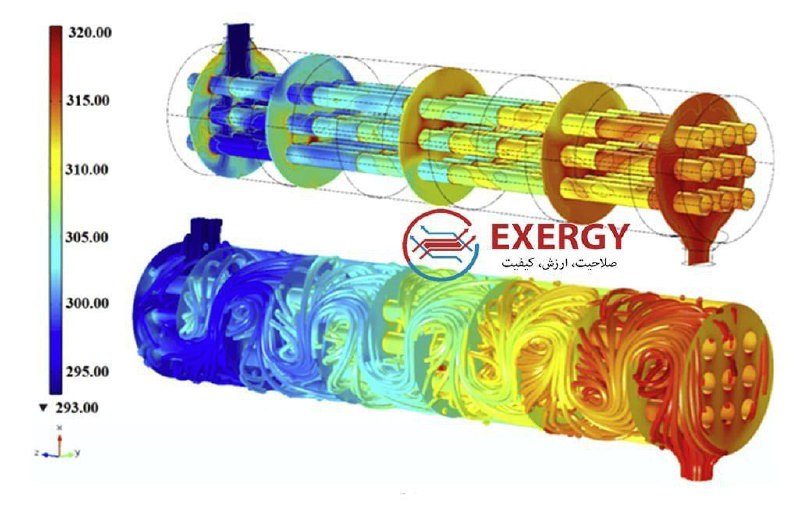

✅ مبدل پوسته و لوله(Shell & Tube):

شامل یک پوسته استوانه‌ای و دسته‌ای از لوله‌های موازی درون آن.

یک سیال از درون لوله‌ها، و سیال دیگه از اطراف لوله‌ها(داخل پوسته) عبور می‌کنه.

اجزای اصلی: لوله‌ها، بافل‌ها(برای هدایت جریان در پوسته)، سر ورودی و خروجی.

مزایا: مقاوم، قابل استفاده در فشار و دمای بالا.

معایب: نیاز به فضای زیاد، تمیزکاری سخت.

@CEOAU

#پارت_۳
🔹مبانی انتقال حرارت

برای درک عملکرد مبدل باید اول انتقال حرارت رو بشناسیم:

1. رسانش(Conduction):
انتقال انرژی درون یک جسم جامد یا بین اجسام در تماس مستقیم.
➡️ مثال: وقتی یک قاشق فلزی رو در چای داغ می‌ذاری، سر قاشق داغ میشه.
➡️ قانون فوریه:
q = -k A \ {dT} {dx}

2. جابه‌جایی(Convection):
انتقال گرما بین سطح جامد و سیال در حال حرکت.
➡️ مثال: گرمای المنت به هوای اطراف در بخاری برقی.
➡️ وابسته به سرعت سیال و خواص فیزیکی اون.

3. تشعشع(Radiation):
انتقال انرژی به صورت امواج الکترومغناطیسی، حتی در خلأ.
➡️ مثال: گرمایی که از خورشید به زمین می‌رسه.
➡️ در بیشتر مبدل‌های صنعتی کمتر مهمه، ولی در دماهای خیلی بالا اثرگذار میشه.

@CEOAU

#پارت_۲

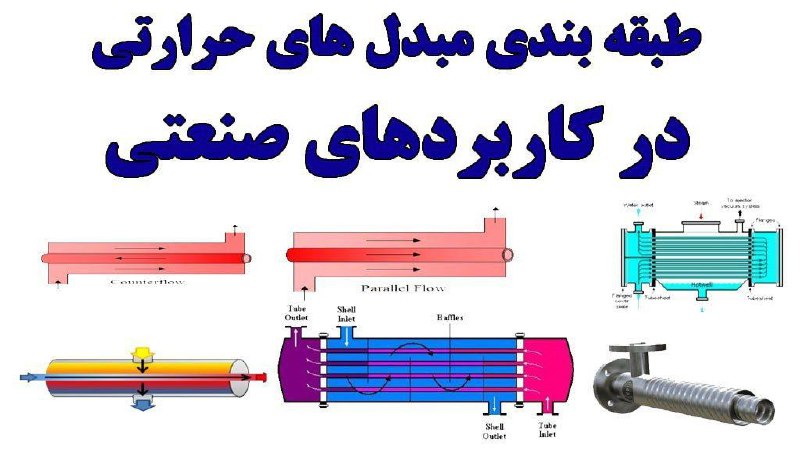

✅ انواع مبدل‌ها

1. بر اساس جهت جریان سیال‌ها:

همسو(Parallel Flow): هر دو سیال از یک طرف وارد میشن و در یک جهت حرکت می‌کنن.
➡️ ساده‌ترین نوع، اما اختلاف دما سریع کم میشه و راندمان کمتره.

مخالف‌سو(Counter Flow): دو سیال از دو طرف مخالف وارد میشن.
➡️ بیشترین راندمان حرارتی رو داره چون اختلاف دما در طول مسیر یکنواخت باقی می‌مونه.

جریان متقاطع(Cross Flow): سیال‌ها عمود بر هم حرکت می‌کنن.
➡️ معمولاً در رادیاتور خودروها استفاده میشه.

2. بر اساس ساختار:

پوسته و لوله(Shell & Tube): پرکاربردترین در صنایع نفت و گاز.

صفحه‌ای(Plate): از صفحات نازک فلزی تشکیل شده، راندمان بالا و جمع‌وجور.

مارپیچی(Spiral): کانال‌های مارپیچی برای سیال‌ها، مخصوص سیالات کثیف یا دارای رسوب.

هوا خنک(Air Cooled): از فن و هوا به جای آب خنک‌کننده استفاده می‌کنه.
@CEOAU

#پارت_۱
🔹مقدمه و آشنایی با مبدل حرارتی

✅ تعریف مبدل حرارتی

مبدل حرارتی وسیله‌ایه که انرژی گرمایی رو از یک سیال به سیال دیگه منتقل می‌کنه بدون اینکه این دو سیال با هم مخلوط بشن.

مثلاً در نیروگاه، بخار داغ باید به آب خنک حرارت بده تا کندانس بشه.

یا در صنایع غذایی، شیر باید سریع خنک بشه تا فاسد نشه.

بنابراین مبدل حرارتی یکی از قلب‌های فرایندی در مهندسی شیمی و مکانیک محسوب میشه.
@CEOAU

چون کمپرسور پیستونی گاز رو به‌صورت مستقیم داخل سیلندر فشرده می‌کنه (جابجایی مثبت)، تقریباً تمام انرژی صرف بالا بردن فشار می‌شه و اتلاف کمی داره. ولی توی سانتریفیوژی بخشی از انرژی به‌صورت سرعت از بین می‌ره، برای همین راندمانش کمتره.
چون کمپرسور پیستونی گاز رو به‌صورت مستقیم داخل سیلندر فشرده می‌کنه (جابجایی مثبت)، تقریباً تمام انرژی صرف بالا بردن فشار می‌شه و اتلاف کمی داره. ولی توی سانتریفیوژی بخشی از انرژی به‌صورت سرعت از بین می‌ره، برای همین راندمانش
کمتره.
چون کمپرسور پیستونی گاز رو به‌صورت مستقیم داخل سیلندر فشرده می‌کنه (جابجایی مثبت)، تقریباً تمام انرژی صرف بالا بردن فشار می‌شه و اتلاف کمی داره. ولی توی سانتریفیوژی بخشی از انرژی به‌صورت سرعت از بین می‌ره، برای همین راندمانش کمتره.
@CEOAU

#پارت_۳

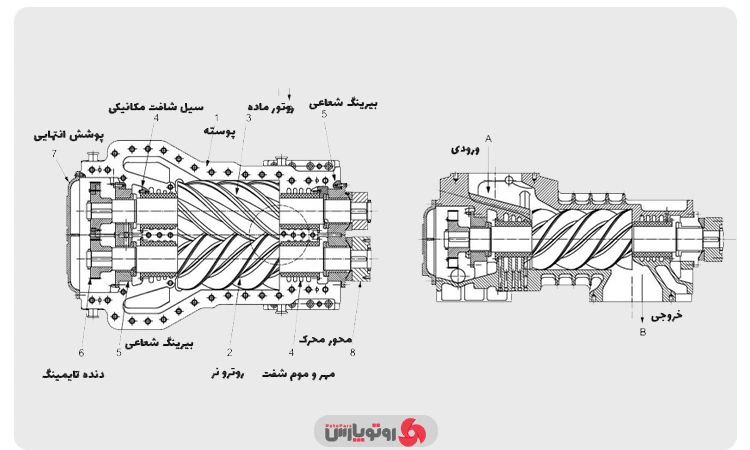

کمپرسورهای اسکرو
کمپرسورهای اسکرو نیز از جمله کمپرسورهای بسیار کاربردی هستند که می‌توانند در پالایشگاه‌ها کاربردهای متعددی دارند. این کمپرسورها می‌توانند انواع مختلفی همچون کمپرسورهای روغنی و کمپرسورهای بدون روغن داشته باشند و می‌توانند برای فرآیندهای هیدروتریتینگ و ریفرمینگ کاتالیستی به کار بروند. از مهم‌ترین مزیت‌های این کمپرسورها می‌توان به عدم نوسان در فشار کار بالا، تعداد قطعات کم، صدا و لرزش کم، مصرف پایین انرژی، راندمان بالا و … اشاره کرد هرچند که معایبی همچون هزینه اولیه بالا، نیاز به تعمیر و نگهداری تخصصی و … نیز خواهند داشت.
@CEOAU

#پارت_۲

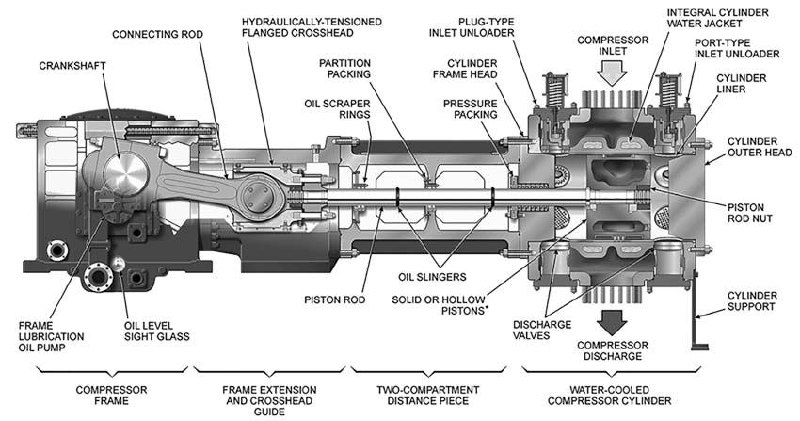

کمپرسور های رفت و برگشتی ( پیستونی)
دیگر انواع کمپرسورهای پالایشگاهی که رواج و کاربردهای بسیاری زیادی دارند می‌توان به کمپرسورهای پیستونی یا رفت و برگشتی اشاره کرد. این کمپرسورها در دسته کمپرسورهای جابجایی مثبت قرار دارند و از یک جز رفت و برگشتی (مانند پلانجر، پیستون، دیافراگم یا پره‌ها) برای کمپرس سیالاتی همچون هوا و گاز استفاده می‌کنند. این کمپرسورها تقریباً در تمامی صنعت‌ها خصوصاً صنایع نفت و گاز استفاده‌های متعددی دارند و رتبه اول را در بین تمامی کمپرسورها دارند.
مهم‌ترین مزیت و برتری این کمپرسورها میزان بازدهی و راندمان بالای آن‌ها است که ۸۰ تا ۹۰ درصد است و در کنار آن از مزیت‌های دیگری همچون طول عمر بالا، تنوع زیاد در ظرفیت، امکان کار در فشارهای بالا و … نیز خواهند داشت اما معایبی همچون حجم و ابعاد بزرگ، قیمت بالا، حساسیت بالا نسبت به ورود مایعات، صدا و لرزش زیاد، نیاز به تعمیرات و نگهداری مستمر و … نیز دارند.
@CEOAU
