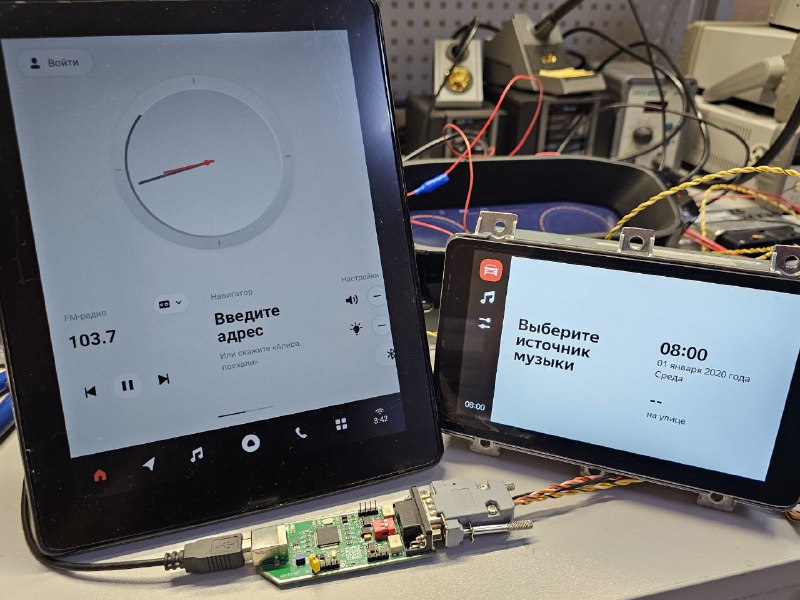

Добрались до мультимедиа систем с Vesta NG. Включается так же как и панель приборов, при помощи пакета:

ID=0x350
DLC=8
DATA= C7 00 00 00 00 00 00 00

Обязательно подать напряжение на клемму 30 (19 нога малого разъема), а так же на Wake Up (7 нога малого разъема, можно просто положительный импульс).
Клемма 15 - не обязательно.

Проверили на простой системе и на той, что с большим планшетом.

Все работает. Видео снимать отдельно смысла нет

Решили заморочиться в вестой. Неделя-полторы потребуется, что бы материал для видео подготовить

Дубль на ютубе

https://www.youtube.com/watch?v=p2Q6ZD9fleI

Task файл с пакетами и распин разъема панели

Всем здравствовать

Новое видео - Как включать панели приборов LADA Vesta на столе.
Все просто, по реношному.
Шина - 500кбит\с

Пакет:
ID = 0x350
DLC=8
DATA: FF 00 00 00 00 00 00 00

Нулевой байт отвечает за включение. В приложенном ниже task файле найдете оригинальное содержимое этого пакета и многое другое.

https://rutube.ru/video/c674dc475eb6115ff30934b006100601/

Если у кого-то нет, то вот отличное ПО для работы с базами OpenDBC и совместимыми

Если что вдруг, наш рутуб по ссылке. Новые видео будем там дублировать.
https://rutube.ru/channel/26140387/

В архиве база данных, трейсы, схемы

Здравствуйте, коллеги

Мы выпустили новое видео, в котором мы пытаемся выяснить как же связана замена блока климат контроля и появление ошибки системы TPMS на Hyundai Solaris второго поколения.

Используя подключаемую базу данных мы делаем вывод, что проблема исходит из блока ABS (ESP) и надо бы сделать его конфигурирование.

ID запроса к ABS\ESP: 0x7D1
ID ответа: 0x7D9

Команда на сброс конфигурации ABS\ESP:
ID=0x7D1, DLC=8, DATA: 04 2E F1 06 FF 00 00 00

Все подробности в видео. Смотрите!

Трейсы, схемы, базы данных и файл комментариев выкладываем следующим сообщением.

Бонусом - UDS команды тестов гидроблока.

Важно! Все операции с таким важным блоком как ABS вы делаете на свой страх и риск.

https://www.youtube.com/watch?v=6gTIxXCLoVY

Task файл с волшебной командой

Схема подключения

Привет, коллеги. Новое видео на старую тему.
Как сделать русский язык на GM, например, на Chevrolet Malibu, Volt и прочих и прочих. Важно понимать, что фокус может и не получиться. Все зависит от автомобиля.

Подключаемся по GMLAN к автомобилю. 1-нога OBD разъема по схеме однопроводного CAN.
Скорость 33.333

Передаем пакет: ID 29bit = 10730080
DLC=1
DATA=0x17

0x17 - это код русского языка. Хотите - можете поставить любой другой.

Отправляем этот пакет. На этом все.

Ноги этого пакета растут из магнитолы.

Добавили эту команду в task файл который будет ниже. как и схема.

https://www.youtube.com/watch?v=YfUm_Gv0uLo

Здравствуйте, коллеги

Видео о том, как включать панели приборов группы VAG на примере Porsche Macan 2018.

Мы ранее подобное снимали про Touareg NF, но пришли к выводу, что нужно переснять тему еще раз подсветив момент с гейтом.
Очень больной вопрос - "Я подключил CAN-Hacker в OBD, а там данных не вижу, ничего не работает, что такое !?!?!"

На современных автомобилях есть межсетевой интерфейс, который отделяет диагностическую шину CAN от внутренних сегментов сети.
Потому и не видно. Подключаться нужно к тому сегменту сети, к которому подключен интересующий блок управления.

Что касается пакета отвечающего за "клемму 15", то все просто:
ID=0x3C0, DLC=4, DATA: 00 00 02 00. Вместо 02 может быть, например 07. Не принципиально.

Файлы как обычно прицепом.


https://www.youtube.com/watch?v=-AJZ3Bqksl8
