𝐁𝐌𝐄 𝐒𝐘𝐍𝐄𝐑𝐆𝐘 | مهندسي پزشکي

⚡ روز هفتم چالش 15 روزه آشنایی با تجهیزات پزشکی
الکتروکوتر | Electrosurgical Unit (ESU)

🔴 یکی از دستگاه‌های پرکاربرد در اتاق عمل:

🤔 تا حالا فکر کردی جراح‌ها هنگام عمل، چطور می‌توانند هم‌زمان با برش بافت، خونریزی را هم کنترل کنند؟
جواب: الکتروکوتر


⁉️ الکتروکوتر چیست؟
الکتروکوتر یا دستگاه جراحی الکتریکی وسیله‌ای است که با استفاده از انرژی الکتریکی با فرکانس بالا برای برش بافت و کنترل خونریزی در حین جراحی استفاده می‌شود. این دستگاه در اتاق عمل، جراحی عمومی، ارتوپدی، زنان، اورولوژی و بسیاری از اعمال جراحی کاربرد دارد.


💡 نکته: الکتروکوتر با تبدیل انرژی الکتریکی به انرژی حرارتی در بافت، اثر موردنظر را ایجاد می‌کند.


⚙️ الکتروکوتر چطور کار می‌کند؟
به زبان ساده:
منبع برق → مولد فرکانس بالا → کنترل توان → الکترود → بافت → ایجاد گرما → برش یا انعقاد
دستگاه جریان الکتریکی با فرکانس بالا تولید می‌کند. این جریان از طریق ابزار جراحی به بافت منتقل شده و گرمای ایجادشده باعث تغییر در بافت می‌شود.
در واقع الکتروکوتر فقط یک منبع برق نیست؛ بلکه ترکیبی از:
⚡ مولد انرژی فرکانس بالا
🎛️ سیستم کنترل توان
🔌 الکترود فعال
🛡️ سیستم الکترود برگشتی در حالت مونوپولار
🦶 پدال کنترل
🚨 سیستم‌های هشدار و ایمنی
💻 سیستم کنترل و نمایشگر
است.


🔑 مهم‌ترین پارامترهای الکتروکوتر:

Power | توان
مقدار انرژی الکتریکی اعمال‌شده به بافت که معمولاً بر حسب وات (W) تنظیم می‌شود.

Cut | برش
حالت مورد استفاده برای ایجاد برش در بافت.

Coagulation | انعقاد
حالت مورد استفاده برای ایجاد انعقاد و کنترل خونریزی.

Bipolar | بای‌پولار
در این روش دو الکترود در خود ابزار جراحی قرار دارند و جریان عمدتاً در مسیر کوتاه بین آن‌ها عبور می‌کند.

Monopolar | مونوپولار
در این روش جریان از الکترود فعال وارد بدن شده و از طریق الکترود برگشتی به دستگاه بازمی‌گردد.


🧩 اجزای اصلی الکتروکوتر:
یک دستگاه الکتروکوتر معمولاً شامل این بخش‌هاست:
مولد فرکانس بالا
منبع تغذیه
سیستم کنترل توان
الکترود فعال
قلم یا هندپیس جراحی
پدال پایی
الکترود برگشتی در حالت مونوپولار
نمایشگر
سیستم‌های هشدار و ایمنی
هرکدام از این قسمت‌ها در عملکرد صحیح و ایمن دستگاه نقش دارند.


⚡ الکتروکوتر چگونه باعث برش یا انعقاد می‌شود؟
نوع اثر ایجادشده به عواملی مانند توان، شکل موج، مدت زمان اعمال انرژی و نوع الکترود بستگی دارد.
در حالت Cut، انرژی به شکلی اعمال می‌شود که برش بافت ایجاد شود.
در حالت Coag، هدف اصلی ایجاد اثر حرارتی مناسب برای انعقاد و کنترل خونریزی است.
بنابراین جراح با انتخاب حالت و توان مناسب می‌تواند اثر موردنظر را روی بافت ایجاد کند.


🛡️ سیستم ایمنی الکتروکوتر چگونه عمل می‌کند؟
در دستگاه‌های مدرن، سیستم‌های ایمنی برای کاهش خطر آسیب ناخواسته به بیمار وجود دارند. برای مثال در حالت مونوپولار، دستگاه می‌تواند وضعیت الکترود برگشتی را پایش کند و در صورت تشخیص شرایط نامناسب، هشدار دهد یا خروجی را متوقف کند.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
مهندس پزشکی در مورد الکتروکوتر باید بیشتر روی ایمنی الکتریکی و صحت انرژی خروجی تمرکز کند.
⚡ بررسی و اندازه‌گیری توان خروجی در حالت‌های مختلف
📏 بررسی صحت عملکرد حالت‌های Cut و Coag
🔌 بررسی عملکرد خروجی‌های Monopolar و Bipolar
🛡️ تست سیستم تشخیص وضعیت پد برگشتی
🚨 بررسی عملکرد سیستم‌های هشدار و ایمنی
🔬 بررسی نشتی جریان و ایمنی الکتریکی دستگاه
📋 ثبت نتایج تست‌ها و کنترل کیفیت دستگاه


🧠 یک نکته که باید یادت بمونه:
الکتروکوتر با استفاده از انرژی الکتریکی فرکانس بالا و ایجاد اثر حرارتی در بافت، امکان برش و کنترل خونریزی را در بسیاری از جراحی‌ها فراهم می‌کند.


🎯 جمع‌بندی روز هفتم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
الکتروکوتر دستگاهی است که با تولید انرژی الکتریکی فرکانس بالا، از طریق ایجاد اثر حرارتی در بافت، برای برش و انعقاد در جراحی استفاده می‌شود.



🔥 سؤال چالش امروز:
تفاوت اصلی الکتروکوتر مونوپولار و بای‌پولار چیست؟

@Bme_Synergy⚡️
@meybod_BME⚡️

🔷 دوره مقدماتی SolidWorks | پروژه‌محور 🔷

انجمن علمی برق و مهندسی پزشکی دانشگاه آزاد اسلامی واحد کاشان با همکاری انجمن‌های علمی و اتحادیه انجمن‌های علمی مهندسی برق، انرژی و پزشکی برگزار می‌کند.

💻 آموزش از پایه تا طراحی، مدل‌سازی، مونتاژ و تهیه نقشه‌های مهندسی
📚 Sketch | Part | Assembly | Drawing

👨🏻‍💻 مدرسین:
🔹 مهندس احمدرضا حدادیان؛ دانشجوی مهندسی مکانیک دانشگاه کاشان، متخصص SolidWorks و دارای تجربه در فولاد، نقشه‌خوانی و دفتر فنی.

🔹 مهندس سید سجاد سراج؛ دانشجوی مهندسی مکانیک دانشگاه کاشان، مسلط به SolidWorks و دارای تجربه پروژه‌های تخصصی؛ نمره ۹.۸ از ۱۰ در دوره تخصصی فنی‌وحرفه‌ای.

⏱ ۱۸ ساعت | 💻 مجازی
📅 یکشنبه و چهارشنبه | ۱۷ تا ۱۹
🚀 شروع: ۱۱ شهریور
🎥 ضبط جلسات | 📜 مدرک معتبر از باشگاه‌ پژوهشگران جوان و نخبگان

هزینه:
▫️ عادی: ۸۵۰ هزار
▫️ اعضای انجمن: ۷۵۰ هزار
▫️ اعضای وفادار: ۶۵۰ هزار

⏳ مهلت ثبت‌نام: ۱۵ شهریور

جهت ثبت نام:
📩 @IAUK_BioElec

«انجمن علمی برق و مهندسی پزشکی
دانشگاه آزاد اسلامی واحد کاشان»

📱: @IAUK_Bio_Elec⚡🩻

⚡ روز ششم چالش 15 روزه آشنایی با تجهیزات پزشکی
دستگاه دفیبریلاتور | Defibrillator

🔴 یکی از حیاتی‌ترین دستگاه‌های پزشکی در شرایط اورژانسی:

🤔 تا حالا فکر کردی اگر ریتم قلب یک بیمار به‌طور ناگهانی دچار اختلال شدید شود، چه دستگاهی می‌تواند در شرایط خاص با یک شوک الکتریکی به بازگرداندن ریتم قلب کمک کند؟
جواب: دفیبریلاتور

⁉️ دفیبریلاتور چیست؟
دفیبریلاتور دستگاهی پزشکی است که با ایجاد شوک الکتریکی کنترل‌شده در شرایط خاص، برای درمان برخی ریتم‌های خطرناک قلبی مانند فیبریلاسیون بطنی (VF) و تاکی‌کاردی بطنی بدون نبض (pVT) استفاده می‌شود. این دستگاه در اورژانس، ICU، CCU، اتاق عمل و آمبولانس‌ها کاربرد بسیار مهمی دارد.

💡 نکته: دفیبریلاتور برای هر نوع ایست قلبی یا هر اختلال ریتمی مناسب نیست؛ تشخیص ریتم و تصمیم برای شوک باید توسط فرد آموزش‌دیده و مطابق پروتکل‌های احیا انجام شود.

⚙️ دفیبریلاتور چطور کار می‌کند؟
به زبان ساده:
منبع تغذیه → شارژ مدار → ذخیره انرژی → پدها/الکترودها → انتقال شوک به قفسه سینه → اثر بر فعالیت الکتریکی قلب
دستگاه انرژی الکتریکی را در خازن ذخیره می‌کند و پس از آماده شدن، انرژی انتخاب‌شده را از طریق الکترودها به بدن منتقل می‌کند. این شوک می‌تواند فعالیت الکتریکی آشفته قلب را متوقف کند تا در صورت امکان، ریتم سازمان‌یافته قلب دوباره برقرار شود.
در واقع دفیبریلاتور فقط یک منبع تولید شوک نیست؛ بلکه ترکیبی از:
⚡ مدار تولید و ذخیره انرژی
🔋 منبع تغذیه و باتری
🫀 سیستم تحلیل ریتم قلب در مدل‌های مجهز
🎛️ سیستم انتخاب انرژی و کنترل
🖥️ نمایشگر و رابط کاربری
🔌 پدها و الکترودها
🚨 سیستم‌های هشدار و ایمنی
است.

🔑 مهم‌ترین پارامترهای دفیبریلاتور:

Energy | انرژی شوک
مقدار انرژی الکتریکی که برای شوک انتخاب می‌شود و معمولاً بر حسب ژول (J) بیان می‌شود.

ECG | الکتروکاردیوگرام
سیگنال الکتریکی قلب که در برخی دفیبریلاتورها برای مشاهده و تحلیل ریتم قلب نمایش داده می‌شود.

Charge Time | زمان شارژ
مدتی که دستگاه برای آماده‌سازی انرژی موردنظر نیاز دارد.

Synchronization | همگام‌سازی
در حالت Synchronized Cardioversion، دستگاه شوک را با زمان‌بندی مشخص نسبت به موج ECG هماهنگ می‌کند.

🧩 اجزای اصلی دفیبریلاتور:
یک دفیبریلاتور معمولاً شامل این بخش‌هاست:
منبع تغذیه و باتری
مدار شارژ
خازن ذخیره انرژی
مدار تخلیه و تولید شوک
پدهای دفیبریلاسیون
سیستم ECG
نمایشگر
کنترل‌ها و دکمه‌ها
سیستم آلارم و ایمنی
هرکدام از این قسمت‌ها باید به‌درستی کار کنند، چون عملکرد صحیح دستگاه در شرایط اورژانسی اهمیت حیاتی دارد.

🫀 دفیبریلاتور چگونه ریتم قلب را تحت تأثیر قرار می‌دهد؟
در برخی آریتمی‌های خطرناک، فعالیت الکتریکی قلب به‌صورت نامنظم و بدون ایجاد گردش خون مؤثر انجام می‌شود. دفیبریلاسیون با اعمال یک شوک الکتریکی مناسب، فعالیت الکتریکی غیرطبیعی را متوقف می‌کند و می‌تواند شرایط را برای بازگشت ریتم سازمان‌یافته قلب فراهم کند.

⚠️ تفاوت دفیبریلاسیون و کاردیوورژن چیست؟
Defibrillation: شوک معمولاً غیرهمگام (Unsynchronized) است و برای ریتم‌های خاصی مانند VF و pVT استفاده می‌شود.
Synchronized Cardioversion: شوک با موج ECG هماهنگ می‌شود و برای برخی تاکی‌آریتمی‌های دارای نبض استفاده می‌شود.

🚨 اگر مشکلی پیش بیاید چه؟
دفیبریلاتور دارای سیستم‌های کنترل و هشدار است و ممکن است در شرایطی مانند موارد زیر خطا ایجاد کند:
کاهش یا خرابی باتری
مشکل در شارژ خازن
خرابی پد یا کابل
اتصال نامناسب الکترودها
خطای ECG یا تشخیص ریتم
اختلال در تخلیه انرژی
خطای نرم‌افزاری یا سخت‌افزاری
عدم موفقیت در تست خودکار دستگاه
به همین دلیل تست‌های دوره‌ای و کنترل عملکرد دستگاه اهمیت زیادی دارند.

👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی در دفیبریلاتور:
مهندس پزشکی فقط تعمیرکار دستگاه نیست؛ باید از آمادگی و ایمنی دستگاه برای شرایط احیای قلبی اطمینان حاصل کند. مهم‌ترین وظایف او شامل:
⚡ تست انرژی خروجی: بررسی اینکه انرژی واقعی شوک با مقدار تنظیم‌شده مطابقت دارد.
🫀 بررسی ECG: اطمینان از عملکرد صحیح بخش دریافت و نمایش سیگنال قلب.
🔋 آزمون باتری: بررسی ظرفیت، زمان نگهداری شارژ و عملکرد دستگاه در حالت باتری.
🔌 تست پد و کابل‌ها: بررسی سلامت الکترودها، کابل‌ها و کیفیت اتصال.
⏱️ بررسی زمان شارژ: اندازه‌گیری زمان لازم برای آماده‌شدن دستگاه جهت اعمال شوک.
🔄 تست Synchronization: بررسی عملکرد صحیح حالت همگام با ECG در دستگاه‌هایی که کاردیوورژن دارند.
🚨 تست آلارم‌ها و Self-Test: اطمینان از اینکه خطاهای مهم دستگاه به‌درستی شناسایی و اعلام می‌شوند.
📋 کنترل کیفیت و مستندسازی: ثبت نتایج آزمون‌ها و اطمینان از اینکه دستگاه طبق برنامه سرویس و کنترل کیفی شده است

@Bme_Synergy⚡️
@Meybod_Bme⚡️

🫀 روز پنجم چالش 15 روزه آشنایی با تجهیزات پزشکی
دستگاه قلب و ریه مصنوعی | Heart-Lung Machine (CPB)

🔴 یکی از حیاتی‌ترین دستگاه‌های مورد استفاده در جراحی قلب:

🤔 تا حالا فکر کردی وقتی در یک عمل جراحی قلب، لازم است قلب برای مدتی از کار بیفتد، خون بدن چطور همچنان جریان پیدا می‌کند و اکسیژن دریافت می‌کند؟
جواب: دستگاه قلب و ریه مصنوعی


⁉️ دستگاه قلب و ریه مصنوعی چیست؟
دستگاه قلب و ریه مصنوعی یا Heart-Lung Machine دستگاهی است که در بسیاری از جراحی‌های قلب باز، به‌طور موقت وظیفه پمپاژ خون و تبادل گازهای تنفسی را بر عهده می‌گیرد. این دستگاه خون را از بدن دریافت می‌کند، اکسیژن‌رسانی و CO₂زدایی انجام می‌دهد و سپس خون را با فشار و جریان مناسب به بدن بازمی‌گرداند. به این ترتیب جراح می‌تواند در شرایط کنترل‌شده روی قلب عمل کند.


💡 نکته: دستگاه قلب و ریه مصنوعی معمولاً برای مدت محدودی و در شرایط خاص جراحی استفاده می‌شود و جایگزین دائمی قلب و ریه نیست.


⚙️ دستگاه قلب و ریه مصنوعی چطور کار می‌کند؟
به زبان ساده:
خون وریدی → مخزن → پمپ → اکسیژناتور → مبدل حرارتی → خون شریانی → بدن
خون کم‌اکسیژن از بدن وارد مدار دستگاه می‌شود. سپس پمپ، خون را در مدار به گردش درمی‌آورد و اکسیژناتور با اضافه کردن اکسیژن و خارج کردن CO₂، نقش تبادل گازهای ریه را شبیه‌سازی می‌کند. در نهایت خون اکسیژن‌دار با جریان کنترل‌شده به بدن بازگردانده می‌شود.
در واقع این دستگاه فقط یک پمپ نیست؛ بلکه ترکیبی از:
🫀 سیستم پمپاژ خون
🫁 اکسیژناتور
💧 مخزن خون
🌡️ مبدل حرارتی
📡 سنسورها و سیستم‌های اندازه‌گیری
🚨 سیستم‌های هشدار و ایمنی
⚙️ مدار لوله‌ها و اتصالات
است.


🔑 مهم‌ترین پارامترهای دستگاه:
Blood Flow | جریان خون
مقدار خونی که دستگاه در واحد زمان
در مدار به گردش درمی‌آورد.

Arterial Pressure | فشار شریانی
فشار خون در بخش خروجی مدار که باید به‌طور مداوم کنترل شود.

Temperature | دما
دمای خون که می‌تواند توسط مبدل حرارتی کنترل و پایش شود.

FiO₂
درصد اکسیژن موجود در گازی که به اکسیژناتور وارد می‌شود.

CO₂ Removal
توانایی اکسیژناتور در خارج کردن CO₂ از خون.


🧩 اجزای اصلی دستگاه قلب و ریه مصنوعی:
یک سیستم قلب و ریه مصنوعی معمولاً شامل این بخش‌هاست:
پمپ خون
اکسیژناتور
مخزن وریدی
مبدل حرارتی
مدار لوله‌ها
فیلترها
سنسورهای فشار و جریان
سیستم کنترل و مانیتورینگ
سیستم‌های هشدار و ایمنی
هرکدام از این قسمت‌ها باید به‌درستی کار کنند، چون هرگونه اختلال در جریان خون یا اکسیژن‌رسانی می‌تواند برای بیمار بسیار مهم باشد.


🫁 اکسیژناتور چگونه کار می‌کند؟
اکسیژناتور یکی از مهم‌ترین بخش‌های دستگاه است و عملکرد آن شبیه بخش تبادل گاز در ریه است.
خون کم‌اکسیژن در تماس غیرمستقیم با گاز تنفسی قرار می‌گیرد. اکسیژن وارد خون شده و CO₂ از خون خارج می‌شود. سپس خون اکسیژن‌دار به سمت بیمار پمپ می‌شود.
به همین دلیل اکسیژناتور را گاهی «ریه مصنوعی» می‌نامند و پمپ دستگاه نقش «قلب مصنوعی» را ایفا می‌کند.


🚨 اگر مشکلی پیش بیاید چه؟
سیستم قلب و ریه مصنوعی دائماً باید از نظر عملکرد و ایمنی تحت پایش باشد؛ برای مثال مشکلاتی مانند:
کاهش یا قطع جریان خون
افزایش غیرطبیعی فشار
وجود هوا در مدار
نشتی یا قطع شدن مدار
اختلال در اکسیژن‌رسانی
مشکل در حذف CO₂
افزایش یا کاهش نامناسب دما
خرابی پمپ یا سنسورها
مشکل در اکسیژناتور
می‌توانند بسیار جدی باشند و نیاز به بررسی فوری تیم تخصصی دارند.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
اینجاست که دستگاه قلب و ریه مصنوعی به مهندسی پزشکی مربوط می‌شود.
مهندس پزشکی می‌تواند در زمینه‌های زیر فعالیت کند:
🔧 نصب و راه‌اندازی تجهیزات
🛠️ نگهداری و تعمیرات
📏 کالیبراسیون سنسورها
🧪 تست عملکرد پمپ و سیستم‌های مانیتورینگ
🚨 بررسی سیستم‌های هشدار و ایمنی
⚙️ بررسی عملکرد اجزای الکترومکانیکی
📋 کنترل کیفیت و ثبت سوابق دستگاه
البته در زمان استفاده بالینی، کار با مدار قلب و ریه مصنوعی و مدیریت پرفیوژن بر عهده تیم تخصصی مربوطه و پرفیوژنیست است.


🧠 یک نکته که باید یادت بمونه:
دستگاه قلب و ریه مصنوعی در جراحی قلب می‌تواند به‌طور موقت وظایف اصلی قلب و ریه یعنی گردش خون و تبادل گازها را پشتیبانی کند و به تیم جراحی اجازه دهد در شرایط کنترل‌شده روی قلب عمل کند.


🎯 جمع‌بندی روز پنجم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
دستگاه قلب و ریه مصنوعی یک سیستم پیشرفته پزشکی است که با استفاده از پمپ و اکسیژناتور، به‌طور موقت گردش خون و تبادل گازهای تنفسی بیمار را در برخی جراحی‌های قلب پشتیبانی می‌کند.


🔥 سؤال چالش امروز:
چرا به اکسیژناتور دستگاه قلب و ریه مصنوعی «ریه مصنوعی» و به پمپ آن «قلب مصنوعی» گفته می‌شود؟
@Bme_Synergy⚡️
@Meybod_BME⚡️

💉 روز چهارم چالش 15 روزه آشنایی با تجهیزات پزشکی

دستگاه انفیوژن | Infusion Pump

🔴 یکی از دستگاه‌های مهم و پرکاربرد بیمارستانی:
🤔 تا حالا فکر کردی وقتی یک دارو یا مایع باید با سرعت کاملاً مشخص و کنترل‌شده وارد بدن بیمار شود، چه دستگاهی این کار را انجام می‌دهد؟
جواب: پمپ انفیوژن


⁉️ پمپ انفیوژن چیست؟
پمپ انفیوژن دستگاهی است که برای تزریق کنترل‌شده و دقیق مایعات، داروها، مواد غذایی وریدی و محلول‌های درمانی به بدن بیمار استفاده می‌شود. این دستگاه با کنترل دقیق سرعت و حجم تزریق کمک می‌کند دارو یا مایع با مقدار مشخص و در مدت زمان تعیین‌شده وارد بدن شود. پمپ‌های انفیوژن در بخش‌هایی مثل ICU، CCU، اورژانس، اتاق عمل، بخش‌های بستری و نوزادان کاربرد زیادی دارند.


💡 نکته: پمپ انفیوژن خودش دارو را تولید یا آماده نمی‌کند؛ وظیفه آن کنترل دقیق نحوه ورود مایع یا دارو به بدن بیمار است.


⚙️ پمپ انفیوژن چطور کار می‌کند؟
به زبان ساده:
محلول/دارو → ست انفیوژن → مکانیزم پمپ → کنترل جریان → بیمار
کاربر مقدار موردنظر مانند سرعت تزریق (Flow Rate) و در بعضی مدل‌ها حجم موردنظر (VTBI) را تنظیم می‌کند. سپس موتور و مکانیزم داخلی دستگاه، ست انفیوژن را به‌صورت کنترل‌شده حرکت می‌دهند تا مایع با سرعت تعیین‌شده وارد بدن بیمار شود.
در واقع پمپ انفیوژن فقط یک موتور ساده نیست؛ بلکه ترکیبی از:
🧠 سیستم کنترل و پردازش
⚙️ موتور و مکانیزم پمپاژ
📡 سنسورهای فشار و جریان
💻 نمایشگر و رابط کاربری
🚨 سیستم‌های هشدار و ایمنی
🔋 منبع تغذیه و باتری
است.


🔑 مهم‌ترین پارامترهای پمپ انفیوژن:
Flow Rate | سرعت تزریق
سرعتی که مایع یا دارو با آن وارد بدن بیمار می‌شود؛ معمولاً بر حسب mL/h.
VTBI | Volume To Be Infused
حجمی که قرار است در یک دوره مشخص به بیمار تزریق شود.
Infusion Time | زمان انفوزیون
مدت زمانی که برای تزریق حجم مشخص تنظیم می‌شود.
Occlusion Pressure | فشار انسداد
فشاری که در صورت وجود انسداد یا مقاومت غیرطبیعی در مسیر تزریق افزایش پیدا می‌کند و می‌تواند باعث فعال شدن آلارم شود.


🧩 اجزای اصلی پمپ انفیوژن:
یک پمپ انفیوژن معمولاً شامل این بخش‌هاست:
مکانیزم پمپاژ
موتور
سنسور فشار
سنسور تشخیص هوا یا حباب در برخی مدل‌ها
سیستم کنترل
نمایشگر و کلیدها
سیستم آلارم
منبع تغذیه و باتری
محل قرارگیری ست انفیوژن
هرکدام از این قسمت‌ها باید به‌درستی کار کنند، چون خطا در سرعت تزریق یا عملکرد سیستم هشدار می‌تواند برای بیمار اهمیت زیادی داشته باشد.


💧 پمپ انفیوژن چگونه تزریق را کنترل می‌کند؟
در بسیاری از پمپ‌ها، یک موتور الکتریکی مکانیزم پمپاژ را حرکت می‌دهد. این مکانیزم با اعمال فشار کنترل‌شده به مسیر ست، مایع را به سمت بیمار هدایت می‌کند.
در پمپ پریستالتیک، غلطک‌ها یا انگشتک‌های مکانیکی به‌صورت متوالی روی تیوب فشار وارد می‌کنند و مایع را جلو می‌برند.
در پمپ سرنگی (Syringe Pump)، موتور به‌صورت کنترل‌شده پیستون سرنگ را حرکت می‌دهد و دارو با دقت بالا تزریق می‌شود.


🚨 اگر مشکلی پیش بیاید چه؟
پمپ انفیوژن دائماً شرایط تزریق را بررسی می‌کند و در صورت وجود مشکل می‌تواند آلارم بدهد؛ برای مثال در صورت:
انسداد مسیر تزریق
تمام شدن محلول یا سرنگ
وجود هوا در مسیر در مدل‌های مجهز به Air Detector
باز بودن درِ دستگاه
اتصال نامناسب ست
کاهش باتری
خطای مکانیزم یا موتور
رسیدن به حجم تعیین‌شده
سیستم‌های هشدار یکی از مهم‌ترین بخش‌های ایمنی پمپ انفیوژن هستند.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
اینجاست که پمپ انفیوژن به مهندسی پزشکی مربوط می‌شود.
مهندس پزشکی می‌تواند در زمینه‌های زیر فعالیت کند:
🔧 نصب و راه‌اندازی دستگاه
🛠️ نگهداری و تعمیرات
📏 کالیبراسیون و بررسی دقت نرخ تزریق
🧪 تست عملکرد دستگاه
🚨 بررسی سیستم‌های آلارم
🔋 بررسی باتری و منبع تغذیه
📋 کنترل کیفیت و ثبت سوابق دستگاه
یعنی مهندس پزشکی باید مطمئن شود دستگاه با سرعت تعیین‌شده، دقیق، پایدار و ایمن کار می‌کند.

🧠 یک نکته که باید یادت بمونه:
پمپ انفیوژن برای این طراحی شده که دارو یا مایع را با سرعت و حجم کنترل‌شده به بیمار برساند؛ بنابراین دقت عملکرد و سیستم‌های هشدار آن اهمیت بسیار زیادی دارد.


🎯 جمع‌بندی روز چهارم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
پمپ انفیوژن یک دستگاه پزشکی است که با استفاده از مکانیزم پمپاژ، سنسورها و سیستم کنترل، دارو یا مایعات را با سرعت و حجم مشخص و کنترل‌شده به بیمار تزریق می‌کند.


🔥 سؤال چالش امروز:
تفاوت اصلی پمپ انفیوژن معمولی و پمپ سرنگی چیست و چرا برای بعضی داروها از پمپ سرنگی استفاده می‌شود؟
@Bme_Synergy⚡️
@Meybod_BME⚡️

❤️ روز سوم چالش ۱۵ روزه آشنایی با تجهیزات پزشکی

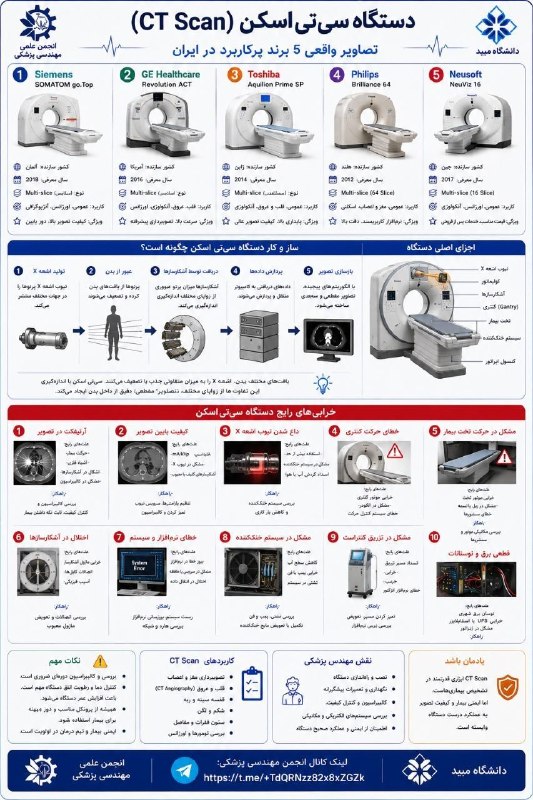

🖥️ توموگرافی کامپیوتری | Computed Tomography | CT Scan

🔴 یکی از پیشرفته‌ترین دستگاه‌های تصویربرداری پزشکی

🤔 تا حالا فکر کردی پزشک‌ها چطور می‌تونن بدون جراحی، داخل بدن رو به صورت لایه‌لایه و با جزئیات زیاد ببینن؟

جواب: سی‌تی اسکن (CT Scan)

⁉️ سی‌تی اسکن چیست؟

سی‌تی اسکن یک روش تصویربرداری پزشکی است که با استفاده از اشعه ایکس و پردازش کامپیوتری، تصاویر مقطعی و سه‌بعدی از اندام‌های داخلی بدن تولید می‌کند. این دستگاه امکان مشاهده دقیق استخوان‌ها، ریه‌ها، مغز، عروق خونی، شکم و لگن را فراهم می‌کند و یکی از مهم‌ترین ابزارهای تشخیص بیماری‌ها در پزشکی مدرن به شمار می‌رود.

💡 نکته:
سی‌تی اسکن برخلاف رادیوگرافی معمولی، تنها یک تصویر دوبعدی ثبت نمی‌کند؛ بلکه مجموعه‌ای از تصاویر مقطعی را تولید می‌کند که می‌توان از آن‌ها بازسازی سه‌بعدی انجام داد.

⚙️ سی‌تی اسکن چگونه کار می‌کند؟

به زبان ساده:

بیمار روی تخت → ورود به گانتری → چرخش تیوب اشعه ایکس → دریافت پرتو توسط آشکارسازها → پردازش کامپیوتری → تولید تصویر

در حین تصویربرداری، تیوب اشعه ایکس به دور بدن بیمار می‌چرخد و از زوایای مختلف پرتو ارسال می‌کند. آشکارسازها میزان عبور اشعه از بافت‌های مختلف را اندازه‌گیری کرده و کامپیوتر با استفاده از الگوریتم‌های بازسازی تصویر، تصاویر مقطعی دقیقی از بدن ایجاد می‌کند.

در واقع CT فقط یک دستگاه تصویربرداری ساده نیست؛ بلکه ترکیبی از:

🧠 سیستم پردازش تصویر
⚡ تیوب تولیدکننده اشعه ایکس
📡 آشکارسازهای حساس به پرتو
💻 کامپیوترهای بازسازی تصویر
🖥️ نمایشگرهای تخصصی پزشکی
🚨 سیستم‌های ایمنی و کنترل دوز پرتو

است.

🧩 اجزای اصلی سی‌تی اسکن:

🔵 گانتری (Gantry)
بخش حلقه‌ای دستگاه که تیوب و آشکارسازها در آن قرار دارند.

⚡ تیوب اشعه ایکس (X-ray Tube)
منبع تولید اشعه ایکس.

📡 آشکارسازها (Detectors)
پرتوهای عبوری از بدن را دریافت می‌کنند.

💻 سیستم پردازش تصویر
اطلاعات خام را به تصاویر پزشکی تبدیل می‌کند.

🛏️ تخت بیمار (Patient Table)
بیمار را به داخل گانتری هدایت می‌کند.

🖥️ کنسول اپراتور
برای کنترل دستگاه و مشاهده تصاویر استفاده می‌شود.

❤️ مهم‌ترین کاربردهای سی‌تی اسکن:

🧠 بررسی مغز و اعصاب
🫁 ارزیابی بیماری‌های ریه
❤️ بررسی قلب و عروق
🦴 تشخیص شکستگی‌ها و آسیب‌های استخوانی
🎯 تشخیص تومورها و سرطان‌ها
🩺 بررسی شکم و لگن
🚑 ارزیابی آسیب‌های ناشی از تصادفات
🔬 برنامه‌ریزی درمان و جراحی

📸 انواع تصاویر در سی‌تی اسکن:

Axial (محوری)
برش‌های افقی از بدن

Coronal (کرونال)
برش‌های عمودی از جلو به پشت

Sagittal (ساژیتال)
برش‌های عمودی از چپ به راست

3D Reconstruction
بازسازی سه‌بعدی اندام‌ها و ساختارهای بدن

⭐ مزایای سی‌تی اسکن:

✅ وضوح و دقت بالا
✅ سرعت زیاد تصویربرداری
✅ مشاهده ساختارهای داخلی با جزئیات دقیق
✅ امکان بازسازی سه‌بعدی
✅ کمک به تشخیص سریع بیماری‌ها
✅ کاربرد گسترده در اورژانس و پزشکی تخصصی

⚠️ قبل از انجام سی‌تی اسکن:

🔹 اطلاع دادن به پزشک در صورت بارداری
🔹 اطلاع در مورد حساسیت به ماده حاجب
🔹 رعایت ناشتا بودن در برخی بررسی‌ها
🔹 خارج کردن اشیای فلزی
🔹 پوشیدن لباس مناسب

🚨 عوارض احتمالی:

🔸 قرار گرفتن در معرض اشعه ایکس
🔸 واکنش آلرژیک به ماده حاجب
🔸 تهوع یا احساس گرما پس از تزریق ماده حاجب
🔸 خطر آسیب کلیوی در برخی بیماران حساس

👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟

اینجاست که سی‌تی اسکن به مهندسی پزشکی مربوط می‌شود.

🔧 نصب و راه‌اندازی دستگاه
🛠️ نگهداری و تعمیرات
📏 کنترل کیفیت تصاویر
⚡ تست ایمنی الکتریکی و پرتویی
🧪 کالیبراسیون سیستم آشکارسازها
💻 بررسی عملکرد نرم‌افزارهای بازسازی تصویر
📋 مدیریت سوابق و استانداردهای دستگاه

مهندس پزشکی باید مطمئن شود دستگاه تصاویر را با بالاترین کیفیت و کمترین میزان خطا و دوز پرتو تولید می‌کند.

🧠 یک نکته که باید یادت بمونه:

سی‌تی اسکن بیماری را درمان نمی‌کند؛ وظیفه اصلی آن تولید تصاویر دقیق از ساختارهای داخلی بدن است تا پزشک بتواند تشخیص صحیح‌تر و برنامه درمانی مناسب‌تری داشته باشد.

🎯 جمع‌بندی روز سوم

اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:

سی‌تی اسکن دستگاهی است که با استفاده از اشعه ایکس، آشکارسازها و پردازش کامپیوتری، تصاویر مقطعی و سه‌بعدی دقیقی از بدن تولید می‌کند و نقش بسیار مهمی در تشخیص بیماری‌ها دارد.

🔥 سؤال چالش امروز:

چرا در سی‌تی اسکن از صدها آشکارساز و زوایای مختلف تصویربرداری استفاده می‌شود و یک تصویر ساده رادیوگرافی نمی‌تواند همان اطلاعات را در اختیار پزشک قرار دهد؟
@Bme_Synergy⚡️
@Meybod_bme⚡️

❤️ روز دوم چالش 15 روزه آشنایی با تجهیزات پزشکی

الکتروکاردیوگراف | Electrocardiograph | ECG / EKG
🔴
یکی از حیاتی‌ترین دستگاه‌های پزشکی

🤔 تا حالا فکر کردی وقتی می‌خوایم بفهمیم فعالیت الکتریکی قلب یک بیمار طبیعی هست یا نه، چه دستگاهی می‌تونه این فعالیت رو ثبت کنه؟
جواب: الکتروکاردیوگراف (ECG)

⁉️ الکتروکاردیوگراف چیست؟
الکتروکاردیوگراف یا دستگاه نوار قلب، وسیله‌ای است که فعالیت الکتریکی قلب را از طریق الکترودهای قرارگرفته روی بدن دریافت و به شکل یک نمودار ثبت و نمایش می‌دهد. این دستگاه در بخش‌هایی مثل اورژانس، CCU، ICU، اتاق عمل و کلینیک‌های قلب کاربرد زیادی دارد.

💡 نکته: ECG فعالیت الکتریکی قلب را ثبت می‌کند، نه مستقیماً قدرت پمپاژ یا حرکت مکانیکی قلب.


⚙️ الکتروکاردیوگراف چطور کار می‌کند؟
به زبان ساده:
فعالیت الکتریکی قلب → الکترودها → کابل بیمار → تقویت و فیلتر سیگنال → پردازش → نمایش نوار قلب
دستگاه سیگنال‌های بسیار ضعیف الکتریکی قلب را از سطح پوست دریافت می‌کند. سپس مدارهای داخلی، این سیگنال را تقویت، فیلتر و پردازش می‌کنند تا نویزهای ناخواسته کاهش پیدا کرده و شکل موج ECG روی نمایشگر یا کاغذ ثبت شود.
در واقع ECG فقط یک دستگاه ثبت‌کننده ساده نیست؛
بلکه ترکیبی از:
🧠 سیستم پردازش و کنترل
📡 الکترودها و سیستم دریافت سیگنال
⚡ مدارهای تقویت‌کننده
🔇 فیلترهای کاهش نویز
💻 نمایشگر و سیستم ثبت
🚨 سیستم‌های هشدار و تشخیص خطا
است.


🔑 مهم‌ترین بخش‌های نوار قلب:
P Wave | موج P
نشان‌دهنده فعالیت الکتریکی مرتبط با دپولاریزاسیون دهلیزهاست.
QRS Complex | کمپلکس QRS
فعالیت الکتریکی مرتبط با دپولاریزاسیون بطن‌ها را نشان می‌دهد.

T Wave | موج T
نشان‌دهنده رپولاریزاسیون بطن‌هاست.

Heart Rate | ضربان قلب
تعداد ضربان قلب در دقیقه که از روی ECG قابل محاسبه است.

PR Interval | فاصله PR
مدت زمان انتقال تحریک الکتریکی از دهلیزها به بطن‌ها را نشان می‌دهد.


🧩 اجزای اصلی الکتروکاردیوگراف:
یک دستگاه ECG معمولاً شامل این بخش‌هاست:
الکترودهای پوستی
کابل بیمار و لیدها
مدار تقویت‌کننده
فیلترهای سیگنال
مبدل آنالوگ به دیجیتال
پردازنده
نمایشگر
پرینتر یا سیستم ذخیره‌سازی
منبع تغذیه و باتری
سیستم‌های هشدار و تشخیص خطا
هرکدام از این قسمت‌ها باید به‌درستی کار کنند، چون یک اتصال نامناسب یا نویز الکتریکی می‌تواند شکل موج ECG را تغییر دهد و تفسیر آن را دشوار کند.


❤️ الکتروکاردیوگراف چگونه فعالیت قلب را ثبت می‌کند؟
قلب هنگام فعالیت، سیگنال‌های الکتریکی ایجاد می‌کند. این سیگنال‌ها در بدن پخش شده و به سطح پوست می‌رسند. الکترودهای ECG اختلاف پتانسیل‌های الکتریکی را در نقاط مختلف بدن دریافت می‌کنند.
در ECG استاندارد، معمولاً ۱۲ لید برای مشاهده فعالیت الکتریکی قلب از زوایای مختلف ثبت می‌شود.
بنابراین دستگاه با مقایسه اختلاف پتانسیل‌های الکتریکی در نقاط مختلف بدن، شکل موج‌های مربوط به فعالیت قلب را ایجاد و ثبت می‌کند.

🚨 اگر مشکلی پیش بیاید چه؟
الکتروکاردیوگراف (ECG) می‌تواند در صورت وجود مشکلاتی در دریافت یا ثبت سیگنال، هشدار یا پیام خطا نشان دهد؛
برای مثال در صورت:
قطع شدن یا اتصال نامناسب الکترود
شل شدن کابل بیمار
حرکت بیمار
نویز ناشی از برق شهر
اشباع یا اختلال مدار تقویت‌کننده
مشکل در کاغذ یا پرینتر
کاهش باتری یا خطای فنی
سیستم‌های تشخیص خطا و کنترل کیفیت سیگنال، بخش مهمی از عملکرد ایمن دستگاه هستند.


👨🏻‍🔧👩🏼‍🔧 نقش مهندس پزشکی چیست؟
اینجاست که ECG به مهندسی پزشکی مربوط می‌شود.
مهندس پزشکی می‌تواند در زمینه‌های زیر فعالیت کند:
🔧 نصب و راه‌اندازی دستگاه
🛠️ نگهداری و تعمیرات
📏 کالیبراسیون دستگاه
🧪 تست کیفیت و عملکرد سیگنال
⚡ بررسی سیستم‌های ایمنی الکتریکی
📡 بررسی نویز و آرتیفکت‌های سیگنال
📋 کنترل کیفیت و ثبت سوابق دستگاه
یعنی مهندس پزشکی باید مطمئن شود دستگاه سیگنال را دقیق، پایدار و ایمن دریافت و ثبت می‌کند.

🧠 یک نکته که باید یادت بمونه:

الکترو کاردیوگراف(ECG) بیماری قلبی را به‌تنهایی درمان نمی‌کند؛ وظیفه اصلی آن ثبت فعالیت الکتریکی قلب است تا پزشک بتواند از روی الگوی سیگنال، اطلاعات مهمی درباره ریتم، ضربان و برخی اختلالات قلبی به دست آورد

🎯 جمع‌بندی روز دوم
اگر بخواهیم کل مطلب را در یک جمله خلاصه کنیم:
الکتروکاردیوگراف دستگاهی است که با دریافت، تقویت، فیلتر و پردازش سیگنال‌های الکتریکی قلب، فعالیت الکتریکی قلب را به صورت نمودار ECG ثبت و نمایش می‌دهد.


🔥 سؤال چالش امروز:
چرا ECG به جای یک الکترود، از چندین الکترود و لید برای ثبت فعالیت الکتریکی قلب استفاده می‌کند؟

@Bme_Synergy⚡️
@meybod_BME⚡️
