Как работает диверсити-приёмник и зачем он нужен в FPV

В приёмнике (видео или управа) установлены две антенны и два приёмных тракта. Электроника непрерывно анализирует уровень сигнала на каждом из них и выбирает тот приёмник, который принимает лучше прямо сейчас. Переключение происходит настолько быстро, что вы его даже не замечаете.

True Diversity - самый продвинутый и популярный вариант технологии: два полноценных приёмника, припаянные на одной плате, постоянно сравнивают качество сигнала.

Зачем нужны две отдельные антенны?

На видеоприёмниках с Diversity две антенны - это крайне необходимый атрибут. Обычно в тандеме работают и круговая и направленная антенна, что обеспечивает максимальную эффективность соединения дрон-оператор. Можно использовать разные типы поляризации, усиливая устойчивость связи.

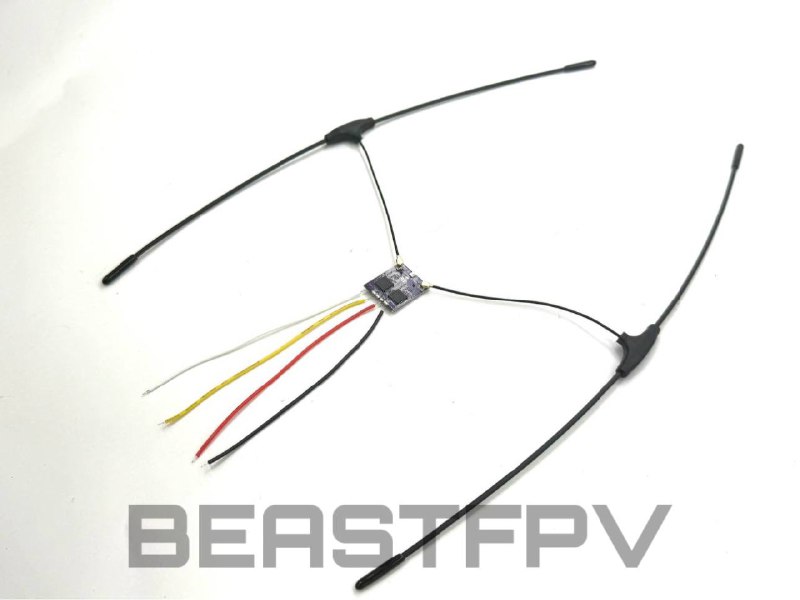

А на приёмниках управления две одинаковые но независимые друг от друга антенны можно разместить перпендикулярно друг к другу, разные ориентации компенсируют провалы во время манёвров дрона, антенне ничего не мешает принимать сигнал передатчика.
На дальних дистанциях увеличивается шанс поймать отражённый или частично ослабленный сигнал.

💡 Диверсити сохраняет стабильную связь там, где обычный приёмник уже теряет сигнал. Он анализирует два канала по RSSI, SNR и LQI и мгновенно переключается на лучший, компенсируя провалы диаграммы и локальные зоны ослабления.
