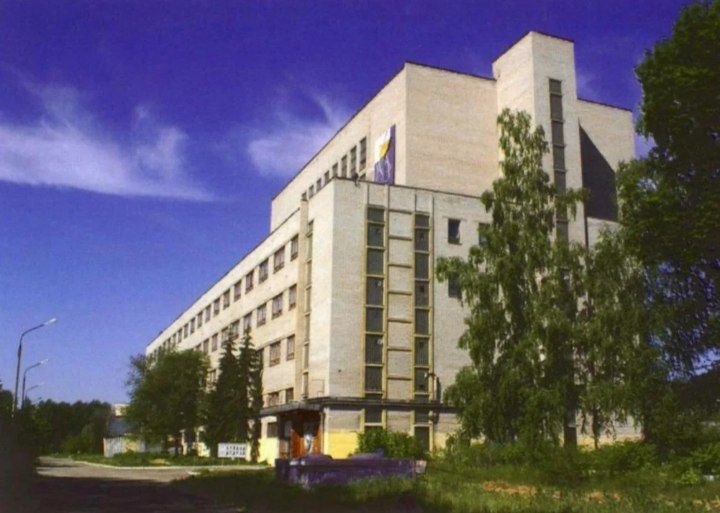

ВК-50 — это экспериментальный ядерный реактор мощностью 50 МВт (тепловой — 250 МВт). Всё оборудование расположено в бетонном здании (корпус 101), разделенном на реакторную зону и машинный зал. Из-за радиоактивности пара стены сделаны из тяжелого защитного бетона, а мощная вентиляция непрерывно очищает воздух через фильтры и выбрасывает его через 100-метровую трубу. В машзале пар под давлением 90 атмосфер вращает турбину К-50-90 со скоростью 3000 об/мин. Лопатки турбины выполнены из специальной стойкой стали, а уплотнения вала полностью исключают утечку пара в зал. Турбина крутит генератор ТВ-50-2 с герметичным водородным охлаждением. Отработанный пар превращается в воду в конденсаторе и охлаждается через уличную градирню. После модернизации 2021–2022 годов, в ходе которой проверили швы реактора, отбалансировали турбину и обновили трансформаторы с градирней, станция полностью вернулась на свою проектную мощность.

Фото: biblioatom

#Атом #Реактор
