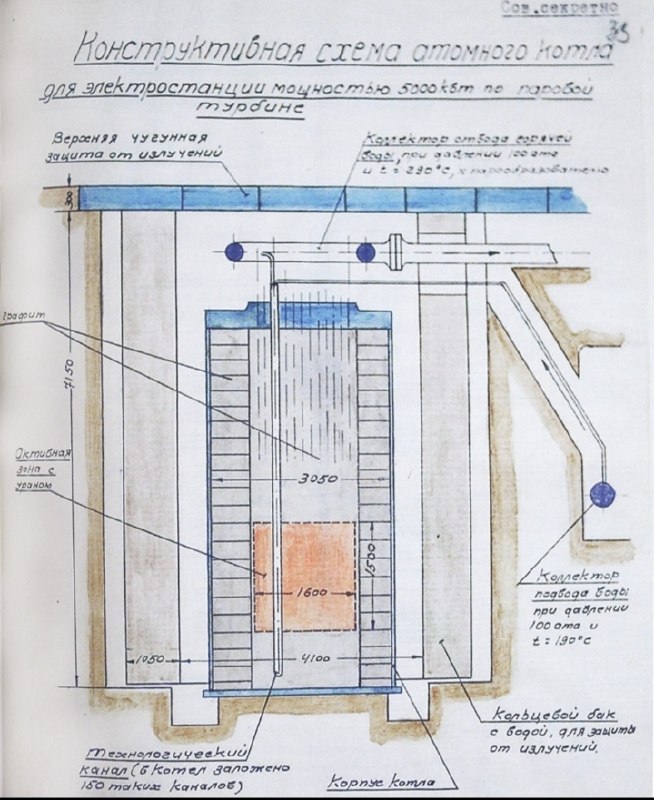

Часть 1 Ядерные канальные уран-графитовые энергетические реакторы с перегревом пара:Канальный уран-графитовый реактор — это реактор, активная зона которого состоит из графитовой кладки, в которой проделаны отверстия для технологических каналов. В технологические каналы помещают ядерное топливо (ядерное горючее) в виде тепловыделяющих сборок (ТВС) — это топливные каналы. Есть каналы СУЗ (Системы управления и защиты), в которых размещаются стержни управления. Через технологические каналы проходит теплоноситель (вода под давлением в 70 атм). Графит в таком реакторе служит для замедления нейтронов (замедлитель), а вода — для отвода тепла от ТВС (теплоноситель). Так устроен, например, реактор РБМК (Реактор большой мощности канальный). У РБМК-1000 КПД (Коэффициент полезного действия) составляет 31%. Тепловая мощность — 3200 МВт.
Ядерные канальные уран-графитовые энергетические реакторы с перегревом пара — это уран-графитовые реакторы, в активной зоне которых находятся каналы для нагрева пара (Важно: в пароперегревательные каналы подаётся только отсепарированный пар, а не пароводяная смесь).

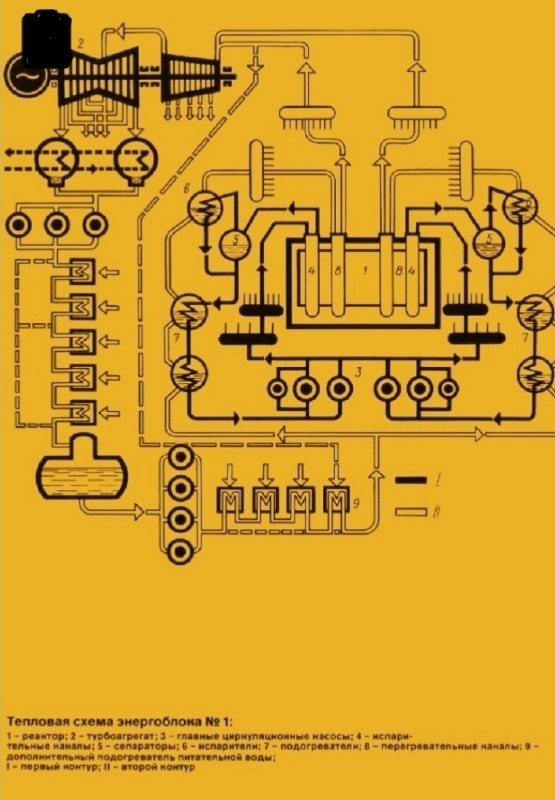

Принцип работы: ГЦН (Главные циркуляционные насосы) прокачивают теплоноситель (воду) через активную зону ядерного реактора. Вода частично испаряется (только 15-20% от общего объёма воды испаряется), выходит пароводяная смесь, которая подаётся в барабан-сепараторы (БС), где пар отделяется от воды. Дальше этот пар подаётся снова в реактор, но только не в испарительные каналы (где произошло «частичное» испарение), а в перегревательные каналы, где пар нагревают до высоких значений (с 280 °C до 540 °C). После этого «раскаленный» пар подаётся на турбину (для выработки электроэнергии).
