"SCADA-система как холст для инженера АСУ" хотел бы я написал, но моя мнемосхема далеко от произведения Пикассо. Скорее это "черный квадрат" Мелишева,)

Поднял Open ModSim2 в качестве имитатора сигналов, импортировал теги которые сгенерил мне GPT в Connect devices. Тегов пока 11, а будет больше, поэтому делегирую часть задач на ИИ, чтоб подготовился к большой битве.

В целом для новичка в FUXA, думаю не плохо получилос ГВС. Теперь осталось потихоньку допиливать остальные подсистемы, журнал событий и аварий, и конечно тренды.

Тут ссылка на онлайн FUXA.
Приложу файл в комментах с мнемосхемы если кому-то интересно посмотреть.

Документации по FUXA SCADA

t.me/asutp_tj
t.me/asutj_com

Впервые со SCADA системами я столкнулся ещё в студенческие годы. Там был старый добрый Trace Mode. Второй раз - лет через 5 уже на работе с MasterScada 2.5. Хотелось бы продолжить работу с MasterScada 4D учитывая, что эта среда мне уже кое как знакома, но понимание того, что мне попросту не хватит бесплатных 32 тегов (или часового ограничения) заставила задуматься о SCADA системах где нету ограничений по тегу и времени ( да ещё и бесплатная)
Решил спросить у "шейха" Google (ИИ) что же выбрать.

Выкатил мне он топ 20, среди которых в конце сделал versus между Rapid SCADA и FUXA
Обе они "open source", что означало бери да собирай свои плагины, модули, драйвера и другие необходимые расширения.

Выбор пал сначала на Rapid SCADA, учитывая что это российская сборка (живучая), форумы и видео примеров тоже хватает. Но когда я его установил и начал изучать, то понял, что сама SCADA конечно бесплатная, но вот плагины, модули и всякие расширения его уже стоят денег.
К сожалению, время не позволяет создавать свои расширения да и пока навыков таковых нету.

Начал смотреть в сторону FUXA. У этой SCADA конечно базовая версия по гуще. Тут практически всё необходимое для быстрого страта (пока мне так кажется). Какие-то видео-примеры нашёл (на тайском языке), и вроде есть документация на английском (хотя бы). Специальных форумов пока не нашёл (не считая Wiren bord).
Процесс установки тоже своеобразный, в результате которого я "познакомился" с Docker, подсистемой Linux внутри Windows и Node.js . Честно говоря пока они мало мне о чём говорят, так как я просто следовал инструкции по установке. В общем посмотрим, если зайдет FUXA, то будут посты про нее или про поиск своего SCADA-пути.

t.me/asutp_tj
t.me/asutj_com

#SCADA #asutj #asutp

Наверное, самый трудный выбор в этой жизни — это найти хорошую жену и SCADA.
Первый выбор я уже сделал — и очень рад.
А вот со SCADA-системой всё оказалось иначе.

Об этом в следующем посте.

t.me/asutp_tj
t.me/asutj_com

#SCADA #asutj #asutp

Приветствую всех!
Те кто смотрел фото к первому посту про ТЗ, наверняка заметили, что на каком контроллере (а именно программируемого реле ПР) планируется разработать систему управления - Zelio Logic от Schneider Electric.
Среда программирования называется Zelio Soft2. Забегая вперёд, скажу что я не был в восторге от нее, так как среда как мне показалась "урезанной" по функционалу. Хотя, учитывая что она рассчитана для ПР-ок, то этого достаточно для программирования не сложных систем.

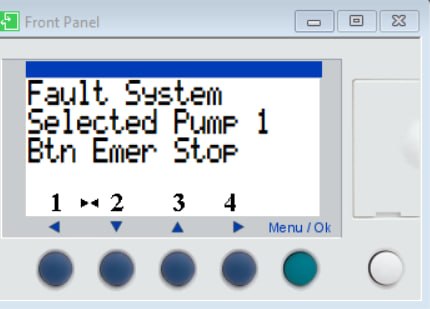

Но большим плюсом, что меня порадовала в буквальном смысле, так это наличие симулятора (Simulation mode) да и ещё и с отображением дисплея.
Zelio Soft2 поддерживает два языка программирования: LD (релейные диаграммы) и FBD (диаграммы функциональных блоков).
Я выбрал FBD, так как этот язык более знаком.
Само программирование заняла бы не много времени, но ввиду функциональных ограничений Zelio Soft2 пришлось импровизировать и объединять различные блоки на подобие макросов.
Программа на FBD изначально была похожа на "паутину" из-за длинных соединений, но когда я нашёл что Zelio Soft2 поддерживает текстовые связи, то это намного улучшила читабельность программы.
Как итог готовая программа стала компактной!
Ссылка на видео

Не забывайте подписаться на канал и поделиться. Это поможет развиваться каналу)

t.me/asutp_tj
t.me/asutj_com

#программирование@asutp_tj

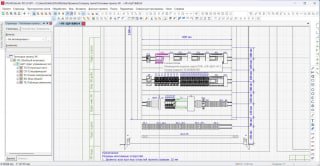

Решил показать 3D сборку шкафа и создание сборочного чертежа.
Первое видео лучше смотреть в ускоренном режиме х2

Как итог у нас получился вот такой шкаф управления.

t.me/asutp_tj
t.me/asutj_com

Ассаламу алейкум и привет всем!
Решил поделиться с вами над каким же проектом я работаю. Текущий проект - это тепловой пункт (может кому-то как ИТП знаком).

Он состоит, в нашем случае из 5 подсистем:
1. ГВС для административного комплекса (АК),
2. ГВС для технологического процесса,
3. Вентиляция для тех.процесса,
4. Отопление для тех.процесса,
5. Отопление и вентиляция для АК.

Принципиально по гидравлической схеме они практически не отличаются. Соответственно при разработке электрической принципиальной схемы (Э3) я разработал одну схему для ГВС (и после согласования, утверждения с ГИП) просто "помножил" ее на 5 😁.
Но так как управление и ПЛК (а точнее ПР - программируемое реле) у каждой подсистемы будет своя, то схема этакий прилично расрослась.

Каждая подсистема реализована на своей ПЛК (извините, опять оговорился, точнее ПР) Это необходимо для того, чтобы если с одной подсистемой что-то случится (не дай Бог уйдет в аварию), то остальная могла работать не зависимо.

Проектирую электричкие схемы я в основном в EPlan electric. Эта такая профессиональная САПР для инженеров- проектировщиков и не только. Инструмент этот - мощный, если им уметь пользоваться. Не скажу, что я использую всю ее мощь (а хотелось бы), но за 8 лет работы инженера АСУ ТП, у меня накопилось не мало базы данных производителей и 3D-макросов . Они очень сильно ускоряют процесс проектирования.

Позже постараюсь выложить видео процесса проектирования (надо ее подготовить)

В общем схема готова. Далее дело за программистом, то есть опять за мной 😅
