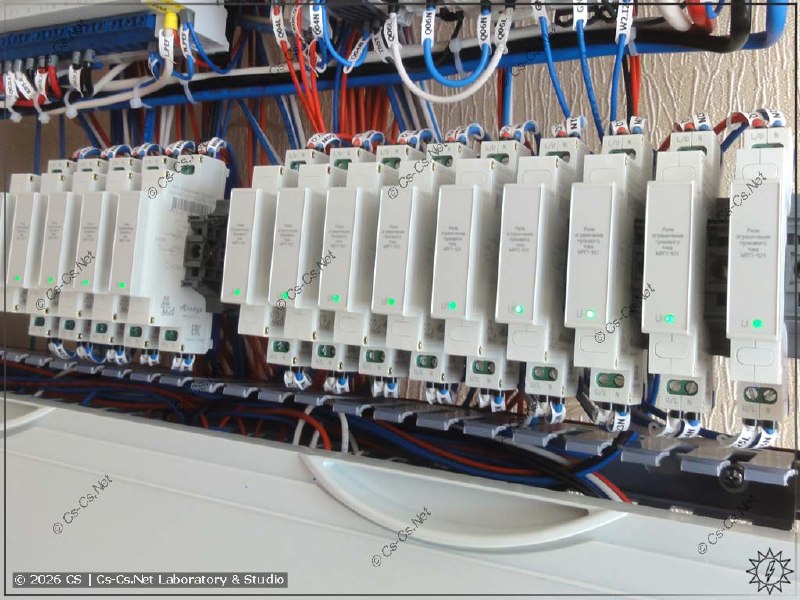

Итак, ФИНАЛОЧКА!!! Неделю назад я полностью собрал все провода на щите в Погодинскую: закончил разводку реле Света и Тёплых полов. А сейчас показываю то, что получилось, вам!
Мне нужно было доразвести:
* (Белые провода) Питание с автоматов на реле и перекоючатели ручного управления светом;

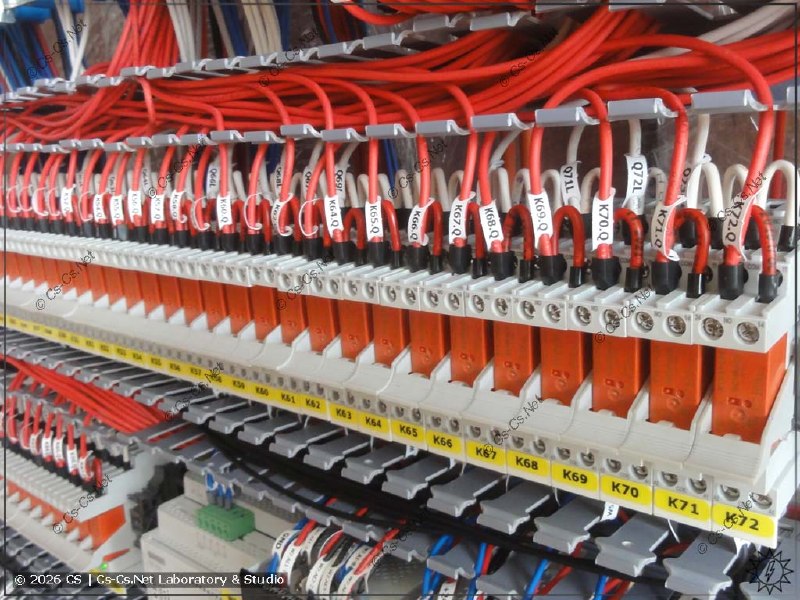

* (Красные провода) Выходы с реле на переключатели ручного управления, на клеммы или на реле МРП;
* (Красные провода) Выходы с переключателей ручного управления на клеммы;
* (Белые провода) Выходы с реле МРП на клеммы.

После сборки я провёл тесты при помощи лампочки накаливания (она создаёт бОльшую нагрузку, чем светодиодные и, если разводка сделана неверно, заставит ложно сработать УЗО):
* Все цепи ламп в режиме "Управление с ПЛК";
* Так же, но в режиме "Аварийное ручное включение";
* Отдельно линии 0..10V при помощи диммера от Finder.

Проблем и ошибок не было. Так что постепенно можно будет начинать писать программу для ПЛК!
